Nivelirajuća kazeta za tubus, RKFR, nehrđajući čelik

Brt. art. 7409422 | EAN 4012195869450

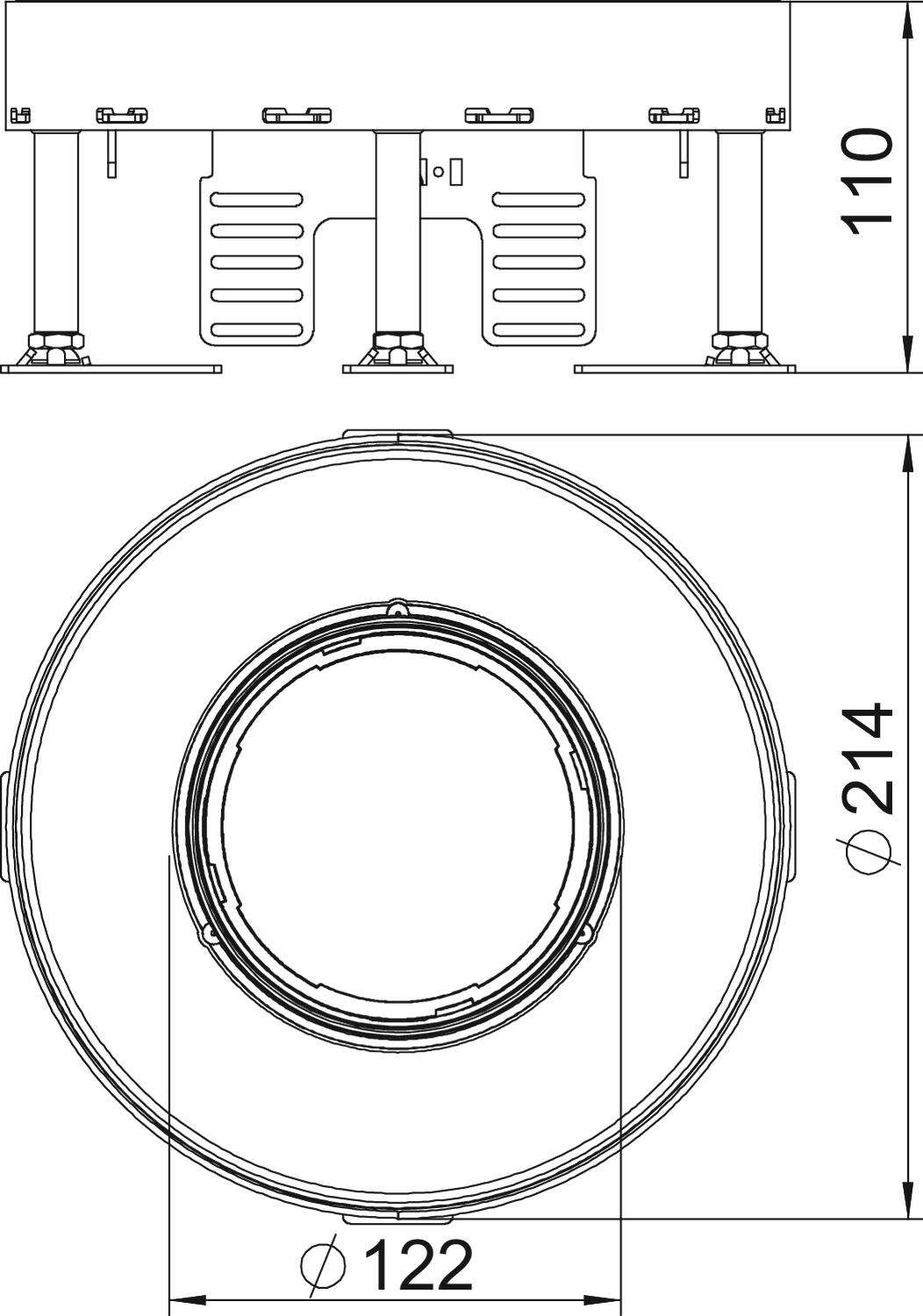

110 mm
155 mm
R4
Opis proizvoda
Opis proizvoda

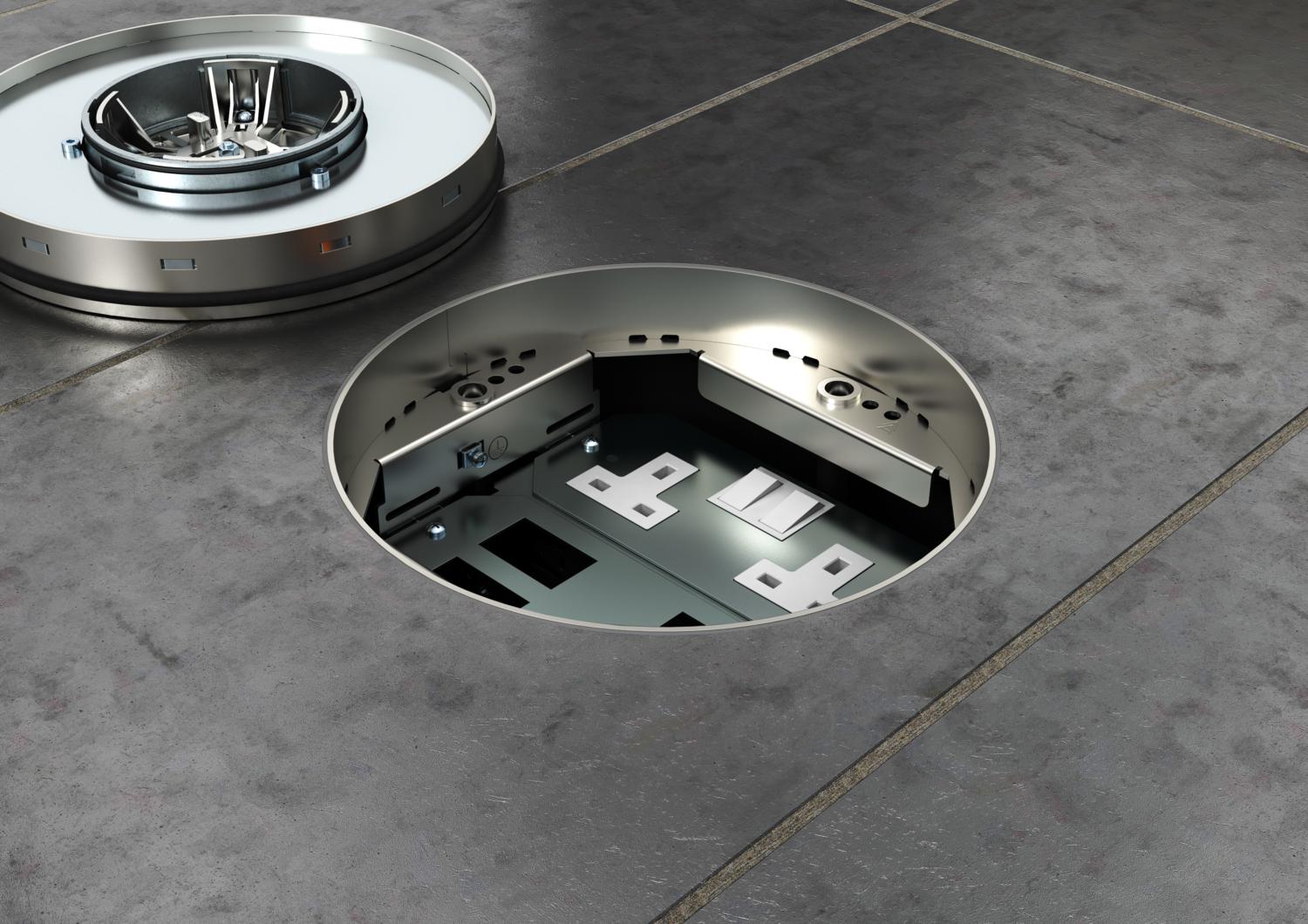

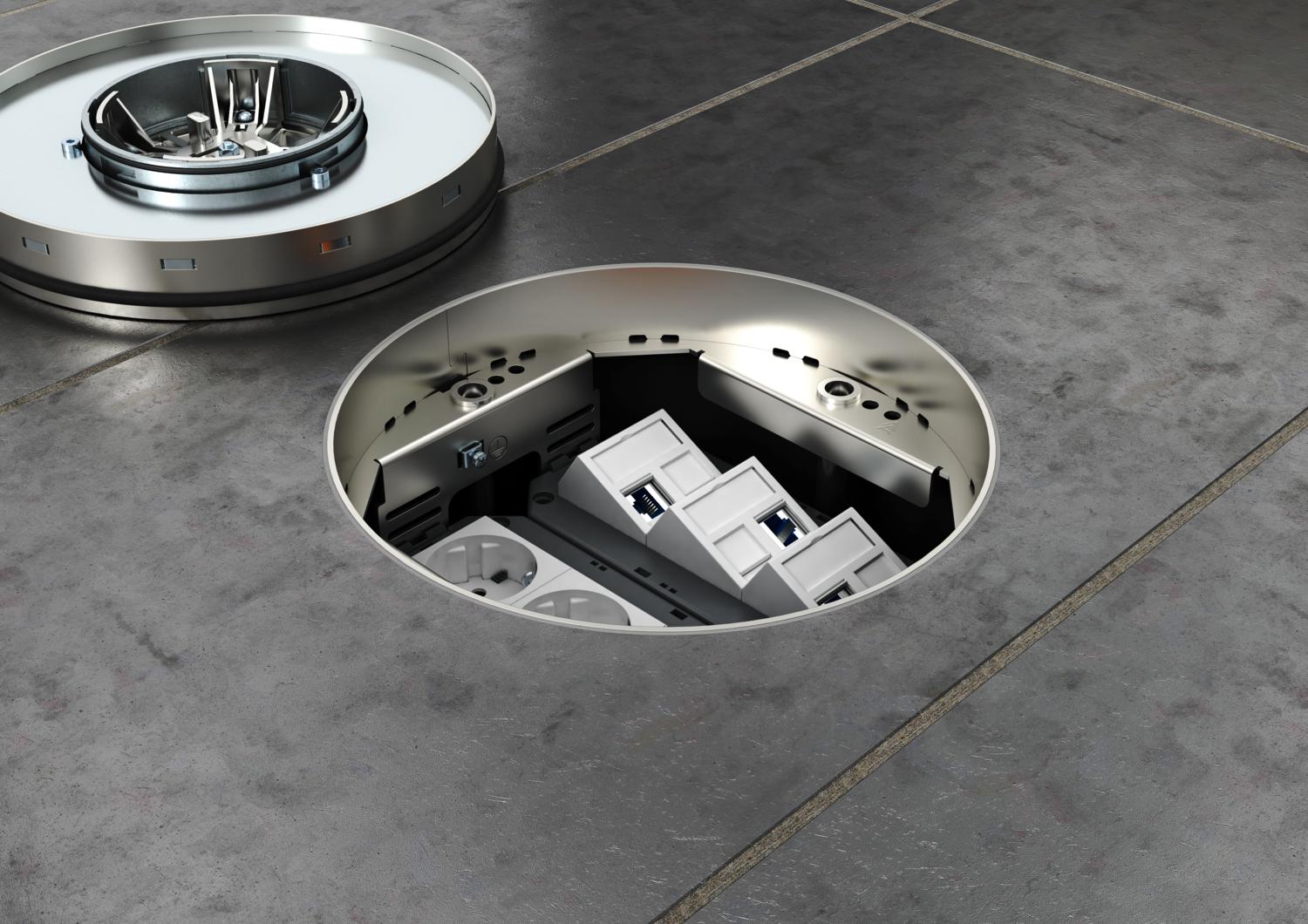

Nivelirajuća kazeta veličine R4, za tubus, za ugradnju elektroelemenata u podove sa suhim ili morkim održavanjem u zatvorenom prostoru.

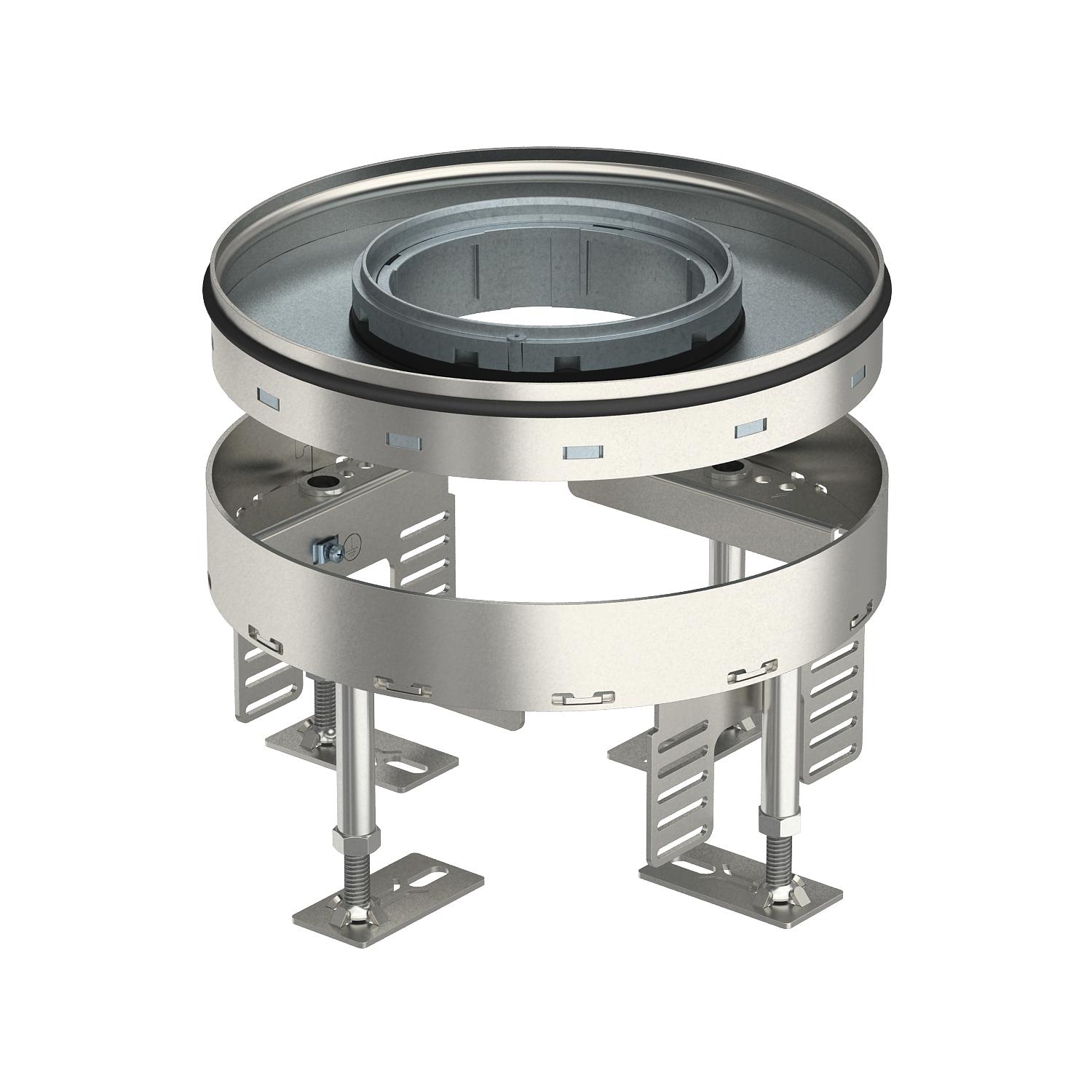

Nivelirajuća kazeta s tubusom, s 2 komore. Mogu se instalirati 2 pokrovne pločice APMT2. Za ugradnju 2 univerzalna nosača UT3, za 4 standardna ili 6 Modul 45 elektroelemenata.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
Tehnički podaci

Tehnički podaci

Broj izvoda vodiča 1
Broj ugradnih elemenata 6
Broj ugradnih kutija 2
Debljina podne obloge 20 mm
Dimenzija Ø215mm
Dubina za ugradnju 110 mm
Duljina 214 mm
Izvedba okruglo
Izvedba izlaza za kabele Potopni tubus
Maks. visina poda 155 mm
Materijal Nehrđajući čelik 1.4301
Min. područje niveliranja 110 mm
Min. visina poda 110 mm
Mjera h 110 mm
Nazivna veličina za ugradbene elemente R4
Nosač za prihvat ugradnih kutija da
Odobrenja VDE
Održavanje poda mokro
Odvojivo ne
Područje niveliranja, maks. 155 mm
Prikladno za ugradnju u dvostruki pod da
Prikladno za ugradnju u šuplji pod da
Promjer ugradnje 215
Širina 214 mm
Stupanj zaštite IK-kod IK10
Teška robusna izvedba ne
Tip ugradnog sustava UT3
Vertikalno opterećenje, mala površina do 3000 N
Vertikalno opterećenje, velika površina do 10 000 N
Vrsta zaštite (IP) u korištenom stanju IP20
Vrsta zaštite (IP) u nekorištenom stanju IP44
Svi tipovi

Svi tipovi

Tip Min. visina poda Maks. visina poda Debljina podne obloge Nazivna veličina za ugradbene elemente Brt. art. Količina Min. pak.
RKFR2 4 V20 110 mm 155 mm 20 mm R4 7409422
1 Komada
RKFR2 4 V25 110 mm 155 mm 25 mm R4 7409424
1 Komada
Pribor

Dodatni pribor sustava

Proizvodi Tip Brt. art. Količina Min. pak.
Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete TUK2 GV 7428140
1 Komada
Tubus s ravnim poklopcem bez ručice, za kazetne okvire i nivelirajuće kazete Tubus s ravnim poklopcem bez ručice, za kazetne okvire i nivelirajuće kazete TUK2 V 7428141
1 Komada
Tubus s upuštenim poklopcem za podnu oblogu i ručicom, za kazetne okvire i nivelirajuće kazete Tubus s upuštenim poklopcem za podnu oblogu i ručicom, za kazetne okvire i nivelirajuće kazete TUK2 G4 7428142
1 Komada
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm UT3 45 3 7408723
1 Komada

Pribor za montažu

Proizvodi Tip Brt. art. Količina Min. pak.
Vakuumski podizač, 300 N Vakuumski podizač, 300 N WZ 1029 7408634
1 Komada
Preuzimanja

Preuzmi

Za ovaj proizvod nisu dostupni tekstovi za troškovnike
