Nivelirajuća kazeta za tubus, RKFNUZD3, nehrđajući čelik 110 | 95 | 25 | 4

Nivelirajuća kazeta za tubus, RKFNUZD3, nehrđajući čelik

Brt. art. 7409374 | EAN 4012195869108

Brt. art. / Tip

Min. visina poda

Mjera h

Debljina podne obloge

Nazivna veličina za ugradbene elemente	4

Opis proizvoda

Opis proizvoda

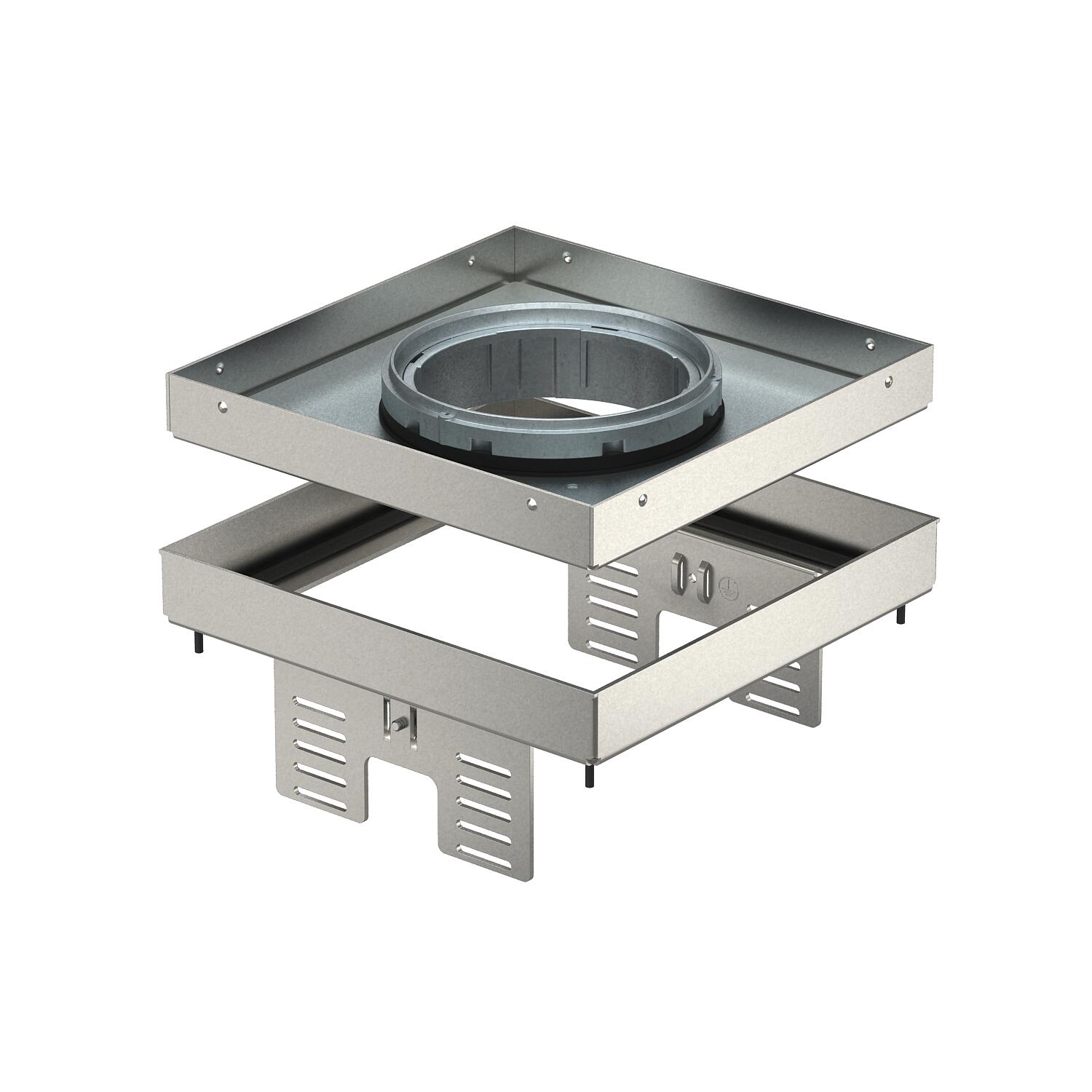

Nivelirajuća odvojiva kazeta za tubus, veličine 4, za ugradnju elektroelemenata u podove sa suhim ili mokrim održavanjem u zatvorenom prostoru, za ugradnju u osnovu podne kutije UZD250-3 ili UZD350-3 u kombinaciji s prihvatnim limom DUG../4 ili u UGD250-3/4 ili UGD350-3/4. Kazeta se montira pomoću nosača za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti).
Nivelirajuća kazeta s tubusom, s 2 komore. Mogu se instalirati 2 pokrovne pločice APMT2. Za ugradnju 2 univerzalna nosača UT3, za 4 standardna ili 6 Modul 45 elektroelemenata.

Tehnički podaci

Tehnički podaci

Broj izvoda vodiča	1
Broj ugradnih elemenata	6
Debljina podne obloge	25 mm

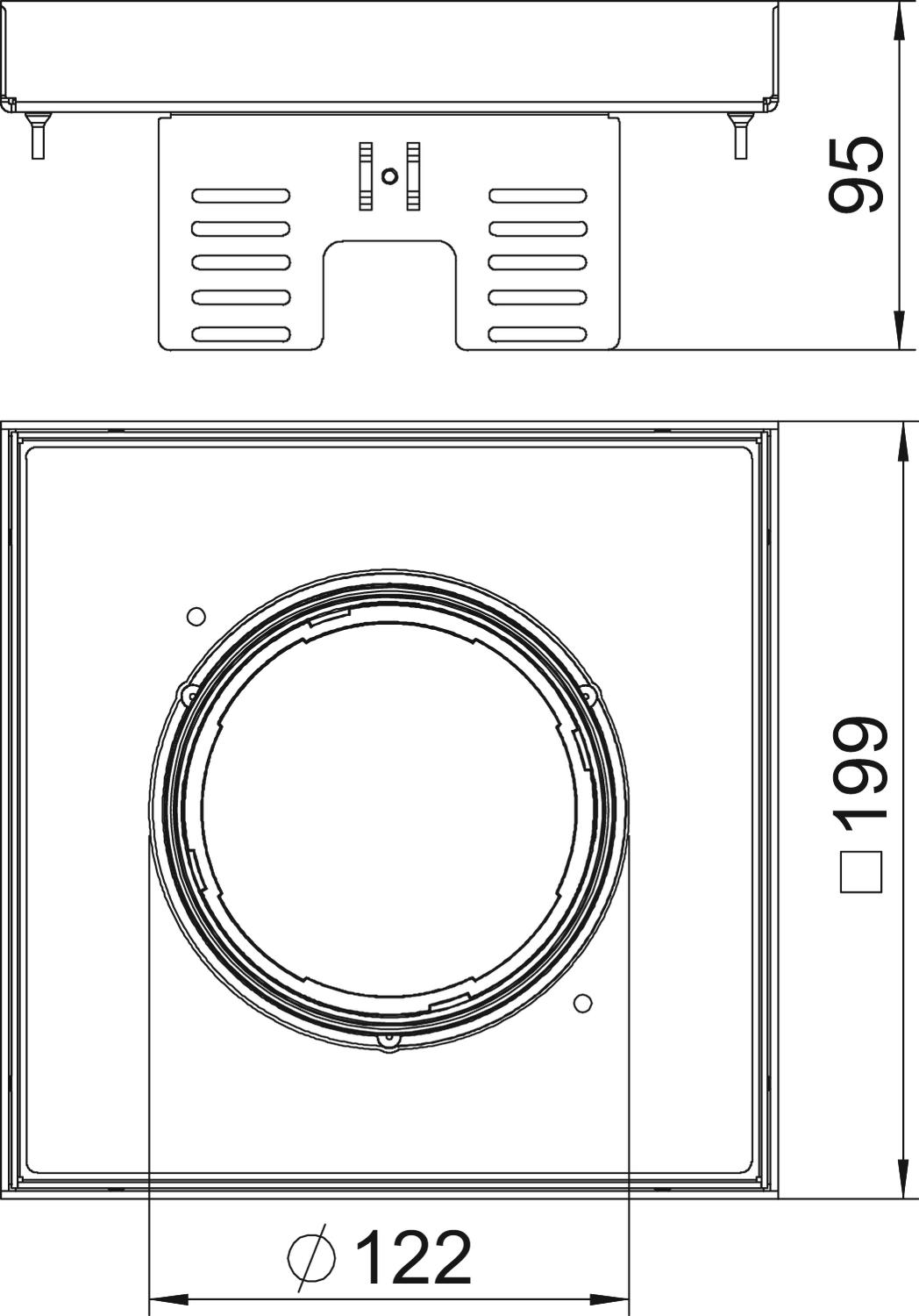

Dimenzija	200x200mm
Dubina za ugradnju	110 mm
Duljina	199 mm
Dužina ugradne mjere	201 mm
Izvedba	kvadratno
Izvedba izlaza za kabele	Potopni tubus
Materijal	Nehrđajući čelik 1.4301
Min. visina poda	110 mm
Mjera h	95 mm
Nazivna veličina za ugradbene elemente	4
Nosač za prihvat ugradnih kutija	ne

Odobrenja	VDE
Održavanje poda	mokro
Odvojivo	da
Prikladno za ugradnju u dvostruki pod	da
Prikladno za ugradnju u šuplji pod	da
Širina	199 mm
Širina ugradne mjere	201 mm
Stupanj zaštite IK-kod	IK10
Teška robusna izvedba	ne
Tip ugradnog sustava	UT3
Vertikalno opterećenje, velika površina	do 5000 N
Visina	95 mm
Vrsta zaštite (IP) u korištenom stanju	IP20
Vrsta zaštite (IP) u nekorištenom stanju	IP44

Svi tipovi

Svi tipovi

Tip	Min. visina poda	Mjera h	Debljina podne obloge	Nazivna veličina za ugradbene elemente	Brt. art.	Količina	Min. pak.
RKFN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409372	Komada	1 Komada
RKFN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409374	Komada	1 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete	TUK2 GV	7428140	Komada	1 Komada
Tubus s ravnim poklopcem bez ručice, za kazetne okvire i nivelirajuće kazete	TUK2 V	7428141	Komada	1 Komada
Tubus s upuštenim poklopcem za podnu oblogu i ručicom, za kazetne okvire i nivelirajuće kazete	TUK2 G4	7428142	Komada	1 Komada
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm	UT3 45 3	7408723	Komada	1 Komada
Nosač za niveliranje, za ugradnju odvojive kazete u UGD250-3	NW 250-3 QK	7410540	Komada	1 Komada
Nosač za niveliranje, za ugradnju odvojive kazete u UGD350-3	NW 350-3 QK	7410544	Komada	1 Komada
