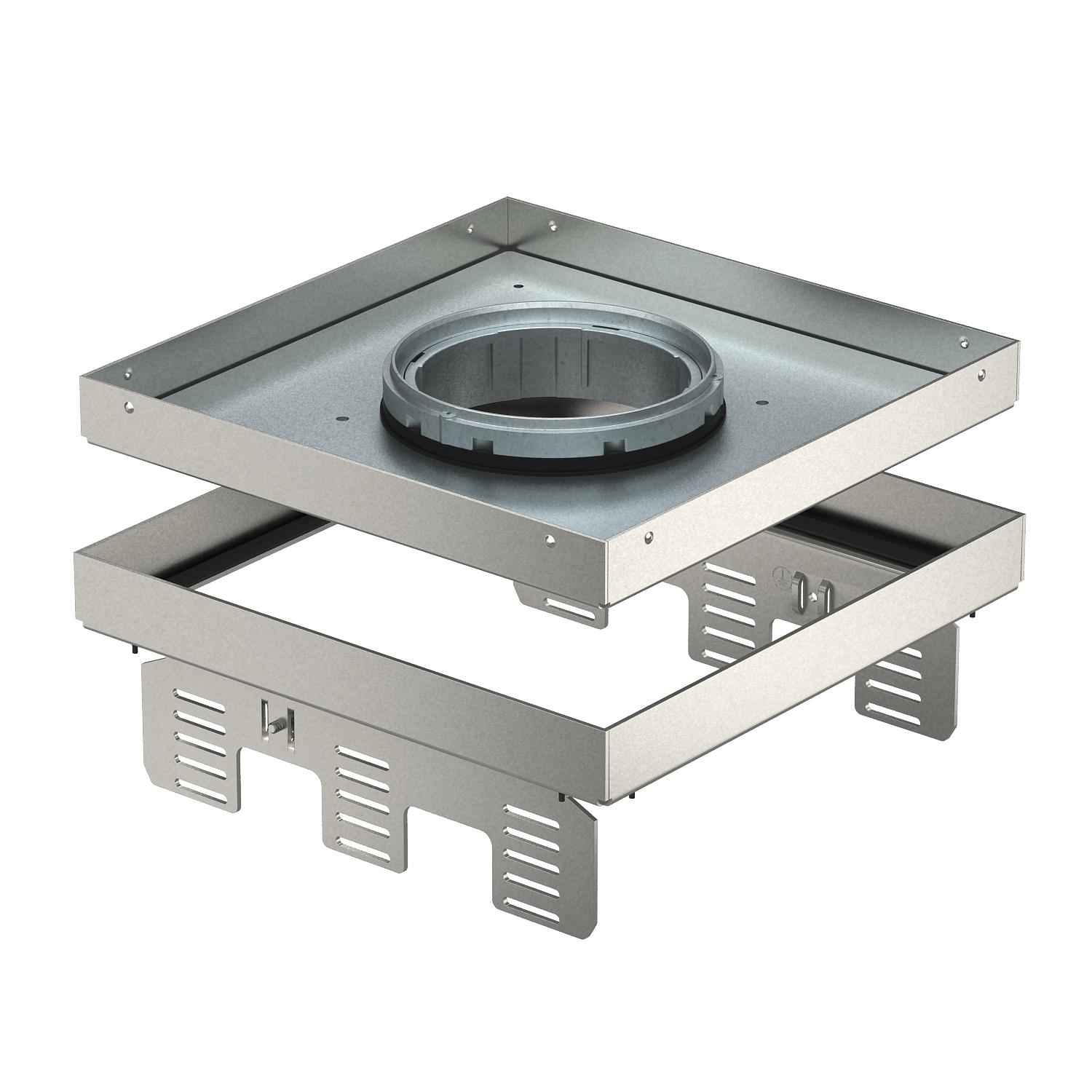

Nivelirajuća kazeta za tubus, RKFNUZD3, nehrđajući čelik
Brt. art. 7409380 | EAN 4012195869153
- Opis proizvoda
-
Opis proizvodaNivelirajuća odvojiva kazeta za tubus, veličine 9, za ugradnju elektroelemenata u podove sa suhim ili mokrim održavanjem u zatvorenom prostoru, za ugradnju u osnovu podne kutije UZD250-3 ili UZD350-3 u kombinaciji s prihvatnim limom DUG../9 ili u UGD250-3/9 ili UGD350-3/9. Kazeta se montira pomoću nosača za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti).
Nivelirajuća kazeta s tubusom, s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT2. Za ugradnju 3 univerzalna nosača UT4 za 9 standardnih ili 12 Modul 45 elektroelemenata.
-
- Tehnički podaci
-
Tehnički podaci

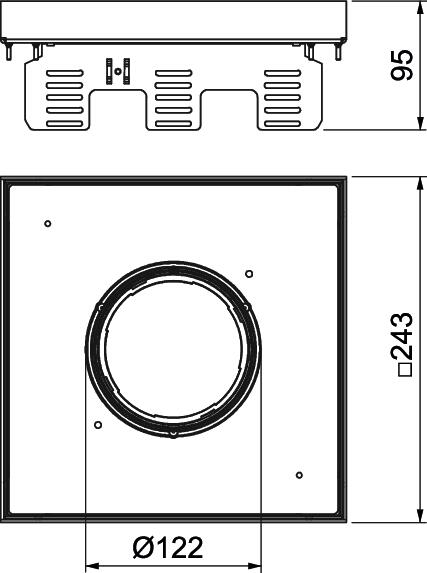

Broj izvoda vodiča 1 Broj ugradnih elemenata 12 Debljina podne obloge 25 mm Dimenzija 243x243mm Dubina za ugradnju 110 mm Duljina 243 mm Dužina ugradne mjere 244 mm Izvedba kvadratno Izvedba izlaza za kabele Potopni tubus Materijal Nehrđajući čelik 1.4301 Min. visina poda 110 mm Mjera h 95 mm Nazivna veličina za ugradbene elemente 9 Nosač za prihvat ugradnih kutija ne Odobrenja VDE Održavanje poda mokro Odvojivo da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Širina 243 mm Širina ugradne mjere 244 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT4 Vertikalno opterećenje, velika površina do 5000 N Visina 95 mm Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP44 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete
TUK2 GV 7428140 1 Komada
Tubus s ravnim poklopcem bez ručice, za kazetne okvire i nivelirajuće kazete
TUK2 V 7428141 1 Komada
Tubus s upuštenim poklopcem za podnu oblogu i ručicom, za kazetne okvire i nivelirajuće kazete
TUK2 G4 7428142 1 Komada
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm
UT4 45 4 7408727 1 Komada
Nosač za niveliranje, za ugradnju odvojive kazete u UGD250-3
NW 250-3 QK 7410540 1 Komada
Nosač za niveliranje, za ugradnju odvojive kazete u UGD350-3
NW 350-3 QK 7410544 1 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Vakuumski podizač, 300 N
WZ 1029 7408634 1 Komada - Preuzimanja
-
