Nivelirajuća kazeta za tubus, RKFNUZD3, nehrđajući čelik
Brt. art. 7409372 | EAN 4012195869092
- Opis proizvoda
-

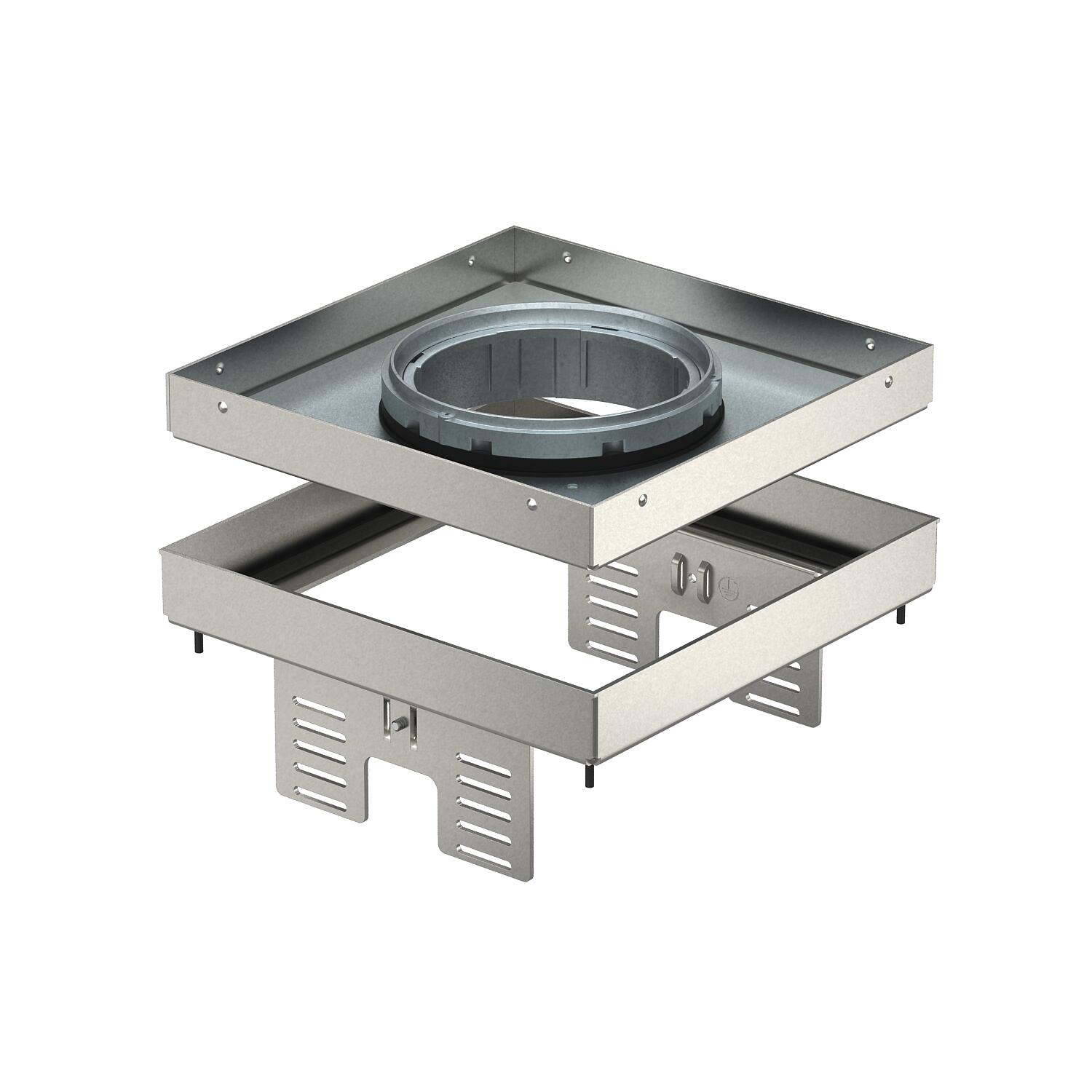

Opis proizvodaNivelirajuća odvojiva kazeta za tubus, veličine 4, za ugradnju elektroelemenata u podove sa suhim ili mokrim održavanjem u zatvorenom prostoru, za ugradnju u osnovu podne kutije UZD250-3 ili UZD350-3 u kombinaciji s prihvatnim limom DUG../4 ili u UGD250-3/4 ili UGD350-3/4. Kazeta se montira pomoću nosača za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti).
Nivelirajuća kazeta s tubusom, s 2 komore. Mogu se instalirati 2 pokrovne pločice APMT2. Za ugradnju 2 univerzalna nosača UT3, za 4 standardna ili 6 Modul 45 elektroelemenata.
-
- Tehnički podaci
-
Tehnički podaci

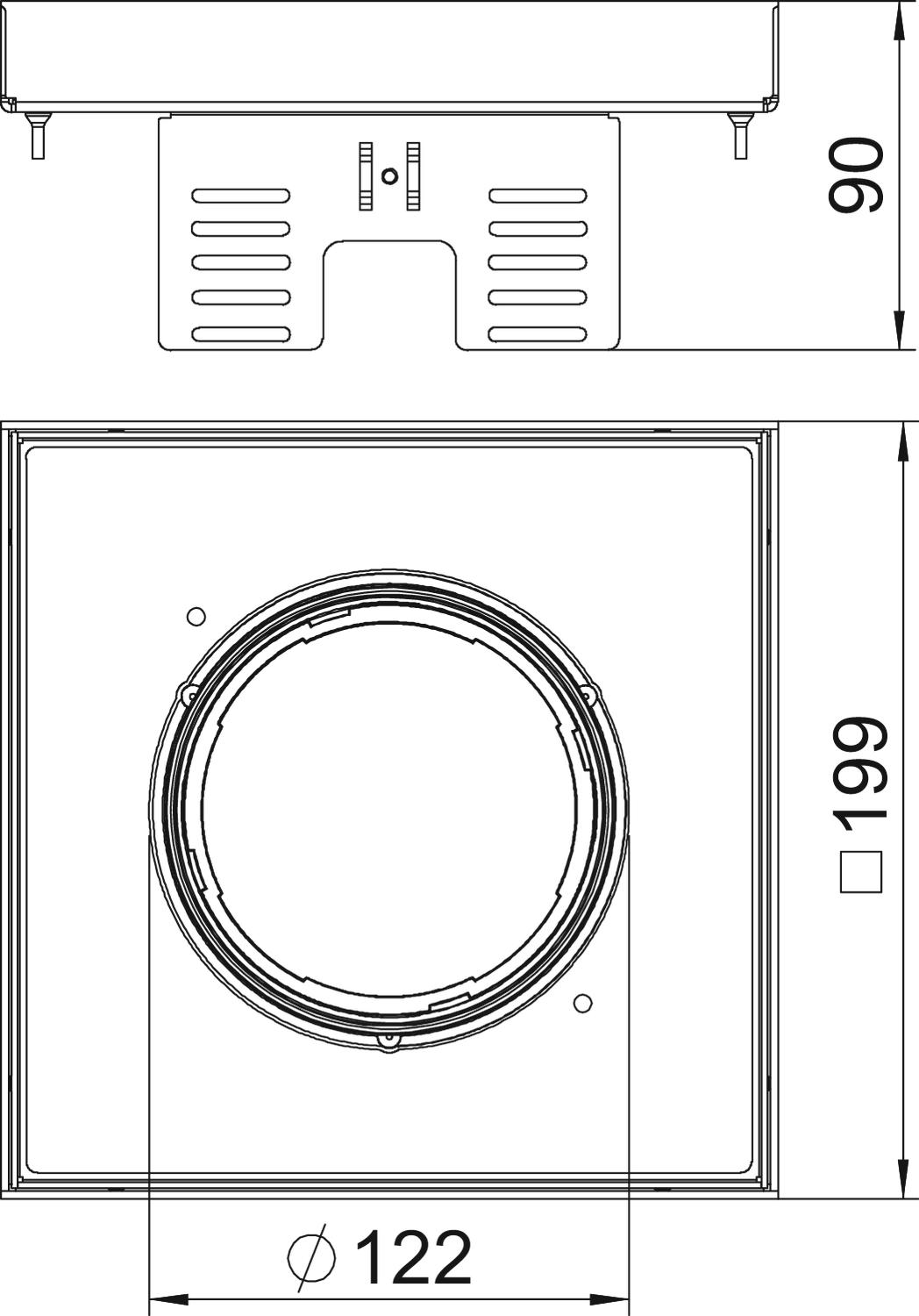

Broj izvoda vodiča 1 Broj ugradnih elemenata 6 Debljina podne obloge 20 mm Dimenzija 200x200mm Dubina za ugradnju 105 mm Duljina 199 mm Dužina ugradne mjere 201 mm Izvedba kvadratno Izvedba izlaza za kabele Potopni tubus Materijal Nehrđajući čelik 1.4301 Min. visina poda 105 mm Mjera h 90 mm Nazivna veličina za ugradbene elemente 4 Nosač za prihvat ugradnih kutija ne Odobrenja VDE Održavanje poda mokro Odvojivo da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Širina 199 mm Širina ugradne mjere 201 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT3 Vertikalno opterećenje, velika površina do 5000 N Visina 90 mm Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP44 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete
TUK2 GV 7428140 1 Komada
Tubus s ravnim poklopcem bez ručice, za kazetne okvire i nivelirajuće kazete
TUK2 V 7428141 1 Komada
Tubus s upuštenim poklopcem za podnu oblogu i ručicom, za kazetne okvire i nivelirajuće kazete
TUK2 G4 7428142 1 Komada
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm
UT3 45 3 7408723 1 Komada
Nosač za niveliranje, za ugradnju odvojive kazete u UGD250-3
NW 250-3 QK 7410540 1 Komada
Nosač za niveliranje, za ugradnju odvojive kazete u UGD350-3
NW 350-3 QK 7410544 1 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Vakuumski podizač, 300 N
WZ 1029 7408634 1 Komada - Preuzimanja
-
Podatkovni list RKFN2 UZD3 4VS20 / 7409372 , 0.20MB , pdfOdobrenje VDE odobrenje RK RKN , 0.18MB , pdfUpute za montažu Upute za montažu kazeta RK(F)N2UZD3 , 0.10MB , pdfSigurnosno-tehnički list Napomene za polaganje podova i njegu podnih kutija i kazeta. , 0.05MB , pdfUpute za uporabu Upute za uporabu PF-G , 2.00MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
