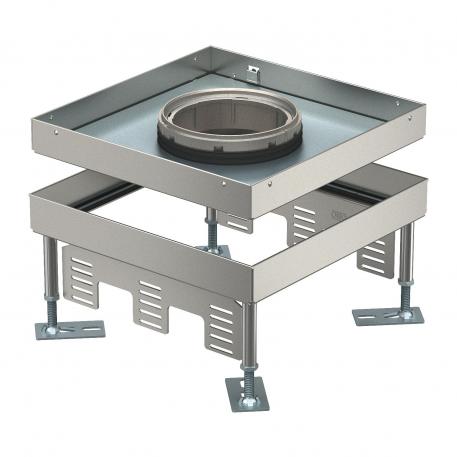

Nivelirajuća kazeta za tubus, RKFN, nehrđajući čelik 110 | 155 | 25 | 110 | Potopni tubus | 9

Nivelirajuća kazeta za tubus, RKFN, nehrđajući čelik

Brt. art. 7408982 | EAN 4012197278182

Brt. art. / Tip

Min. visina poda

Maks. visina poda

Debljina podne obloge

Mjera h

Izvedba izlaza za kabele	Potopni tubus

Nazivna veličina za ugradbene elemente	9

Opis proizvoda

Opis proizvoda

Kvadratne nivelirajuće kazete namijenjene su za ugradnju elektroelemenata u dvostruke i šuplje podove kao i u sve vrste podova s glazurom. Ovisno o izvedbi prikladne su za podove sa suhim ili mokrim održavanjem. Niveliranjem, okvir kazete može se podesiti u ravnini s podnom oblogom. Kod montaže u podni kanal isti mora posjedovati odgovarajući montažni otvor. Za ugradnju u osnovu podne kutije potreban je prihvatni lim s odgovarajućim montažnim otvorom. Kazete su izrađene iz nehrđajućeg čelika ili mjedi. Sve kazete imaju ugrađenu ploču iz čeličnog lima debljine 4 mm za zaštitu od opterećenja. Kazete su dostupne u visinama 20 i 25 mm.
Nivelirajuća kazeta s tubusom, s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT2. Za ugradnju 3 univerzalna nosača UT4 za 9 standardnih ili 12 Modul 45 elektroelemenata.

Tehnički podaci

Tehnički podaci

Broj izvoda vodiča	1
Broj ugradnih elemenata	12
Broj univerzalnih nosača	3 x UT4
Debljina podne obloge	25 mm

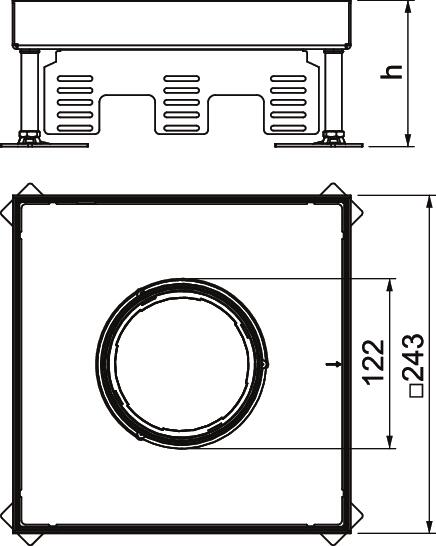

Dimenzija	243x243x105
Dubina za ugradnju	110 mm
Duljina	243 mm
Dužina ugradne mjere	244 mm
Izvedba	kvadratno
Izvedba izlaza za kabele	Potopni tubus
Maks. visina poda	155 mm
Materijal	Nehrđajući čelik
Min. područje niveliranja	110 mm
Min. visina poda	110 mm
Mjera h	110 mm
Nazivna veličina za ugradbene elemente	9
Norma	EN 50085-2-2
Nosač za prihvat ugradnih kutija	ne

Odobrenja	VDE
Održavanje poda	mokro
Odvojivo	ne
Otvor u podu/montažni otvor	244x244
Područje niveliranja, maks.	155 mm
Prikladno za ugradnju u dvostruki pod	da
Prikladno za ugradnju u šuplji pod	da
Širina	243 mm
Širina ugradne mjere	244 mm
Stupanj zaštite IK-kod	IK10
Teška robusna izvedba	ne
Tip ugradnog sustava	UT4
Vertikalno opterećenje, mala površina	do 3000 N
Vertikalno opterećenje, velika površina	do 10 000 N
Visina	110 mm
Vrsta zaštite (IP) u korištenom stanju	IP20
Vrsta zaštite (IP) u nekorištenom stanju	IP55

Svi tipovi

Svi tipovi

Tip	Min. visina poda	Maks. visina poda	Debljina podne obloge	Mjera h	Izvedba izlaza za kabele	Nazivna veličina za ugradbene elemente	Brt. art.	Količina	Min. pak.
RKFN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Potopni tubus	9	7408980	Komada	1 Komada
RKFN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	Potopni tubus	9	7408982	Komada	1 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete	TUK2 GV	7428140	Komada	1 Komada
Tubus s ravnim poklopcem bez ručice, za kazetne okvire i nivelirajuće kazete	TUK2 V	7428141	Komada	1 Komada
Tubus s upuštenim poklopcem za podnu oblogu i ručicom, za kazetne okvire i nivelirajuće kazete	TUK2 G4	7428142	Komada	1 Komada
