Napomena: ovaj proizvod je obustavljen.
Proizvod koji ga zamjenjuje možete pronaći ovdje: 7408960 / Nivelirajuća kazeta za tubus, RKFN, nehrđajući čelik

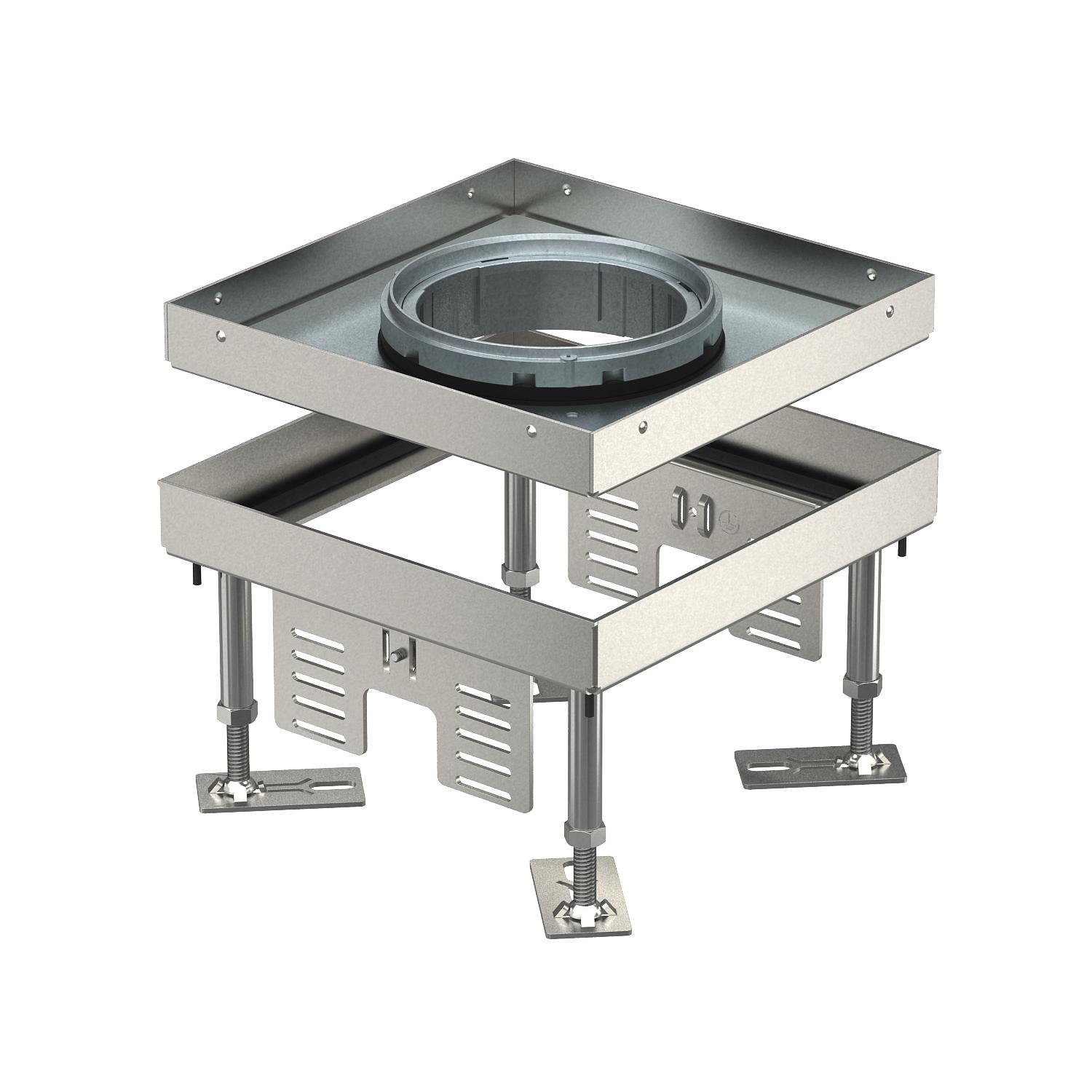

Nivelirajuća kazeta za tubus, RKFN, nehrđajući čelik
Brt. art. 7409362 | EAN 4012195869023
- Opis proizvoda
-
Opis proizvodaNivelirajuća kazeta veličine 4, za tubus, za ugradnju elektroelemenata u podove sa suhim ili morkim održavanjem u zatvorenom prostoru.
Nivelirajuća kazeta s tubusom, s 2 komore. Mogu se instalirati 2 pokrovne pločice APMT2. Za ugradnju 2 univerzalna nosača UT3, za 4 standardna ili 6 Modul 45 elektroelemenata.
-
- Tehnički podaci
-
Tehnički podaci

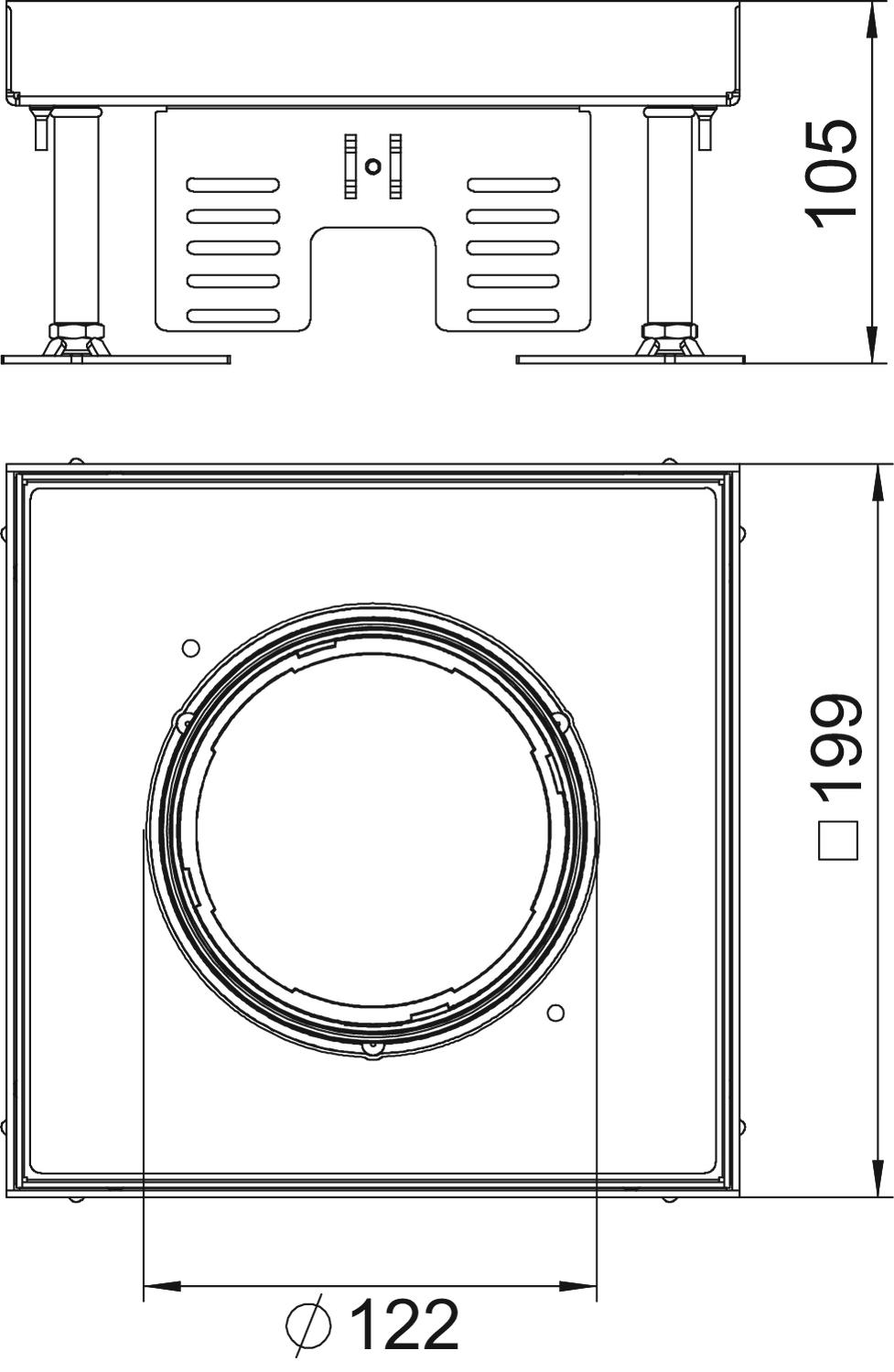

Broj izvoda vodiča 1 Broj ugradnih elemenata 6 Broj ugradnih kutija 2 CO₂ otisak (GWP) od kolijevke do vrata 13,617 kg CO₂e / 1 Komad Debljina podne obloge 20 mm Dimenzija 200x200mm Dubina za ugradnju 105 mm Duljina 199 mm Dužina ugradne mjere 201 mm Izvedba kvadratno Izvedba izlaza za kabele Potopni tubus Maks. visina poda 150 mm Materijal Nehrđajući čelik 1.4301 Min. područje niveliranja 105 mm Min. visina poda 105 mm Mjera h 105 mm Nazivna veličina za ugradbene elemente 4 Nosač za prihvat ugradnih kutija da Odobrenja VDE Održavanje poda mokro Odvojivo ne Područje niveliranja, maks. 150 mm Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Širina 199 mm Širina ugradne mjere 201 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT3 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 10 000 N Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm
UT3 45 3 7408723 1 Komada
Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete
TUK2 GV 7428140 1 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Vakuumski podizač, 300 N
WZ 1029 7408634 1 Komada - Preuzimanja
-
Podatkovni list RKFN2 4 VS 20 / 7409362 , 0.24MB , pdfEU izjava o sukladnosti RKFN2 4 VS 20 / 7409362 , 0.15MB , pdfOdobrenje VDE odobrenje RK RKN , 0.18MB , pdfSigurnosno-tehnički list Napomene za polaganje podova i njegu podnih kutija i kazeta. , 0.05MB , pdfUpute za uporabu Upute za uporabu PF-G , 2.00MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
