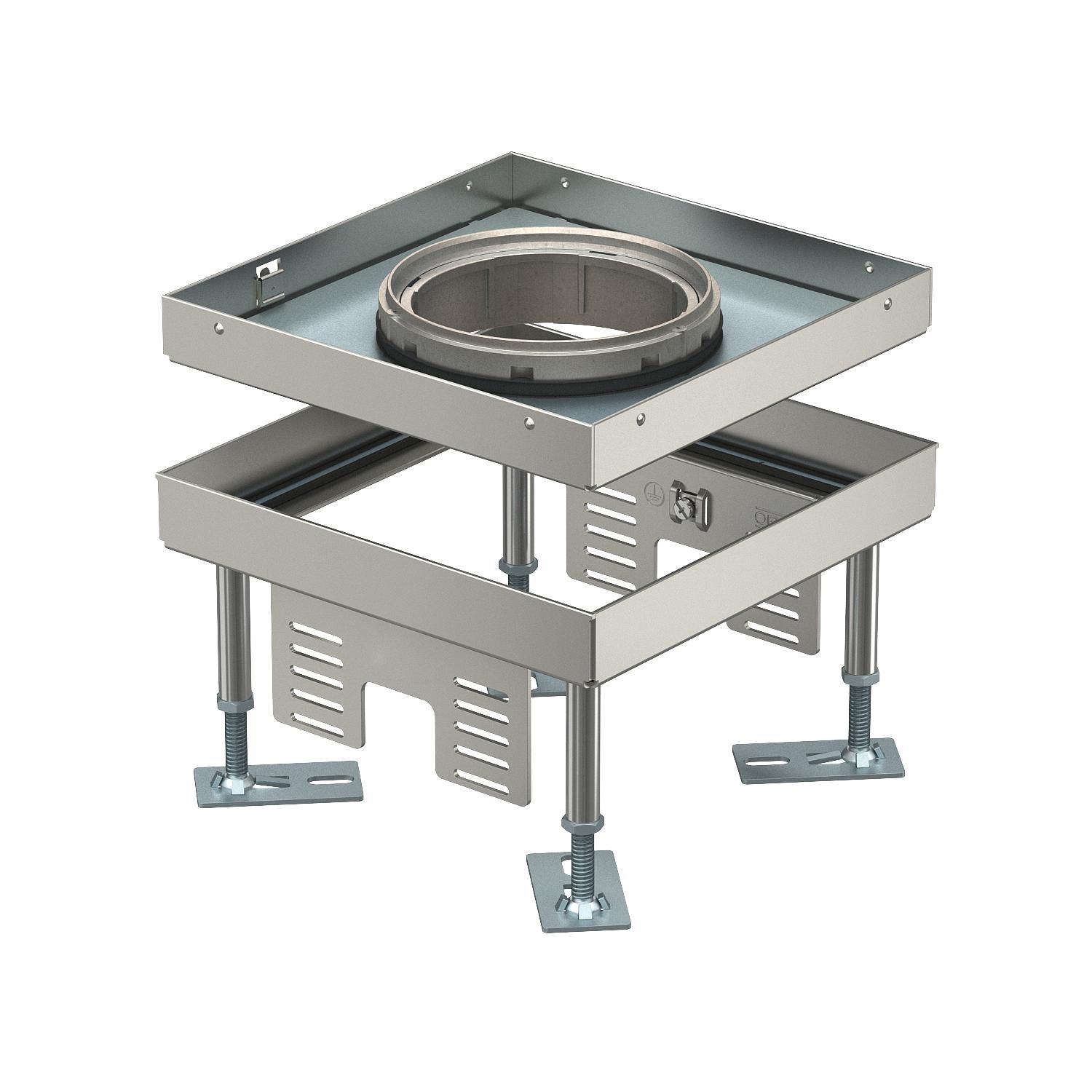

Nivelirajuća kazeta za tubus, RKFN, nehrđajući čelik
Brt. art. 7408960 | EAN 4012197278137
- Opis proizvoda
-
Opis proizvodaKvadratne nivelirajuće kazete namijenjene su za ugradnju elektroelemenata u dvostruke i šuplje podove kao i u sve vrste podova s glazurom. Ovisno o izvedbi prikladne su za podove sa suhim ili mokrim održavanjem. Niveliranjem, okvir kazete može se podesiti u ravnini s podnom oblogom. Kod montaže u podni kanal isti mora posjedovati odgovarajući montažni otvor. Za ugradnju u osnovu podne kutije potreban je prihvatni lim s odgovarajućim montažnim otvorom. Kazete su izrađene iz nehrđajućeg čelika ili mjedi. Sve kazete imaju ugrađenu ploču iz čeličnog lima debljine 4 mm za zaštitu od opterećenja. Kazete su dostupne u visinama 20 i 25 mm.
Nivelirajuća kazeta s tubusom, s 2 komore. Mogu se instalirati 2 pokrovne pločice APMT2. Za ugradnju 2 univerzalna nosača UT3, za 4 standardna ili 6 Modul 45 elektroelemenata.
-
- Tehnički podaci
-
Tehnički podaci

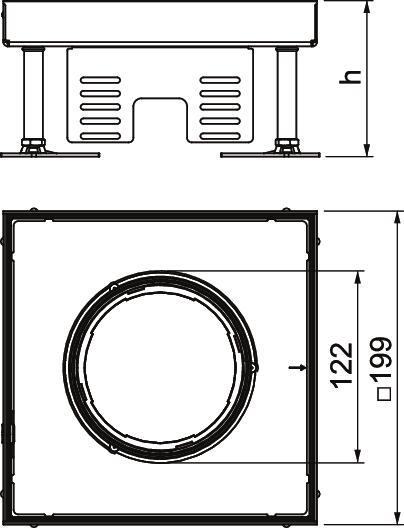

Broj izvoda vodiča 1 Broj ugradnih elemenata 6 Broj univerzalnih nosača 2 x UT3 Debljina podne obloge 20 mm Dimenzija 199x199x100 Dubina za ugradnju 105 mm Duljina 199 mm Dužina ugradne mjere 201 mm Izvedba kvadratno Izvedba izlaza za kabele Potopni tubus Maks. visina poda 150 mm Materijal Nehrđajući čelik Min. područje niveliranja 105 mm Min. visina poda 105 mm Mjera h 105 mm Nazivna veličina za ugradbene elemente 4 Norma EN 50085-2-2 Nosač za prihvat ugradnih kutija ne Odobrenja VDE Održavanje poda mokro Odvojivo ne Otvor u podu/montažni otvor 201x201 Područje niveliranja, maks. 150 mm Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Širina 199 mm Širina ugradne mjere 201 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT3 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 10 000 N Visina 105 mm Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP55 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete
TUK2 GV 7428140 1 Komada
Tubus s ravnim poklopcem bez ručice, za kazetne okvire i nivelirajuće kazete
TUK2 V 7428141 1 Komada
Tubus s upuštenim poklopcem za podnu oblogu i ručicom, za kazetne okvire i nivelirajuće kazete
TUK2 G4 7428142 1 Komada - Preuzimanja
-
