Nivelirajuća kazeta za revizijski otvor, RKNUZD3, nehrđajući čelik
Brt. art. 7409601 | EAN 4012197369170
- Opis proizvoda
-

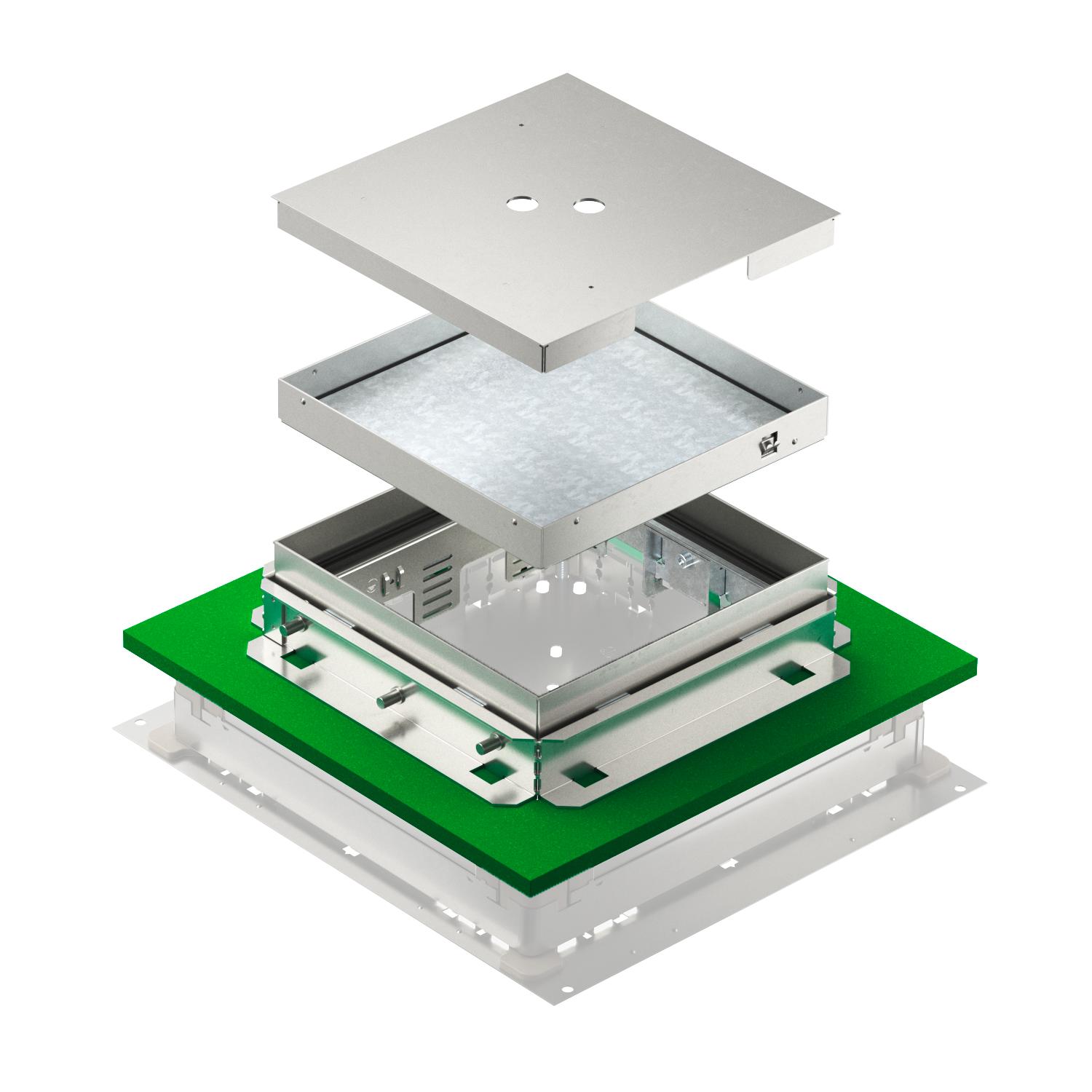

Opis proizvodaKvadratne nivelirajuće kazete, odvojive, prikladne su za ugradnju elektroelemenata u podne kutije UGD-3 u razini poda. Ovisno o izvedbi prikladne su za podove sa suhim, vlažnim i mokrim održavanjem. Kazeta se postavlja na nosače pričvršćene u okviru podne kutije preko kojih se kazeta može nivelirati u ravnini s podnom oblogom. Preko nosača za niveliranje kazeta je odvojena od samog poda. Za ugradnju u osnovu podne kutije potreban je prihvatni lim s odgovarajućim montažnim otvorom. Kazete su izrađene iz nehrđajućeg čelika ili mjedi. Sve kazete imaju ugrađenu ploču iz čeličnog lima debljine 4 mm za zaštitu od opterećenja. Kazete su dostupne u visinama 20 i 25 mm.
Nivelirajuća kazeta, slijepa, s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT2. Za ugradnju 3 univerzalna nosača UT4 za 9 standardnih ili 12 Modul 45 elektroelemenata.
-
- Tehnički podaci
-
Tehnički podaci

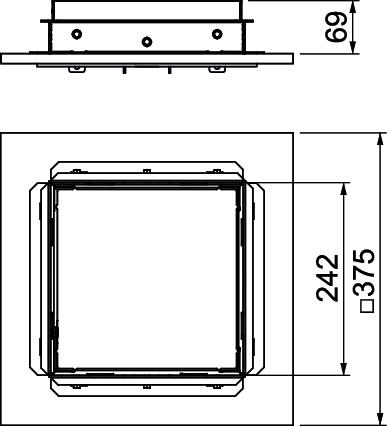

Debljina podne obloge 25 mm Dimenzija 243x243x83 Dubina za ugradnju 136 mm Duljina 243 mm Izvedba kvadratno Izvedba izlaza za kabele Bez izvoda za kabele Maks. debljina glazure 110 mm Maks. visina poda 442 mm Materijal Nehrđajući čelik Min. debljina glazure 69 mm Min. područje niveliranja 69 mm Min. visina poda 136 mm Nazivna veličina za ugradbene elemente 9 Norma EN 50085-2-2 Nosač za prihvat ugradnih kutija ne Odobrenja VDE Održavanje poda mokro Odvojivo da Područje niveliranja, maks. 110 mm Prikladno za ugradnju u dvostruki pod ne Prikladno za ugradnju u šuplji pod ne Širina 243 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT4 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 5000 N Visina 81 mm Vrsta zaštite (IP) u korištenom stanju IP00 Vrsta zaštite (IP) u nekorištenom stanju IP55 - Svi tipovi
- Preuzimanja
-
Podatkovni list TRKN 9 VS 250 / 7409601 , 0.25MB , pdfSigurnosno-tehnički list Napomene za polaganje podova i njegu podnih kutija i kazeta. , 0.05MB , pdf
