Nivelirajuća kazeta za revizijski otvor, RKNUZD3, nehrđajući čelik
Brt. art. 7409060 | EAN 4012195867906
- Opis proizvoda
-

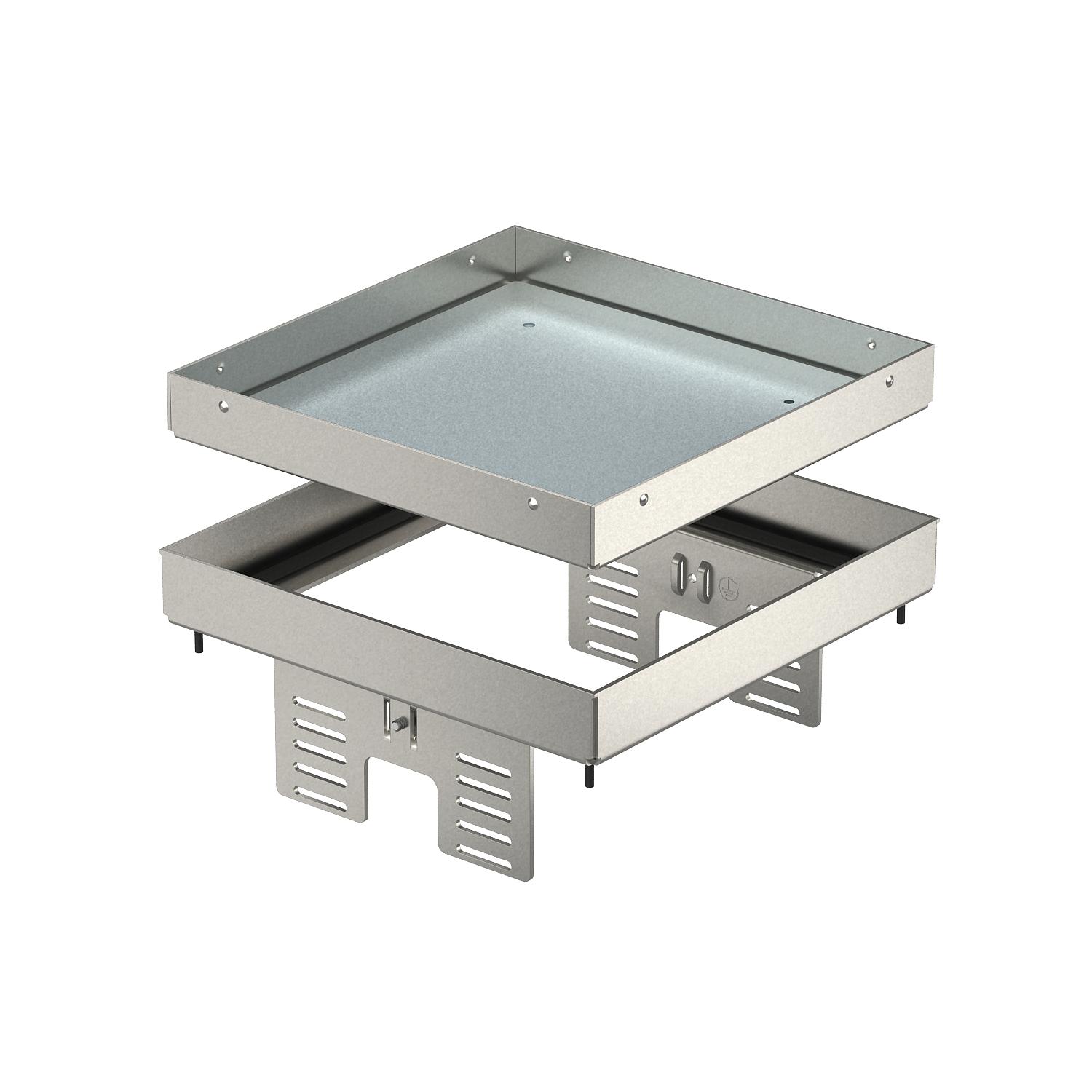

Opis proizvoda"Slijepa" nivelirajuća i odvojiva kazeta za revizijski otvor veličine 4 u podovima sa suhim ili mokrim održavanjem u zatvorenom prostoru, za ugradnju u osnovu podne kutije UZD250-3 ili UZD350-3 u kombinaciji s prihvatnim limom DUG../4 ili u UGD250-3/4 ili UGD350-3/4. Kazeta se montira pomoću nosača za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti). Prikladno samo za glatke podne obloge.
Nivelirajuća kazeta, slijepa, s 2 komore. Mogu se instalirati 2 pokrovne pločice APMT2. Za ugradnju 2 univerzalna nosača UT3, za 4 standardna ili 6 Modul 45 elektroelemenata.
-
- Tehnički podaci
-
Tehnički podaci

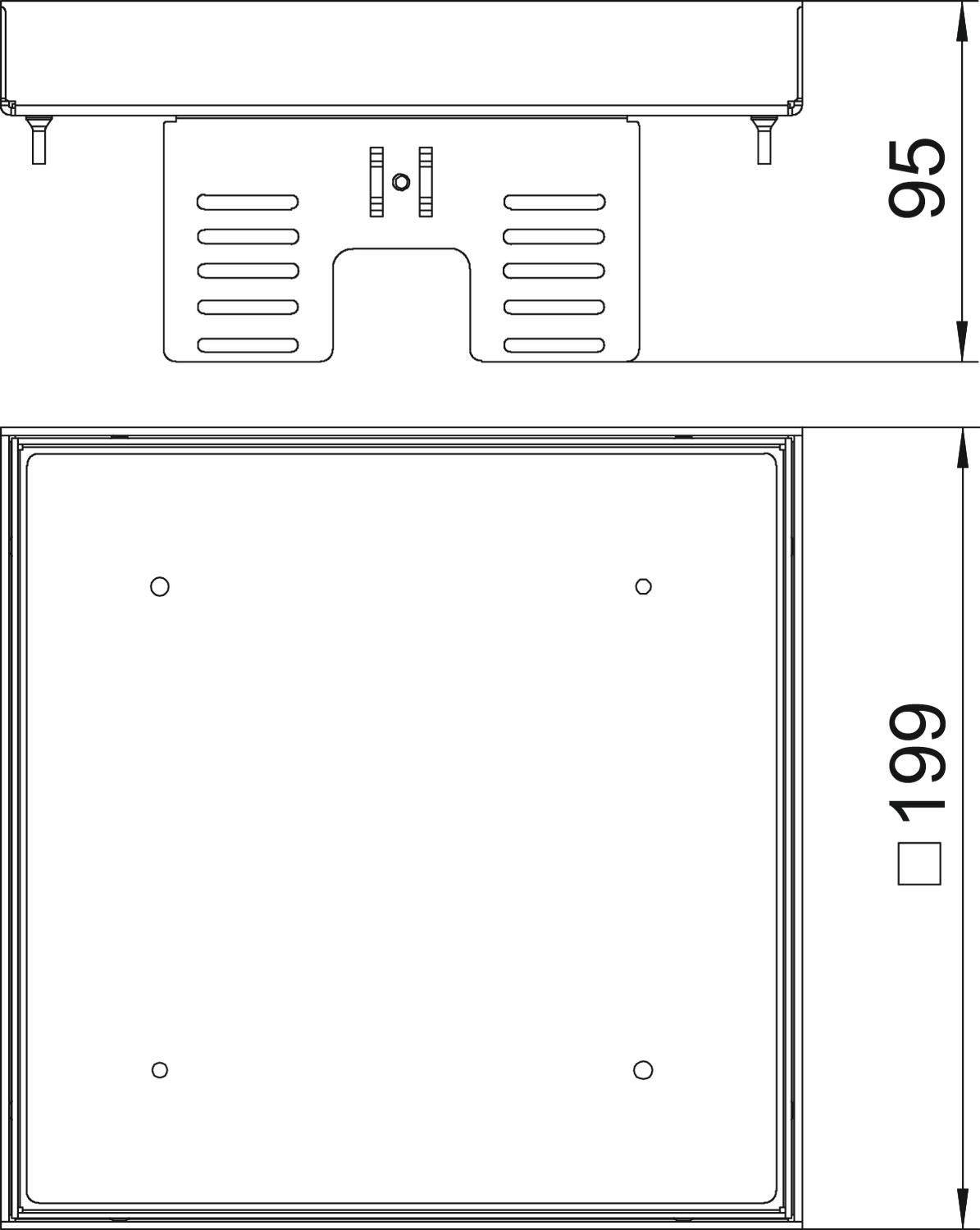

Debljina podne obloge 25 mm Dimenzija 200x200mm Dubina za ugradnju 110 mm Duljina 199 mm Dužina ugradne mjere 201 mm Izvedba kvadratno Izvedba izlaza za kabele Bez izvoda za kabele Materijal Nehrđajući čelik 1.4301 Min. debljina glazure 105 mm Min. visina poda 110 mm Mjera h 95 mm Nazivna veličina za ugradbene elemente 4 Nosač za prihvat ugradnih kutija ne Odobrenja VDE Održavanje poda mokro Odvojivo da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Širina 199 mm Širina ugradne mjere 201 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT3 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 10 000 N Visina 95 mm Vrsta zaštite (IP) u korištenom stanju IP00 Vrsta zaštite (IP) u nekorištenom stanju IP44 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm
UT3 45 3 7408723 1 Komada
Nosač za niveliranje, za ugradnju odvojive kazete u UGD250-3
NW 250-3 QK 7410540 1 Komada
Nosač za niveliranje, za ugradnju odvojive kazete u UGD350-3
NW 350-3 QK 7410544 1 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Vakuumski podizač, 300 N
WZ 1029 7408634 1 Komada - Preuzimanja
-
Podatkovni list RKN2 UZD3 4VS25 / 7409060 , 0.18MB , pdfOdobrenje VDE odobrenje RK RKN , 0.18MB , pdfUpute za montažu Upute za montažu kazeta RK(F)N2UZD3 , 0.10MB , pdfSigurnosno-tehnički list Napomene za polaganje podova i njegu podnih kutija i kazeta. , 0.05MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
