Nivelirajuća kazeta za revizijski otvor, RKNUZD3, nehrđajući čelik
Brt. art. 7409066 | EAN 4012195868088
- Opis proizvoda
-

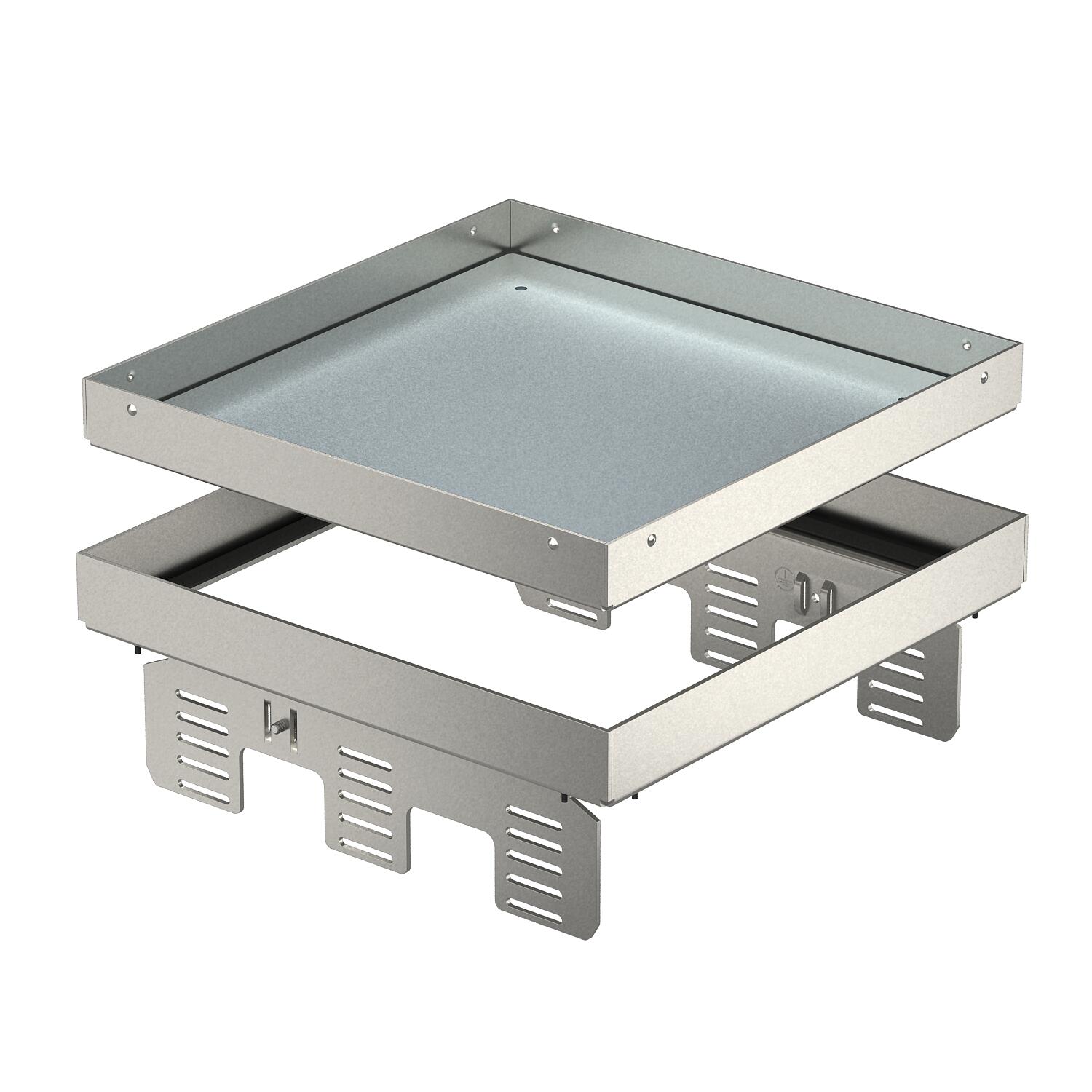

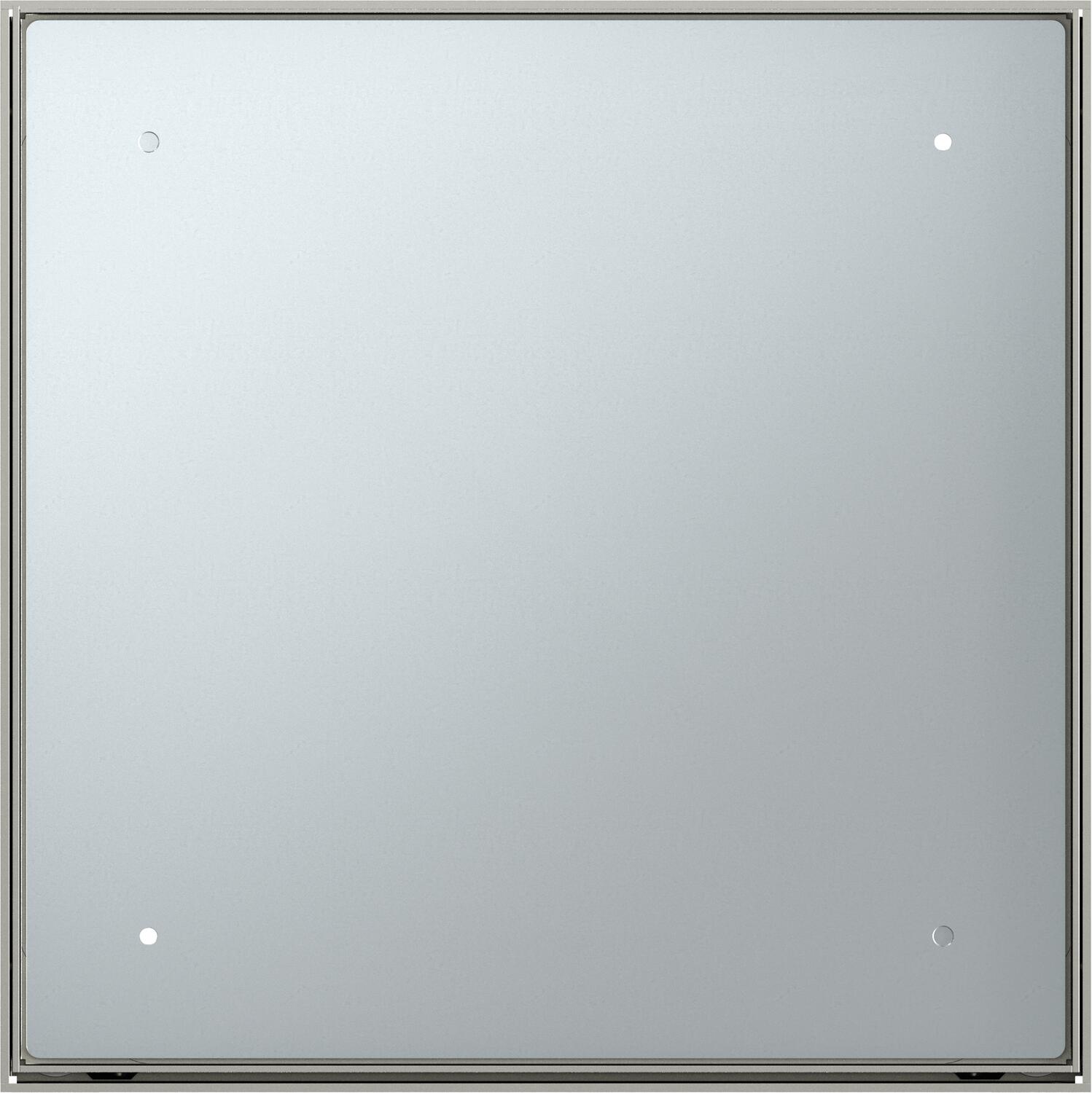

Opis proizvoda"Slijepa" nivelirajuća i odvojiva kazeta za revizijski otvor veličine 9 u podovima sa suhim ili mokrim održavanjem u zatvorenom prostoru, za ugradnju u osnovu podne kutije UZD250-3 ili UZD350-3 u kombinaciji s prihvatnim limom DUG../9 ili UGD250-3/9 ili UGD350-3/9. Kazeta se montira pomoću nosača za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti). Prikladno samo za glatke podne obloge.
Nivelirajuća kazeta, slijepa, s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT2. Za ugradnju 3 univerzalna nosača UT4 za 9 standardnih ili 12 Modul 45 elektroelemenata.
Nivellierbare und vom Fußboden entkoppelte Kassette "blind" für die Herstellung einer Revisionsöffnung der Nenngröße 9 in trocken oder nass gepflegten Fußböden im Innenbereich, zur Montage in Unterflurdosen UZD250 oder UZD350, jeweils in Verbindung mit einem Montagedeckel DUG../9. Die Montage erfolgt mittels Nivellierwinkel (separat bestellen) im Aluminium-Rahmenprofil der Unterflurdosen. Nur für glatte Bodenbeläge geeignet.
-
- Tehnički podaci
-
Tehnički podaci

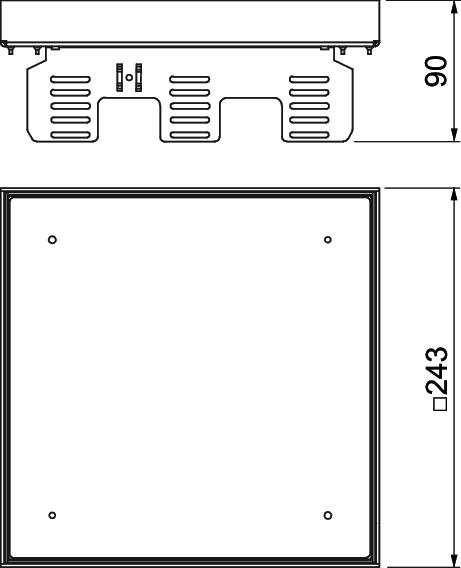

Debljina podne obloge 20 mm Dimenzija 243x243mm Dubina za ugradnju 105 mm Duljina 243 mm Dužina ugradne mjere 244 mm Izvedba kvadratno Izvedba izlaza za kabele Bez izvoda za kabele Materijal Nehrđajući čelik 1.4301 Min. visina poda 105 mm Mjera h 90 mm Nazivna veličina za ugradbene elemente 9 Nosač za prihvat ugradnih kutija ne Odobrenja VDE Održavanje poda mokro Odvojivo da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Širina 243 mm Širina ugradne mjere 244 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT4 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 10 000 N Visina 90 mm Vrsta zaštite (IP) u korištenom stanju IP00 Vrsta zaštite (IP) u nekorištenom stanju IP44 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm
UT4 45 4 7408727 1 Komada

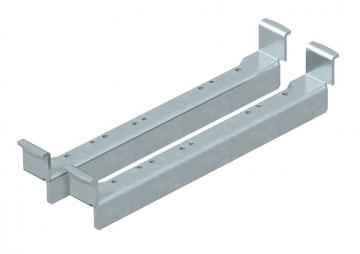

Nosač za niveliranje, za ugradnju odvojive kazete u UGD250-3
NW 250-3 QK 7410540 1 Komada
Nosač za niveliranje, za ugradnju odvojive kazete u UGD350-3
NW 350-3 QK 7410544 1 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Vakuumski podizač, 300 N
WZ 1029 7408634 1 Komada - Preuzimanja
-
Sigurnosno-tehnički list RKN2 UZD3 9VS20 / 7409066 , 0.05MB , pdfPodatkovni list RKN2 UZD3 9VS20 / 7409066 , 0.22MB , pdfEU izjava o sukladnosti RKN2 UZD3 9VS20 / 7409066 , 0.17MB , pdfUK Izjava o sukladnosti RKN2 UZD3 9VS20 / 7409066 , 0.14MB , pdfOdobrenje VDE odobrenje RK RKN , 0.18MB , pdfUpute za montažu Upute za montažu kazeta RK(F)N2UZD3 , 0.10MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
