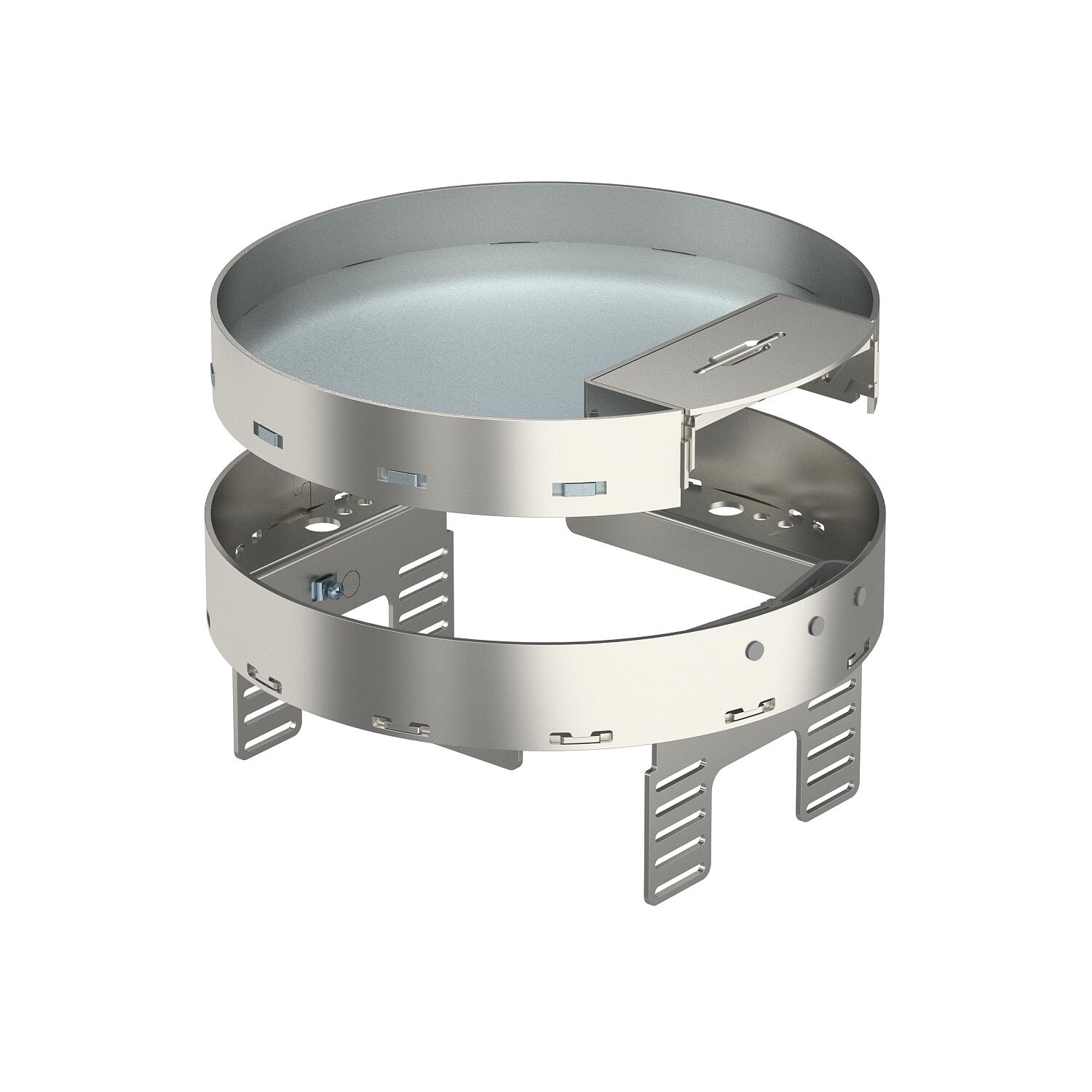

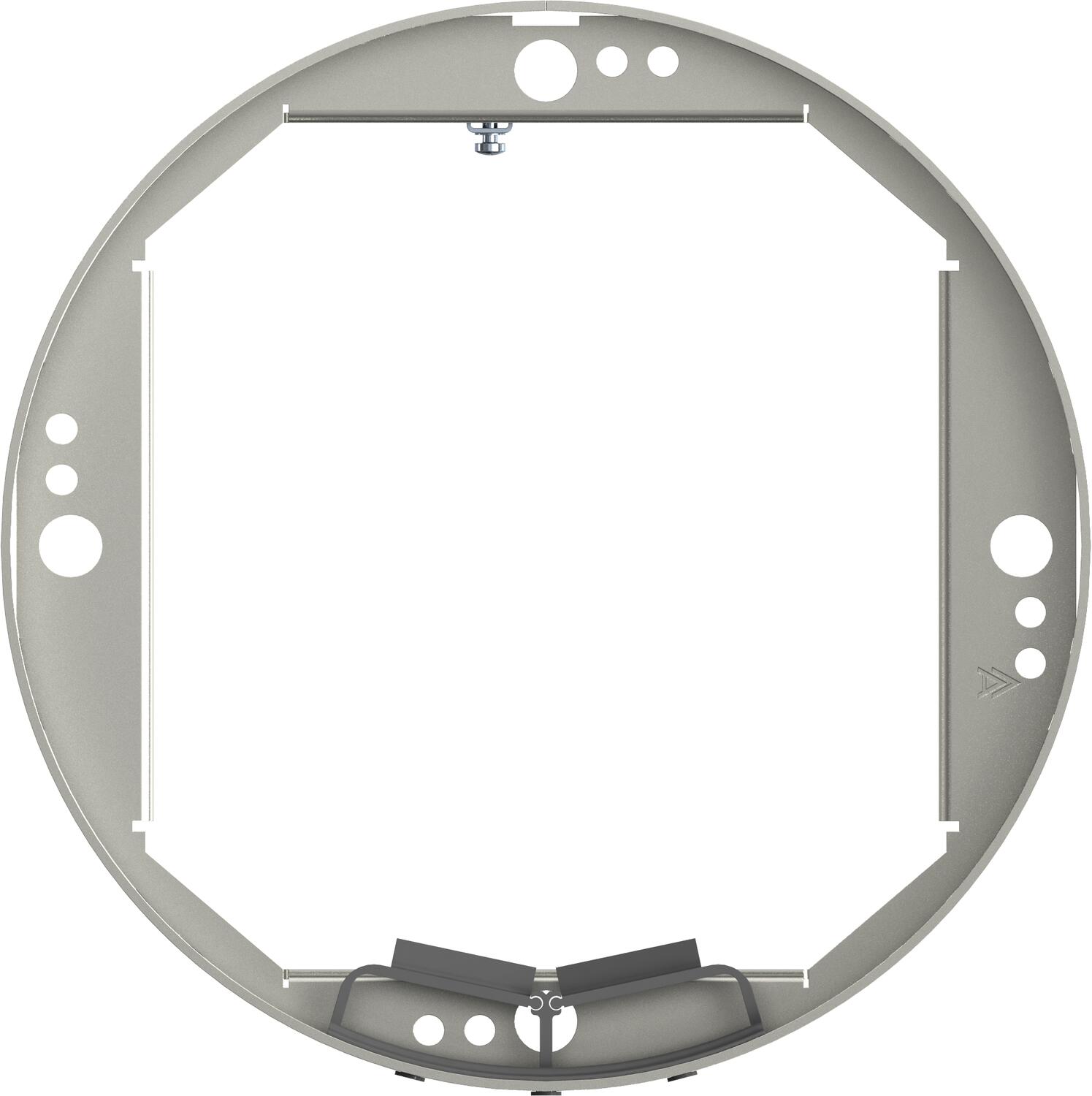

Nivelirajuća kazeta sa izvodom za kabele, RKSRNUZD3, nehrđajući čelik
Brt. art. 7409290 | EAN 4012195867685
- Opis proizvoda
-
Opis proizvodaOdvojiva i priključna nivelirajuća kazeta veličine R4, za ugradnju elektroelemenata u podove sa suhim održavanjem u zatvorenom prostoru, za ugradnju u osnovu podne kutije UZD250-3 ili UZD350-3 u kombinaciji s prihvatnim limom DUG..R4 ili u UGD250-3R4 ili UGD350-3R4. Kazeta se montira pomoću nosača za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti).
Nivelirajuća kazeta sa izvodom za kabele, a 2 komore. Mogu se instalirati 2 pokrovne pločice APMT2. Za ugradnju 2 univerzalna nosača UT3, za 4 standardna ili 6 Modul 45 elektroelemenata.
-
- Tehnički podaci
-
Tehnički podaci

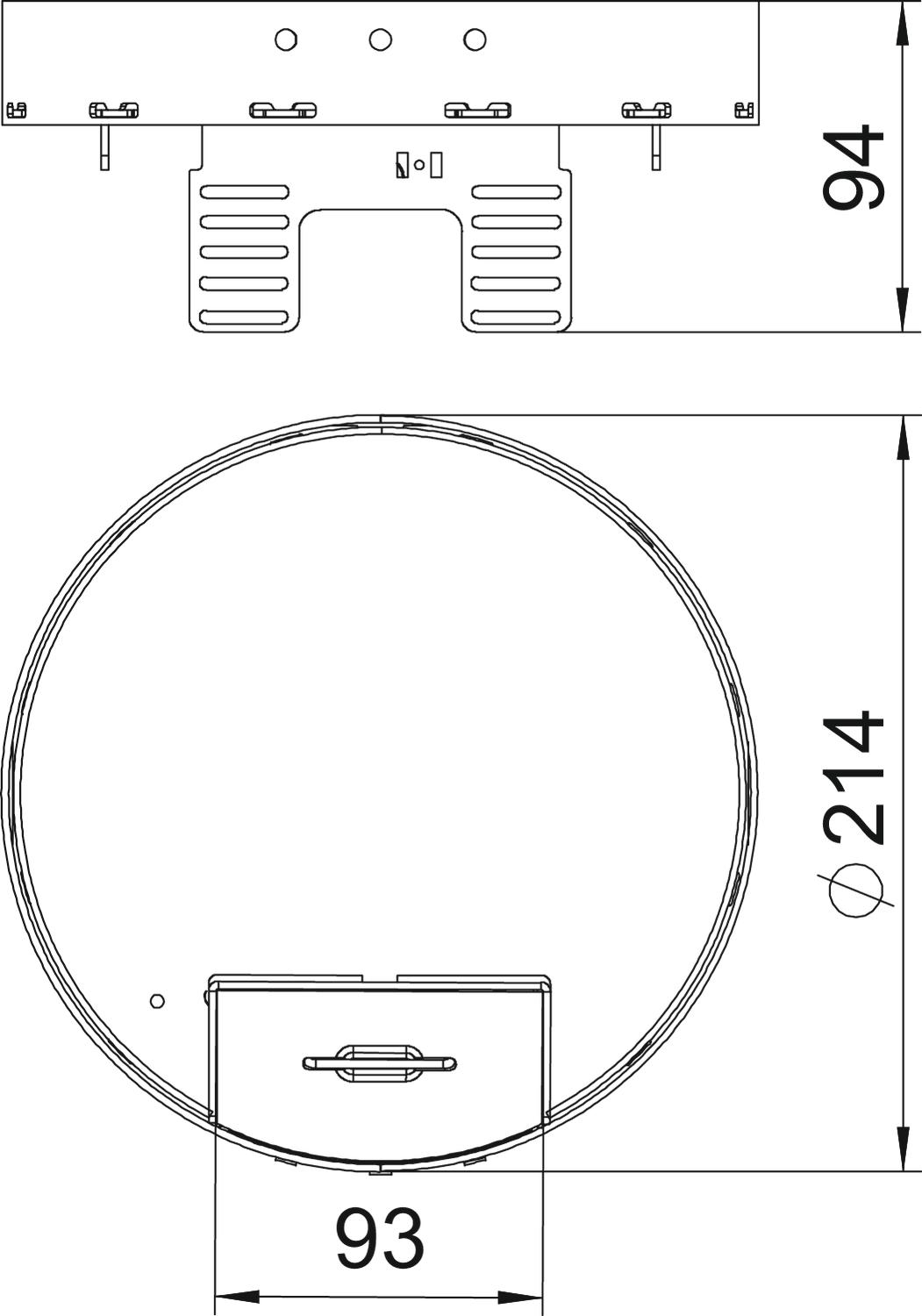

Broj izvoda vodiča 1 Broj ugradnih elemenata 6 Broj ugradnih kutija 2 Debljina podne obloge 25 mm Dimenzija Ø215mm Dubina za ugradnju 104 mm Duljina 214 mm Izvedba okruglo Izvedba izlaza za kabele Zakretni izvod za kabele Materijal Nehrđajući čelik 1.4301 Min. visina poda 94 mm Mjera h 94 mm Nazivna veličina za ugradbene elemente R4 Nosač za prihvat ugradnih kutija da Odobrenja VDE Održavanje poda suho Odvojivo da Prikladno za ugradnju u dvostruki pod ne Prikladno za ugradnju u šuplji pod ne Promjer ugradnje 215 Širina 214 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT3 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 5000 N Visina 94 mm Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm
UT3 45 3 7408723 1 Komada

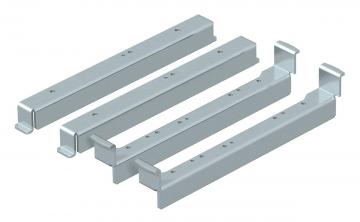

Nosač za niveliranje, za ugradnju okrugle odvojive kazete u UGD250-3
NW 250-3 RK 7410552 1 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Vakuumski podizač, 300 N
WZ 1029 7408634 1 Komada - Preuzimanja
-
Podatkovni list RKSRN2UZD3R4VS25 / 7409290 , 0.21MB , pdfOdobrenje VDE odobrenje RK RKN , 0.18MB , pdfUpute za montažu Upute za montažu kazeta RKSRN2UZD3 , 0.98MB , pdfSigurnosno-tehnički list Napomene za polaganje podova i njegu podnih kutija i kazeta. , 0.05MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
