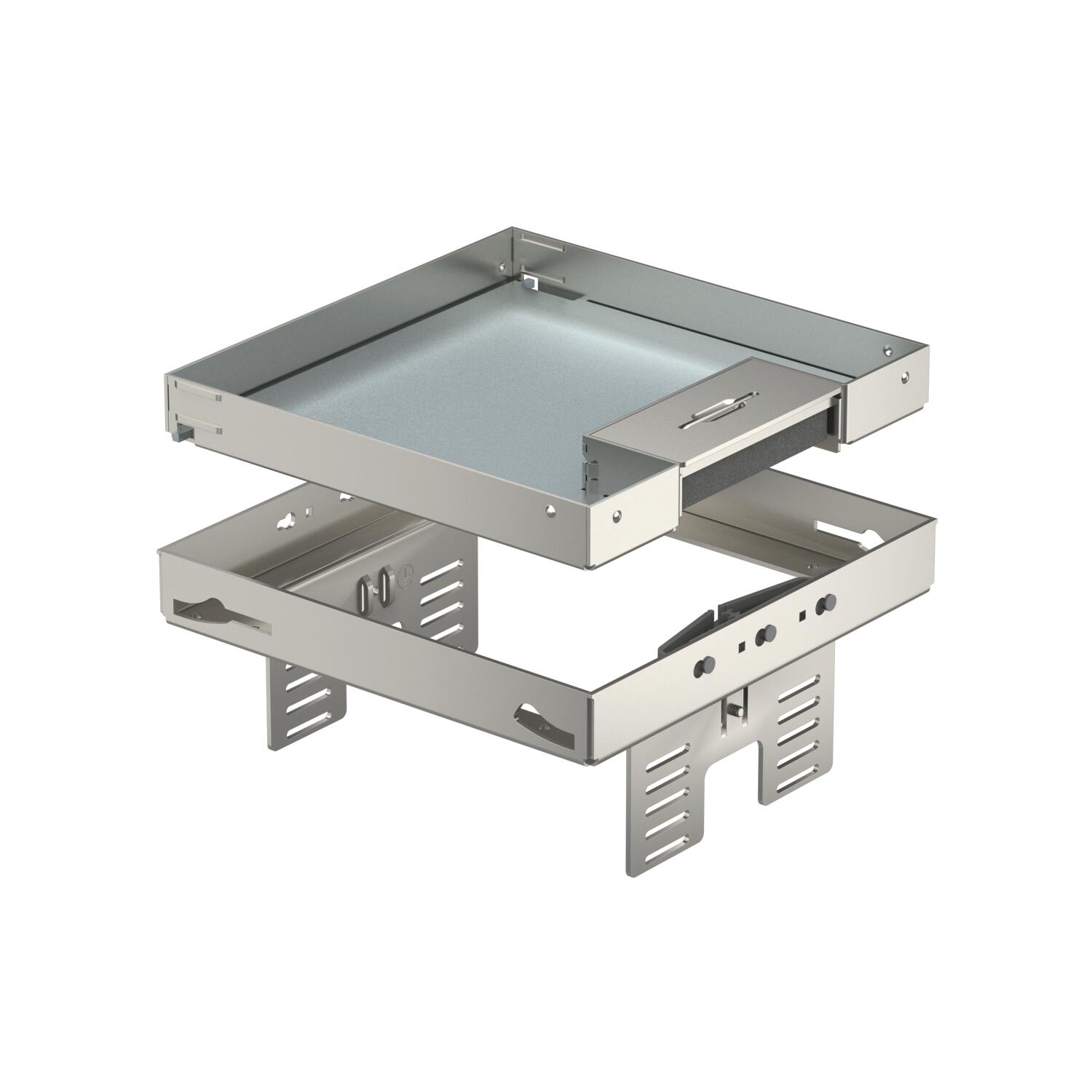

Nivelirajuća kazeta sa izvodom za kabele, RKSNUZD3, nehrđajući čelik
Brt. art. 7409228 | EAN 4012195867265
- Opis proizvoda
-
Opis proizvodaOdvojiva i priključna nivelirajuća kazeta veličine 4, za ugradnju elektroelemenata u podove sa suhim održavanjem u zatvorenom prostoru, za ugradnju u osnovu podne kutije UZD250-3 ili UZD350-3 u kombinaciji s prihvatnim limom DUG../4 ili u UGD250-3/4 ili UGD350-3/4. Kazeta se montira pomoću nosača za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti).
Nivelirajuća kazeta sa izvodom za kabele, a 2 komore. Mogu se instalirati 2 pokrovne pločice APMT2. Za ugradnju 2 univerzalna nosača UT3, za 4 standardna ili 6 Modul 45 elektroelemenata.
-
- Tehnički podaci
-
Tehnički podaci

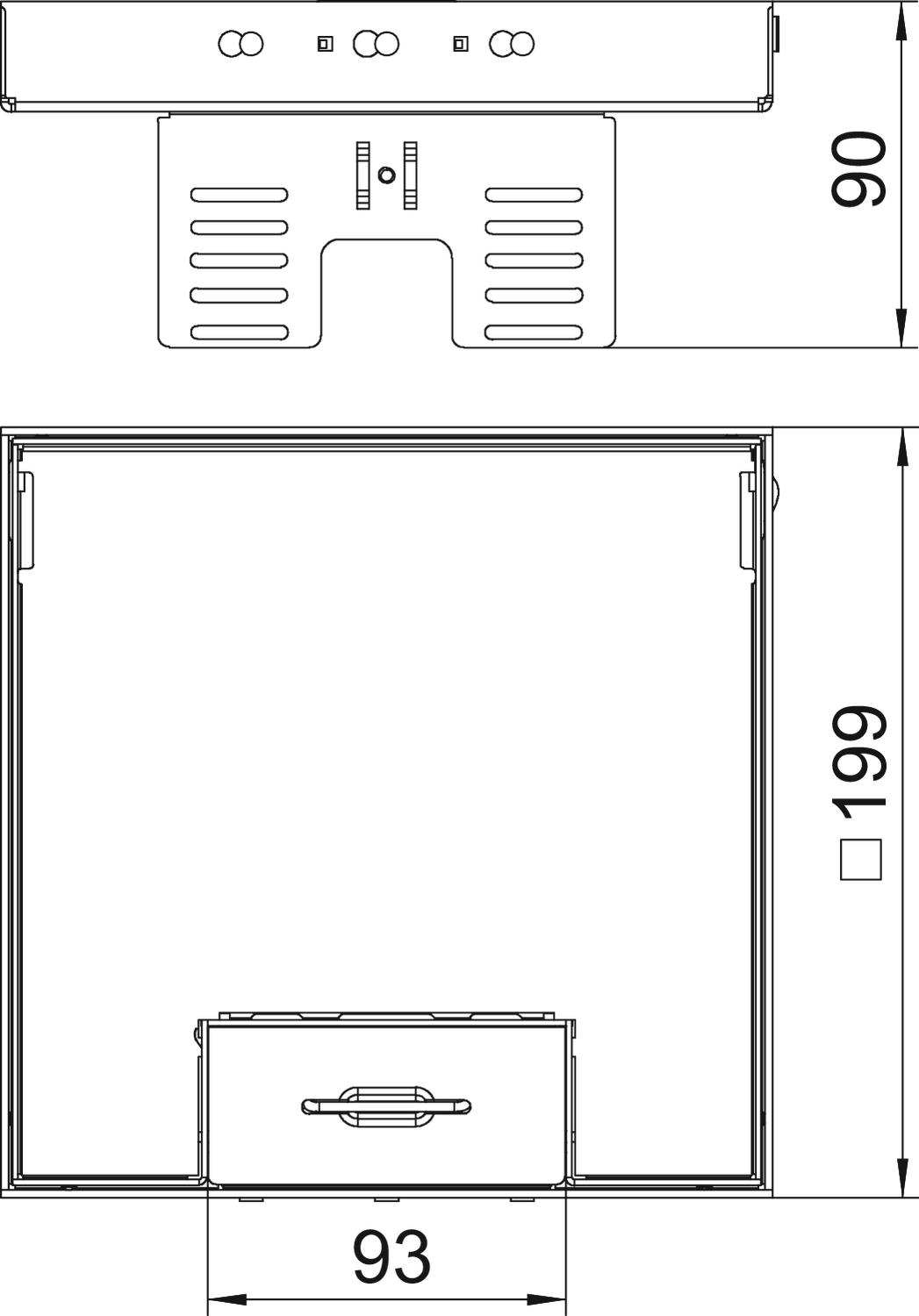

Broj izvoda vodiča 1 Broj ugradnih elemenata 6 Broj ugradnih kutija 2 Debljina podne obloge 20 mm Dimenzija 200x200mm Dubina za ugradnju 105 mm Duljina 199 mm Dužina ugradne mjere 201 mm Izvedba kvadratno Izvedba izlaza za kabele Zakretni izvod za kabele Materijal Nehrđajući čelik 1.4301 Min. debljina glazure 105 mm Min. visina poda 105 mm Mjera h 90 mm Nazivna veličina za ugradbene elemente 4 Norma EN 50085-2-2 Nosač za prihvat ugradnih kutija da Odobrenja VDE Održavanje poda suho Odvojivo da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Širina 199 mm Širina ugradne mjere 201 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT3 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 10 000 N Visina 90 mm Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm
UT3 45 3 7408723 1 Komada
Nosač za niveliranje, za ugradnju odvojive kazete u UGD250-3
NW 250-3 QK 7410540 1 Komada
Nosač za niveliranje, za ugradnju odvojive kazete u UGD350-3
NW 350-3 QK 7410544 1 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Vakuumski podizač, 300 N
WZ 1029 7408634 1 Komada - Preuzimanja
-
