Mrežna polica za veća opterećenja SGR 105 G

Brt. art. / Tip

Duljina	3000 mm

Širina

Visina	105 mm

Promjer žice	6 mm

Korisni presjek

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

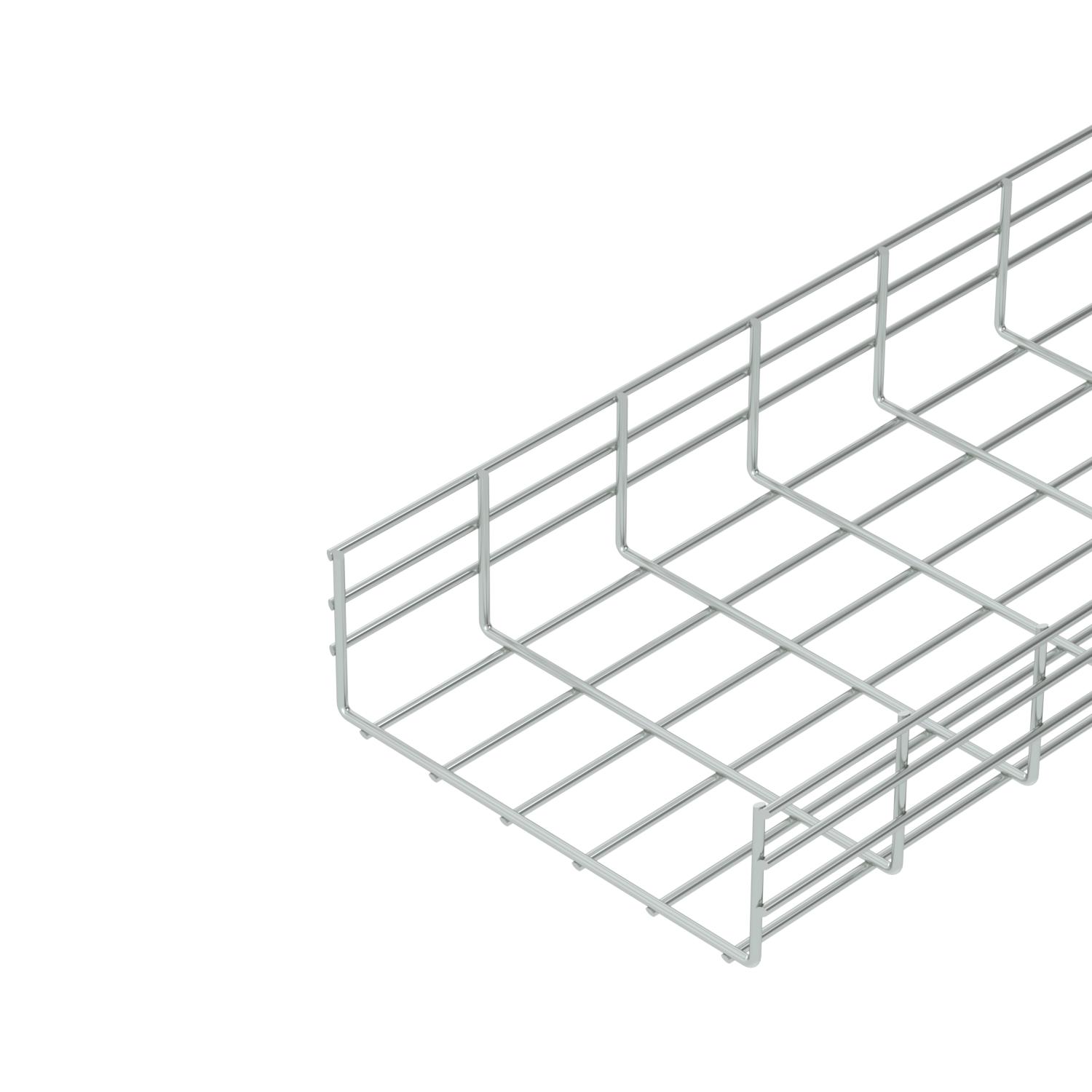

Mrežna polica od zavarenih čeličnih žica visine 105 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.

Tehnički podaci

Boja	cink
CO₂ otisak (GWP) od kolijevke do vrata	6,925 kg CO₂e / 1 Metar

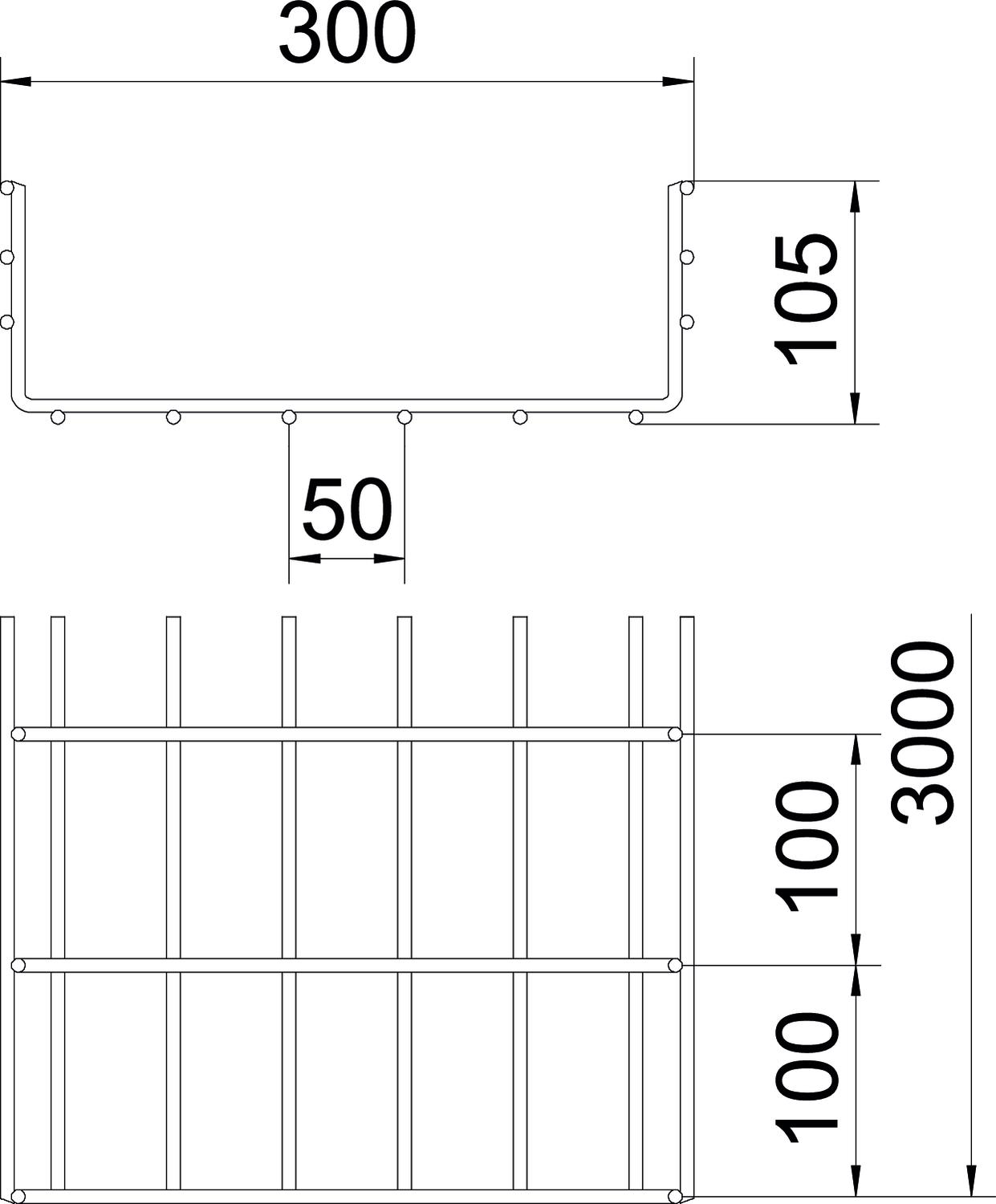

Dimenzija	105x300x3000
Duljina	3000 mm
Integrirani pregradni zid	bez
Izvedba spojnice	bez spojnice
Izvedba velikog raspona	ne
Korisni presjek	268 cm²
Korisni presjek	26800 mm²
Materijal	Čelik
Mjera B	300 mm
Nehrđajući plemeniti čelik, obrađen	ne
Oblik profila	U-oblik
Očuvanje funkcije	ne
Površina	galvanski pocinčano

Promjer žice	6 mm
Razmak podupiranja 1,0m	3,1 kN/m
Razmak podupiranja 1,5m	1,75 kN/m
Razmak podupiranja 2,0m	1,15 kN/m
Razmak podupiranja 2,5m	0,79 kN/m
Razmak podupiranja 3,0m	0,6 kN/m
Razmak podupiranja 3,5m	0,5 kN/m
Razmak podupiranja 4,0m	0,4 kN/m
Širina	300 mm
Širina	11,81 in
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Visina	4,13 in
Visina	105 mm
Vrsta spoja sustava nosača kabela	navijano

Tehnički podaci

Svi tipovi

Tip	Duljina	Širina	Visina	Promjer žice	Korisni presjek	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
SGR 105 200 G	3000 mm	200 mm	105 mm	6 mm	175 cm²	ne	6002612	m	3 m
SGR 105 300 G	3000 mm	300 mm	105 mm	6 mm	268 cm²	ne	6002614	m	3 m
SGR 105 400 G	3000 mm	400 mm	105 mm	6 mm	363 cm²	ne	6002616	m	3 m
SGR 105 500 G	3000 mm	500 mm	105 mm	6 mm	459 cm²	ne	6002620	m	3 m
SGR 105 600 G	3000 mm	600 mm	105 mm	6 mm	554 cm²	ne	6002622	m	3 m

Pribor

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Spojnica G	GUV 6 G	6016572	Komada	20 Komada
Poklopac, neperforiran	DRLU 300 FS	6052307	m	3 m

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
Kopča za poklopac, univerzalna A2	DKU A2	6065600	Komada	20 Komada
Rubni zaštitni lim za kabele FS	KAB GR FS	6220139	Komada	10 Komada
