Mrežna polica GR-Magic® 55 G 3000 | 150 | 55 | 3,9 | 63 | da

Mrežna polica GR-Magic® 55 G

Brt. art. 6001444 | EAN 4012196078974

Brt. art. / Tip

Duljina	3000 mm

Širina

Visina	55 mm

Promjer žice

Korisni presjek

Očuvanje funkcije

Opis proizvoda

Opis proizvoda

Mrežna polica s formiranom spojnicom visine 55 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB. Detaljne informacije vezane uz UL klasifikaciju možete pronaći u odgovarajućem odobrenju za ugradnju.

Tehnički podaci

Tehnički podaci

bezvijčana spojnica	da
Boja	cink
CO₂ otisak (GWP) od kolijevke do vrata	1,589 kg CO₂e / 1 Metar

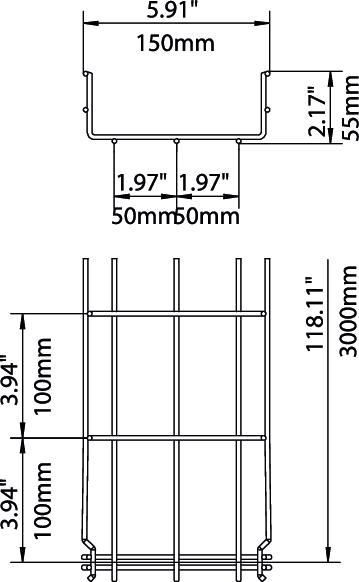

Dimenzija	55x150x3000
Duljina	3000 mm
Integrirani pregradni zid	bez
Izvedba spojnice	integrirana spojnica
Izvedba velikog raspona	ne
Korisni presjek	6300 mm²
Korisni presjek	63 cm²
Materijal	Čelik
Mjera B	150 mm
Mjera H	58 mm
Nehrđajući plemeniti čelik, obrađen	ne
Oblik profila	U-oblik

Očuvanje funkcije	da
Površina	galvanski pocinčano
Promjer žice	3,9 mm
Razmak podupiranja 1,0m	0,35 kN/m
Razmak podupiranja 1,5m	0,2 kN/m
Razmak podupiranja 2,0m	0,1 kN/m
Razmak podupiranja 2,5m	0,1 kN/m
Širina	5,91 in
Širina	150 mm
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Visina	55 mm
Visina	2,17 in
Vrsta spoja sustava nosača kabela	Pričvršćivanje klik-sustavom
Zaštita od požara	Održavanje funkcionalnosti nosive konstrukcije za određene kabele

Tehnički podaci

Dijagram opterećenja mrežnog kanala GR-Magic tipa GRM 55

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Visina	Promjer žice	Korisni presjek	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001446	m	3 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	da	6001447	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001450	m	3 m
GRM 55 450 G	3000 mm	450 mm	55 mm	4,8 mm	195 cm²	ne	6001451	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001454	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Uskočni poklopac za mrežne police FS	DGRR 150 FS	6001844	m	3 m
Kutna spojnica	GEV 36 G	6016715	Komada	20 Komada

Pribor za montažu

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Pregrada 45 FS	TSG 45 FS	6062033	m	3 m
Pričvrsnica za pričvršćenje pregrade	KS GR A2	6062282	Komada	30 Komada
Rubni zaštitni lim za kabele FS	KAB GR FS	6220139	Komada	10 Komada
