Mrežna polica GR-Magic® 55 A4 3000 | 50 | 55 | 3,9 | 16 | da
morepic-1 morepic-2 video-1 video-2 video-3

Mrežna polica GR-Magic® 55 A4

Brt. art. 6001087 | EAN 4012195431046

3000 mm
55 mm
Opis proizvoda

Opis proizvoda

Mrežna polica visine 55 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Razred očuvanja funkcije E30
  • Function maintenance class E60
  • Razred očuvanja funkcije E90
Tehnički podaci

Tehnički podaci

bezvijčana spojnica da

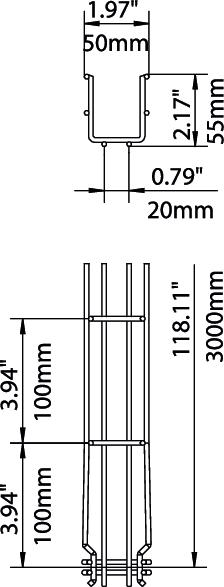

Dimenzija 55x50x3000
Duljina 3000 mm
Integrirani pregradni zid bez
Izvedba spojnice integrirana spojnica
Izvedba velikog raspona ne
Korisni presjek 1600 mm²
Korisni presjek 16 cm²
Materijal nehrđajući čelik 1.4401
Mjera B 52 mm
Mjera H 58 mm
Nehrđajući plemeniti čelik, obrađen da
Oblik profila U-oblik
Očuvanje funkcije da
Površina površina naknadno obrađena
Promjer žice 3,9 mm
Razmak podupiranja 1,0m 0,35 kN/m
Razmak podupiranja 1,5m 0,2 kN/m
Razmak podupiranja 2,0m 0,1 kN/m
Razmak podupiranja 2,5m 0,1 kN/m
Širina 1,97 in
Širina 50 mm
Tip ispitivanja opterećenja prema IEC 61537 Tip II
Visina 55 mm
Visina 2,17 in
Vrsta spoja sustava nosača kabela Pričvršćivanje klik-sustavom
Zaštita od požara Održavanje funkcionalnosti nosive konstrukcije za određene kabele

Tehnički podaci

Dijagram opterećenja mrežnog kanala tipa GRM 55 VA

Dijagram opterećenja mrežnog kanala tipa GRM 55 VA
  • Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
  • Razmak podupiranja u m Razmak podupiranja u m
  • Savijanje drške u mm kod dopuštenog kN/m Savijanje drške u mm kod dopuštenog kN/m
  • Krivulja opterećenja kod ispitivanja Krivulja opterećenja kod ispitivanja
  • Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
  • Krivulja savijanja stranice ovisno o razmaku nosača Krivulja savijanja stranice ovisno o razmaku nosača
Svi tipovi

Svi tipovi

Tip Duljina Širina Visina Promjer žice Korisni presjek Očuvanje funkcije Brt. art. Količina Min. pak.
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² da 6001087
3 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² da 6001088
3 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² da 6001090
3 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² da 6001091
3 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² da 6001093
3 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² da 6001095
3 m
GRM 55 500 A4 3000 mm 500 mm 55 mm 4,8 mm 220 cm² ne 6001097
3 m
GRM 55 600 A4 3000 mm 600 mm 55 mm 4,8 mm 265 cm² ne 6001099
3 m
Pribor

Dodatni pribor sustava

Proizvodi Tip Brt. art. Količina Min. pak.
Kutna spojnica Kutna spojnica GEV 36 A4 6016764
10 Komada
