Mrežna polica GR-Magic® 55 A4
Brt. art. 6001088 | EAN 4012195166016
- Opis proizvoda
-
Opis proizvodaMrežna polica visine 55 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
-
- Tehnički podaci
-
Tehnički podaci

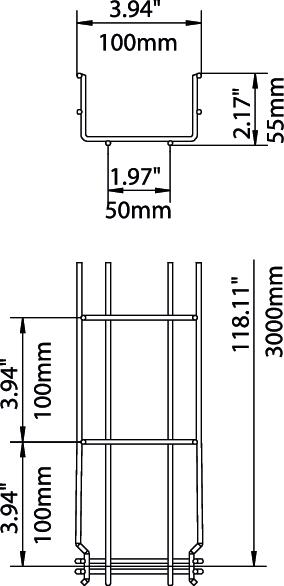

bezvijčana spojnica da Boja oplemenjeni čelik CO₂ otisak (GWP) od kolijevke do vrata 3,644 kg CO₂e / 1 Metar Dimenzija 55x100x3000 Duljina 3000 mm Integrirani pregradni zid bez Izvedba spojnice integrirana spojnica Izvedba velikog raspona ne Korisni presjek 4000 mm² Korisni presjek 40 cm² Materijal nehrđajući čelik 1.4401 Mjera B 100 mm Mjera H 58 mm Nehrđajući plemeniti čelik, obrađen da Oblik profila U-oblik Očuvanje funkcije da Površina površina naknadno obrađena Promjer žice 3,9 mm Razmak podupiranja 1,0m 0,35 kN/m Razmak podupiranja 1,5m 0,2 kN/m Razmak podupiranja 2,0m 0,1 kN/m Razmak podupiranja 2,5m 0,1 kN/m Širina 100 mm Širina 3,94 in Tip ispitivanja opterećenja prema IEC 61537 Tip II Visina 2,17 in Visina 55 mm Vrsta spoja sustava nosača kabela Pričvršćivanje klik-sustavom Zaštita od požara Održavanje funkcionalnosti nosive konstrukcije za određene kabele Tehnički podaci
Dijagram opterećenja mrežnog kanala tipa GRM 55 VA
-
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
-
Razmak podupiranja u m
-
Savijanje drške u mm kod dopuštenog kN/m
-
Krivulja opterećenja kod ispitivanja
-
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
-
Krivulja savijanja stranice ovisno o razmaku nosača
-
- Svi tipovi
-
Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Kutna spojnica
GEV 36 A4 6016764 10 Komada
Poklopac, neperforiran
DRLU 100 A4 6052991 3 m - Preuzimanja
-
Podatkovni list GRM 55 100 A4 / 6001088 , 0.46MB , pdfPriručnik KTS Kabeltragsysteme , 1.61MB , pdfBrošura Mrežni kanali , 2.10MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU izjava o sukladnosti GRM 55 100 A4 / 6001088 , 0.15MB , pdfREACH Izjava o sukladnosti GRM 55 100 A4 / 6001088 , 0.12MB , pdfRoHS Izjava o sukladnosti GRM 55 100 A4 / 6001088 , 0.12MB , pdfOdobrenje VDE odobrenje GRM , 0.50MB , pdfOdobrenje RINA-Odobrenje GRM , 0.61MB , pdfIzjava o zaštiti okoliša Umweltproduktdeklaration (EPD) , 1.48MB , pdfPomoć pri odabiru GR-Magic®. , 2.00MB , pdfUpute za montažu General information on the mounting , 2.61MB , pdfUpute za montažu Upute za montažu mrežnih polica , 9.51MB , pdf
