Mrežna polica GR-Magic® 55 A2 3000 | 50 | 55 | 3,9 | 16 | da
morepic-1 morepic-2 video-1 video-2 video-3

Mrežna polica GR-Magic® 55 A2

Brt. art. 6001070 | EAN 4012195430933

3000 mm
55 mm
Opis proizvoda
Opis proizvoda
Mrežna polica visine 55 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Razred očuvanja funkcije E30
  • Function maintenance class E60
  • Razred očuvanja funkcije E90
Tehnički podaci

Tehnički podaci

bezvijčana spojnica da
Boja oplemenjeni čelik
CO₂ otisak (GWP) od kolijevke do vrata 3,4068 kg CO₂e / 1 Metar

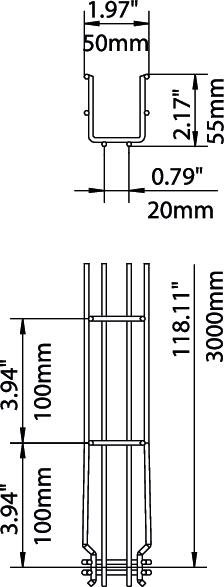

Dimenzija 55x50x3000
Duljina 3000 mm
Integrirani pregradni zid bez
Izvedba spojnice integrirana spojnica
Korisni presjek 1600 mm²
Korisni presjek 16 cm²
Materijal Nehrđajući čelik 1.4301
Mjera B 52 mm
Mjera H 58 mm
Nehrđajući plemeniti čelik, obrađen da
Oblik profila U-oblik
Očuvanje funkcije da
Površina površina naknadno obrađena
Promjer žice 3,9 mm
Razmak podupiranja 1,0m 0,35 kN/m
Razmak podupiranja 1,5m 0,2 kN/m
Razmak podupiranja 2,0m 0,1 kN/m
Razmak podupiranja 2,5m 0,1 kN/m
Širina 1,97 in
Širina 50 mm
Tip ispitivanja opterećenja prema IEC 61537 Tip II
Visina 55 mm
Visina 2,17 in
Vrsta spoja sustava nosača kabela Pričvršćivanje klik-sustavom
Zaštita od požara Održavanje funkcionalnosti nosive konstrukcije za određene kabele

Tehnički podaci

Dijagram opterećenja mrežnog kanala tipa GRM 55 VA

Dijagram opterećenja mrežnog kanala tipa GRM 55 VA
  • Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
  • Razmak podupiranja u m Razmak podupiranja u m
  • Savijanje drške u mm kod dopuštenog kN/m Savijanje drške u mm kod dopuštenog kN/m
  • Krivulja opterećenja kod ispitivanja Krivulja opterećenja kod ispitivanja
  • Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
  • Krivulja savijanja stranice ovisno o razmaku nosača Krivulja savijanja stranice ovisno o razmaku nosača
Svi tipovi

Svi tipovi

Tip Duljina Širina Visina Promjer žice Korisni presjek Očuvanje funkcije Brt. art. Količina Min. pak.
GRM 55 50 A2 3000 mm 50 mm 55 mm 3,9 mm 16 cm² da 6001070
3 m
GRM 55 100 A2 3000 mm 100 mm 55 mm 3,9 mm 40 cm² da 6001072
3 m
GRM 55 150 A2 3000 mm 150 mm 55 mm 3,9 mm 63 cm² da 6001074
3 m
GRM 55 200 A2 3000 mm 200 mm 55 mm 3,9 mm 87 cm² da 6001076
3 m
GRM 55 300 A2 3000 mm 300 mm 55 mm 4,8 mm 129 cm² da 6001078
3 m
GRM 55 400 A2 3000 mm 400 mm 55 mm 4,8 mm 175 cm² da 6001080
3 m
GRM 55 500 A2 3000 mm 500 mm 55 mm 4,8 mm 220 cm² ne 6001082
3 m
GRM 55 600 A2 3000 mm 600 mm 55 mm 4,8 mm 265 cm² ne 6001085
3 m
Pribor

Dodatni pribor sustava

Proizvodi Tip Brt. art. Količina Min. pak.
Uskočni poklopac za mrežne police A2 Uskočni poklopac za mrežne police A2 DGRR 50 A2 6001860
3 m
Kutna spojnica Kutna spojnica GEV 36 A2 6016731
20 Komada

Pribor za montažu

Proizvodi Tip Brt. art. Količina Min. pak.
Pregrada 45 A2 Pregrada 45 A2 TSG 45 A2 6062025
3 m
Pričvrsnica za pričvršćenje pregrade Pričvrsnica za pričvršćenje pregrade KS GR A2 6062282
30 Komada
