Mrežna polica GR-Magic® 55 A2
Brt. art. 6001074 | EAN 4012196101351
- Opis proizvoda
-
Opis proizvodaMrežna polica visine 55 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
-
- Tehnički podaci
-
Tehnički podaci

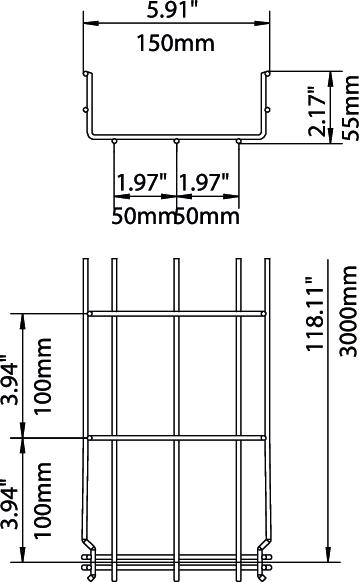

bezvijčana spojnica da Boja oplemenjeni čelik CO₂ otisak (GWP) od kolijevke do vrata 4,312 kg CO₂e / 1 Metar Dimenzija 55x150x3000 Duljina 3000 mm Integrirani pregradni zid bez Izvedba spojnice integrirana spojnica Korisni presjek 63 cm² Korisni presjek 6300 mm² Materijal Nehrđajući čelik 1.4301 Mjera B 150 mm Mjera H 58 mm Nehrđajući plemeniti čelik, obrađen da Oblik profila U-oblik Očuvanje funkcije da Površina površina naknadno obrađena Promjer žice 3,9 mm Razmak podupiranja 1,0m 0,35 kN/m Razmak podupiranja 1,5m 0,2 kN/m Razmak podupiranja 2,0m 0,1 kN/m Razmak podupiranja 2,5m 0,1 kN/m Širina 150 mm Širina 5,91 in Tip ispitivanja opterećenja prema IEC 61537 Tip II Visina 2,17 in Visina 55 mm Vrsta spoja sustava nosača kabela Pričvršćivanje klik-sustavom Zaštita od požara Održavanje funkcionalnosti nosive konstrukcije za određene kabele Tehnički podaci
Dijagram opterećenja mrežnog kanala tipa GRM 55 VA
-
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
-
Razmak podupiranja u m
-
Savijanje drške u mm kod dopuštenog kN/m
-
Krivulja opterećenja kod ispitivanja
-
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
-
Krivulja savijanja stranice ovisno o razmaku nosača
-
- Svi tipovi
-
Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Uskočni poklopac za mrežne police A2
DGRR 150 A2 6001864 3 m
Kutna spojnica
GEV 36 A2 6016731 20 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Pregrada 45 A2
TSG 45 A2 6062025 3 m
Pričvrsnica za pričvršćenje pregrade
KS GR A2 6062282 30 Komada - Preuzimanja
-
