Mrežna polica GR-Magic® 35 G

Brt. art. / Tip

Duljina	3000 mm

Širina

Visina	35 mm

Promjer žice

Korisni presjek

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

Mrežna polica s formiranom spojnicom visine 35 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.

Tehnički podaci

bezvijčana spojnica	da
Boja	cink
CO₂ otisak (GWP) od kolijevke do vrata	0,8706 kg CO₂e / 1 Metar

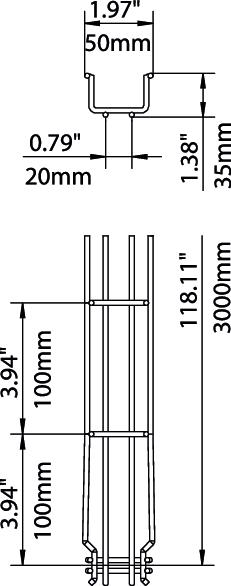

Dimenzija	35x50x3000
Duljina	3000 mm
Integrirani pregradni zid	bez
Izvedba spojnice	integrirana spojnica
Izvedba velikog raspona	ne
Korisni presjek	9,4 cm²
Korisni presjek	1750 mm²
Materijal	Čelik
Mjera B	52 mm
Nehrđajući plemeniti čelik, obrađen	ne

Oblik profila	U-oblik
Očuvanje funkcije	ne
Površina	galvanski pocinčano
Promjer žice	3,9 mm
Razmak podupiranja 1,0m	0,25 kN/m
Razmak podupiranja 1,5m	0,11 kN/m
Razmak podupiranja 2,0m	0,1 kN/m
Širina	50 mm
Širina	1,97 in
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Visina	35 mm
Visina	1 in
Vrsta spoja sustava nosača kabela	Pričvršćivanje klik-sustavom

Tehnički podaci

Svi tipovi

Tip	Duljina	Širina	Visina	Promjer žice	Korisni presjek	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	ne	6000060	m	3 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	ne	6000062	m	3 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	ne	6000063	m	3 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	ne	6000064	m	3 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	ne	6000066	m	3 m

Pribor

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Uskočni poklopac za mrežne police FS	DGRR 50 FS	6001840	m	3 m
Kutna spojnica	GEV 36 G	6016715	Komada	20 Komada

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Pregrada 30 FS	TSG 30 FS	6062050	m	3 m
Pričvrsnica za pričvršćenje pregrade	KS GR A2	6062282	Komada	30 Komada
Rubni zaštitni lim za kabele FS	KAB GR FS	6220139	Komada	10 Komada
