Mrežna polica GR-Magic® 35 A2
Brt. art. 6000054 | EAN 4012195650591
- Opis proizvoda
-
Opis proizvodaMrežna polica visine 35 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
-
- Tehnički podaci
-
Tehnički podaci

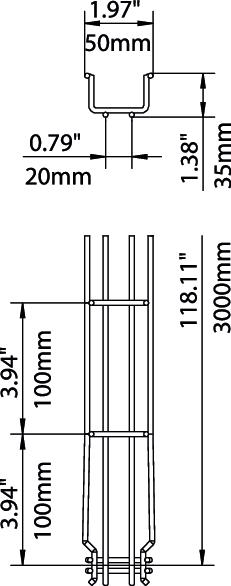

bezvijčana spojnica da Boja oplemenjeni čelik CO₂ otisak (GWP) od kolijevke do vrata 2,3088 kg CO₂e / 1 Metar Dimenzija 35x50x3000 Duljina 3000 mm Integrirani pregradni zid bez Izvedba spojnice integrirana spojnica Izvedba velikog raspona ne Korisni presjek 1750 mm² Korisni presjek 9,4 cm² Materijal Nehrđajući čelik 1.4301 Mjera B 52 mm Nehrđajući plemeniti čelik, obrađen da Oblik profila U-oblik Očuvanje funkcije ne Površina površina naknadno obrađena Promjer žice 3,9 mm Razmak podupiranja 1,0m 0,25 kN/m Razmak podupiranja 1,5m 0,11 kN/m Razmak podupiranja 2,0m 0,1 kN/m Širina 50 mm Širina 2 in Tip ispitivanja opterećenja prema IEC 61537 Tip II Visina 35 mm Visina 1 in Vrsta spoja sustava nosača kabela Pričvršćivanje klik-sustavom Tehnički podaci
Dijagram opterećenja mrežne police GR-Magic tipa GRM 35
-
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
-
Razmak podupiranja u m
-
Savijanje drške u mm kod dopuštenog kN/m
-
Krivulja opterećenja kod ispitivanja
-
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
-
Krivulja savijanja stranice ovisno o razmaku nosača
-
- Svi tipovi
-
Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Uskočni poklopac za mrežne police A2
DGRR 50 A2 6001860 3 m
Kutna spojnica
GEV 36 A2 6016731 20 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Pričvrsnica za pričvršćenje pregrade
KS GR A2 6062282 30 Komada - Preuzimanja
-
