Mrežna polica GR-Magic® 105 G

Brt. art. 6002417 | EAN 4012196021116

3000 mm
105 mm
ne
Opis proizvoda
Opis proizvoda
Mrežna polica visine 105 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA declaration of conformity
Tehnički podaci

Tehnički podaci

bezvijčana spojnica da
Boja cink
CO₂ otisak (GWP) od kolijevke do vrata 6,616 kg CO₂e / 1 Metar

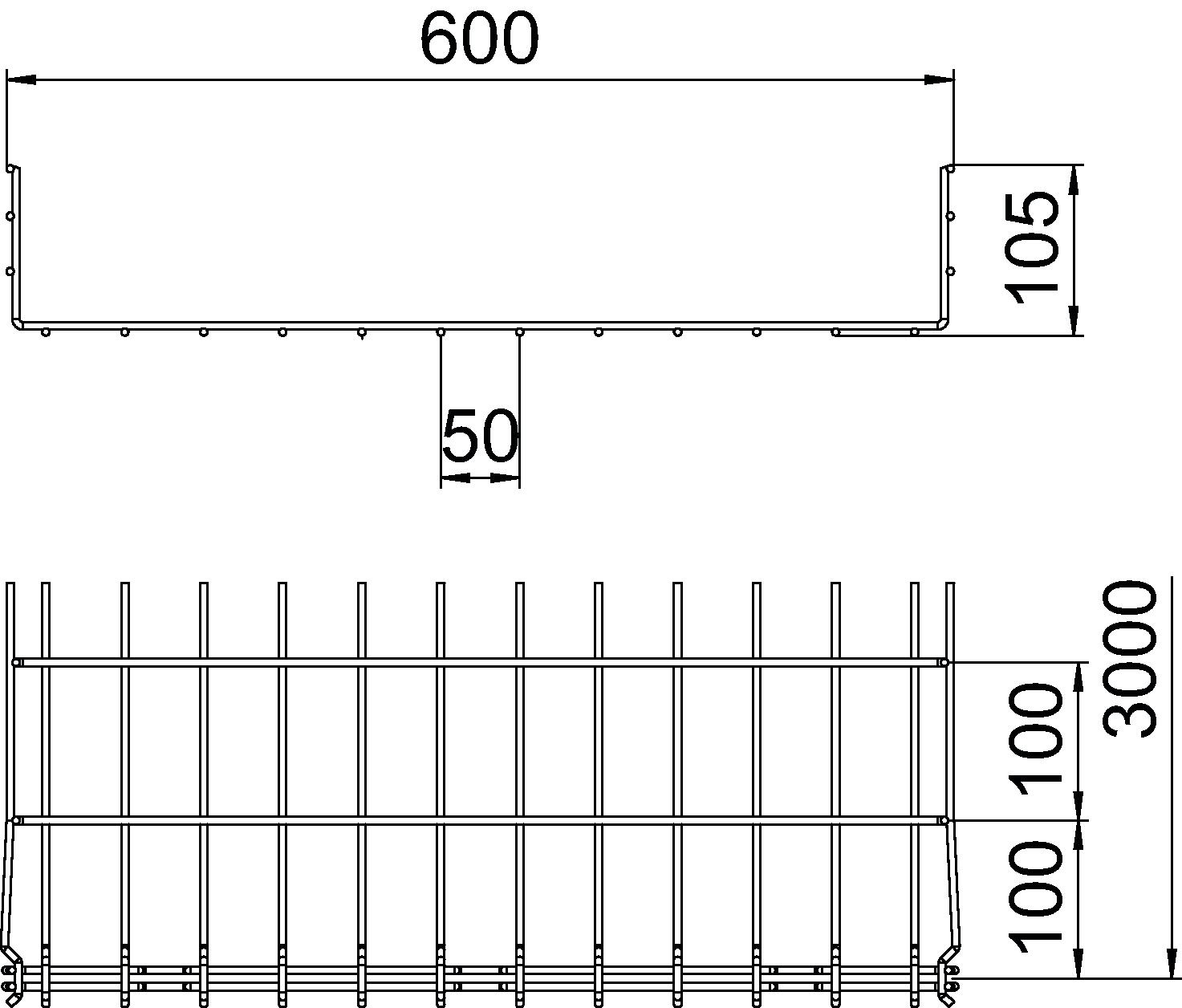

Dimenzija 105x600x3000
Duljina 3000 mm
Integrirani pregradni zid bez
Izvedba spojnice integrirana spojnica
Izvedba velikog raspona ne
Korisni presjek 55400 mm²
Korisni presjek 554 cm²
Materijal Čelik
Mjera B 600 mm
Mjera H 108 mm
Nehrđajući plemeniti čelik, obrađen ne
Oblik profila U-oblik
Očuvanje funkcije ne
Površina galvanski pocinčano
Promjer žice 4,8 mm
Razmak podupiranja 1,0m 1,6 kN/m
Razmak podupiranja 1,5m 0,8 kN/m
Razmak podupiranja 2,0m 0,5 kN/m
Razmak podupiranja 2,5m 0,33 kN/m
Razmak podupiranja 3,0m 0,3 kN/m
Širina 23,62 in
Širina 600 mm
Tip ispitivanja opterećenja prema IEC 61537 Tip II
Visina 105 mm
Visina 4,13 in
Vrsta spoja sustava nosača kabela Pričvršćivanje klik-sustavom
Svi tipovi

Svi tipovi

Tip Duljina Širina Visina Promjer žice Korisni presjek Očuvanje funkcije Brt. art. Količina Min. pak.
GRM 105 100 G 3000 mm 100 mm 105 mm 3,9 mm 82 cm² ne 6002402
3 m
GRM 105 150 G 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ne 6002404
3 m
GRM 105 200 G 3000 mm 200 mm 105 mm 4,8 mm 175 cm² ne 6002406
3 m
GRM 105 300 G 3000 mm 300 mm 105 mm 4,8 mm 268 cm² ne 6002408
3 m
GRM 105 400 G 3000 mm 400 mm 105 mm 4,8 mm 363 cm² ne 6002410
3 m
GRM 105 450 G 3000 mm 450 mm 105 mm 4,8 mm 411 cm² ne 6002413
3 m
GRM 105 500 G 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ne 6002415
3 m
GRM 105 600 G 3000 mm 600 mm 105 mm 4,8 mm 554 cm² ne 6002417
3 m
Pribor

Dodatni pribor sustava

Proizvodi Tip Brt. art. Količina Min. pak.
Uskočni poklopac za mrežne police FS Uskočni poklopac za mrežne police FS DGRR 600 FS 6001854
3 m
Kutna spojnica Kutna spojnica GEV 36 G 6016715
20 Komada

Pribor za montažu

Proizvodi Tip Brt. art. Količina Min. pak.
Pregrada 85 FS Pregrada 85 FS TSG 85 FS 6062114
3 m
Pričvrsnica za pričvršćenje pregrade Pričvrsnica za pričvršćenje pregrade KS GR A2 6062282
30 Komada
Rubni zaštitni lim za kabele FS Rubni zaštitni lim za kabele FS KAB GR FS 6220139
10 Komada
