Mrežna polica GR-Magic® 105 G

Brt. art. / Tip

Duljina	3000 mm

Širina

Visina	105 mm

Promjer žice

Korisni presjek

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

Mrežna polica visine 105 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.

Tehnički podaci

bezvijčana spojnica	da
Boja	cink
CO₂ otisak (GWP) od kolijevke do vrata	3,5766 kg CO₂e / 1 Metar

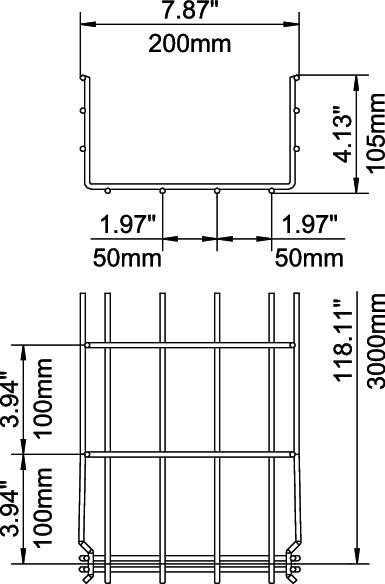

Dimenzija	105x200x3000
Duljina	3000 mm
Integrirani pregradni zid	bez
Izvedba spojnice	integrirana spojnica
Izvedba velikog raspona	ne
Korisni presjek	17500 mm²
Korisni presjek	175 cm²
Materijal	Čelik
Mjera B	200 mm
Mjera H	108 mm
Nehrđajući plemeniti čelik, obrađen	ne
Oblik profila	U-oblik

Očuvanje funkcije	ne
Površina	galvanski pocinčano
Promjer žice	4,8 mm
Razmak podupiranja 1,0m	1 kN/m
Razmak podupiranja 1,5m	0,7 kN/m
Razmak podupiranja 2,0m	0,4 kN/m
Razmak podupiranja 2,5m	0,25 kN/m
Razmak podupiranja 3,0m	0,25 kN/m
Širina	7,87 in
Širina	200 mm
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Visina	4,13 in
Visina	105 mm
Vrsta spoja sustava nosača kabela	Pričvršćivanje klik-sustavom

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Visina	Promjer žice	Korisni presjek	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	ne	6002402	m	3 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	ne	6002404	m	3 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	ne	6002406	m	3 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	ne	6002408	m	3 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	ne	6002410	m	3 m
GRM 105 450 G	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	ne	6002413	m	3 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	ne	6002415	m	3 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	ne	6002417	m	3 m

Pribor

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Uskočni poklopac za mrežne police FS	DGRR 200 FS	6001846	m	3 m
Kutna spojnica	GEV 36 G	6016715	Komada	20 Komada

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
Pričvrsnica za pričvršćenje pregrade	KS GR A2	6062282	Komada	30 Komada
Rubni zaštitni lim za kabele FS	KAB GR FS	6220139	Komada	10 Komada
