Mrežna polica GR-Magic® 105 FT

Brt. art. / Tip

Duljina	3000 mm

Širina

Visina	105 mm

Promjer žice

Korisni presjek

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

Mrežna polica visine 105 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.

Tehnički podaci

bezvijčana spojnica	da

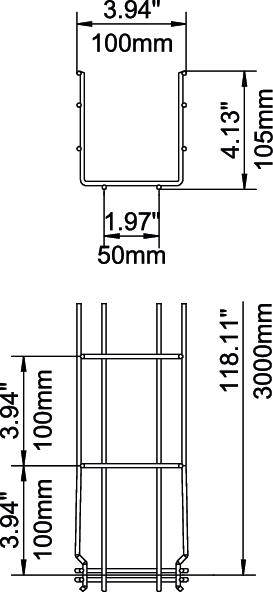

Dimenzija	105x100x3000
Duljina	3000 mm
Integrirani pregradni zid	bez
Izvedba spojnice	integrirana spojnica
Izvedba velikog raspona	ne
Korisni presjek	82 cm²
Korisni presjek	8200 mm²
Materijal	Čelik
Mjera B	100 mm
Mjera H	108 mm
Nehrđajući plemeniti čelik, obrađen	ne
Oblik profila	U-oblik
Očuvanje funkcije	ne

Površina	vruće pocinčano
Promjer žice	3,9 mm
Razmak podupiranja 1,0m	0,8 kN/m
Razmak podupiranja 1,5m	0,55 kN/m
Razmak podupiranja 2,0m	0,37 kN/m
Razmak podupiranja 2,5m	0,27 kN/m
Razmak podupiranja 3,0m	0,25 kN/m
Širina	100 mm
Širina	3,94 in
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Visina	105 mm
Visina	4,13 in
Vrsta spoja sustava nosača kabela	Pričvršćivanje klik-sustavom

Svi tipovi

Tip	Duljina	Širina	Visina	Promjer žice	Korisni presjek	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	ne	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	ne	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	ne	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	ne	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	ne	6002439	m	3 m
GRM 105 450 FT	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	ne	6002441	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	ne	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	ne	6002445	m	3 m

Pribor

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Uskočni poklopac za mrežne police FT	DGRR 100 FT	6001822	m	3 m
Kutna spojnica FT	GEV 36 FT	6016723	Komada	20 Komada

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Pričvrsnica za pričvršćenje pregrade	KS GR A2	6062282	Komada	30 Komada
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
Rubni zaštitni lim za kabele FT	KAB GR FT	6220142	Komada	10 Komada
