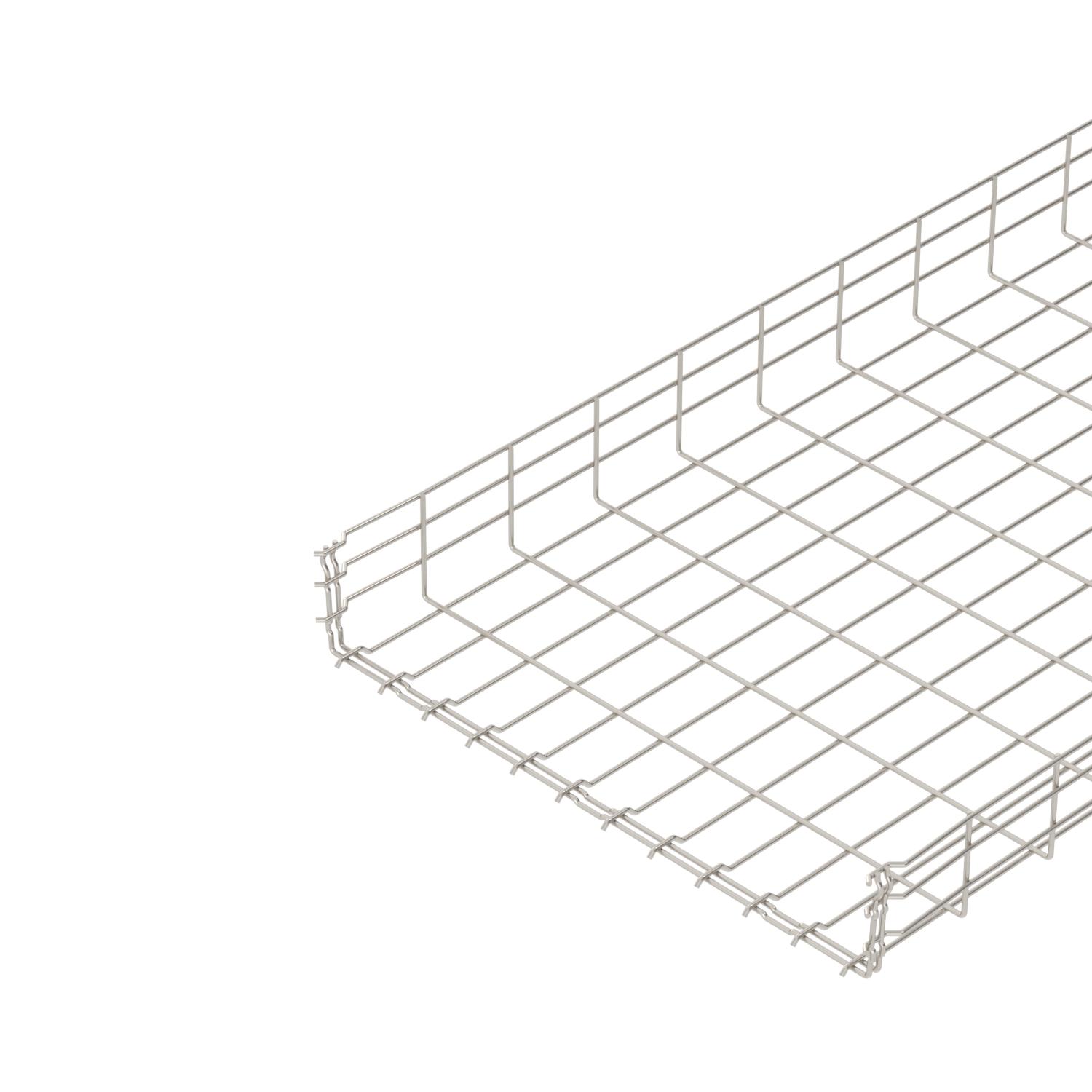

Mrežna polica GR-Magic® 105 A4
Brt. art. 6002485 | EAN 4012195875017
- Opis proizvoda
-
Opis proizvodaMrežna polica visine 105 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
-
- Tehnički podaci
-
Tehnički podaci

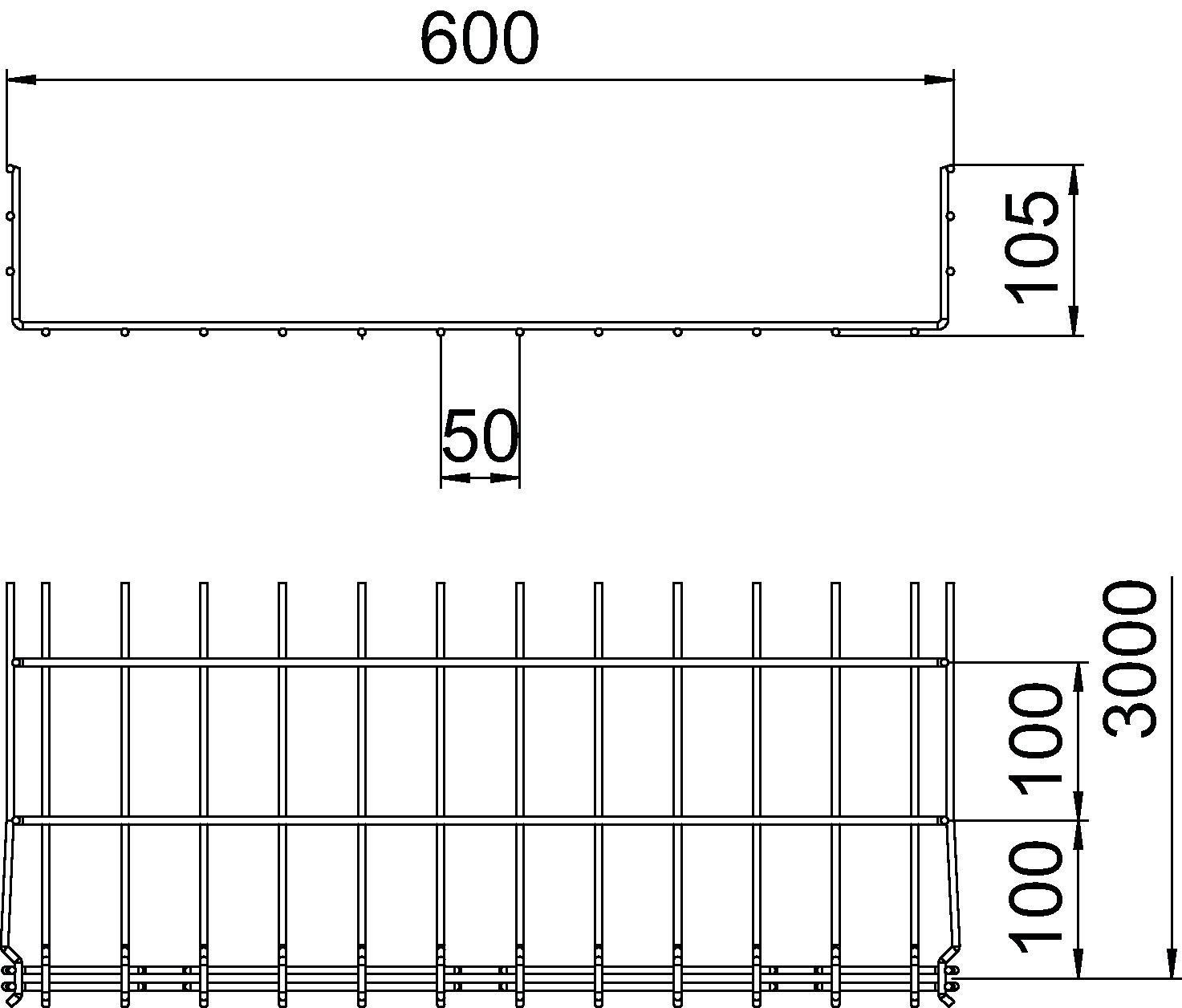

bezvijčana spojnica da Boja oplemenjeni čelik CO₂ otisak (GWP) od kolijevke do vrata 17,882 kg CO₂e / 1 Metar Dimenzija 105x600x3000 Duljina 3000 mm Integrirani pregradni zid bez Izvedba spojnice integrirana spojnica Izvedba velikog raspona ne Korisni presjek 554 cm² Korisni presjek 55400 mm² Materijal nehrđajući čelik 1.4401 Mjera B 600 mm Mjera H 108 mm Nehrđajući plemeniti čelik, obrađen da Oblik profila U-oblik Očuvanje funkcije ne Površina površina naknadno obrađena Promjer žice 4,8 mm Razmak podupiranja 1,0m 1,25 kN/m Razmak podupiranja 1,5m 0,85 kN/m Razmak podupiranja 2,0m 0,6 kN/m Razmak podupiranja 2,5m 0,42 kN/m Razmak podupiranja 3,0m 0,3 kN/m Širina 23,62 in Širina 600 mm Tip ispitivanja opterećenja prema IEC 61537 Tip II Visina 105 mm Visina 4,13 in Vrsta spoja sustava nosača kabela Pričvršćivanje klik-sustavom Tehnički podaci
Dijagram opterećenja mrežne police tipa GRM 105
-
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
-
Razmak podupiranja u m
-
Savijanje drške u mm kod dopuštenog kN/m
-
Krivulja opterećenja kod ispitivanja
-
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
-
Krivulja savijanja stranice ovisno o razmaku nosača
-
- Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Kutna spojnica
GEV 36 A4 6016764 10 Komada - Preuzimanja
-
