Mrežna polica GR-Magic® 105 A4

Brt. art. 6002483 | EAN 4012195874980

3000 mm
105 mm
ne
Opis proizvoda
Opis proizvoda
Mrežna polica visine 105 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
Tehnički podaci

Tehnički podaci

bezvijčana spojnica da
Boja oplemenjeni čelik
CO₂ otisak (GWP) od kolijevke do vrata 16,045 kg CO₂e / 1 Metar

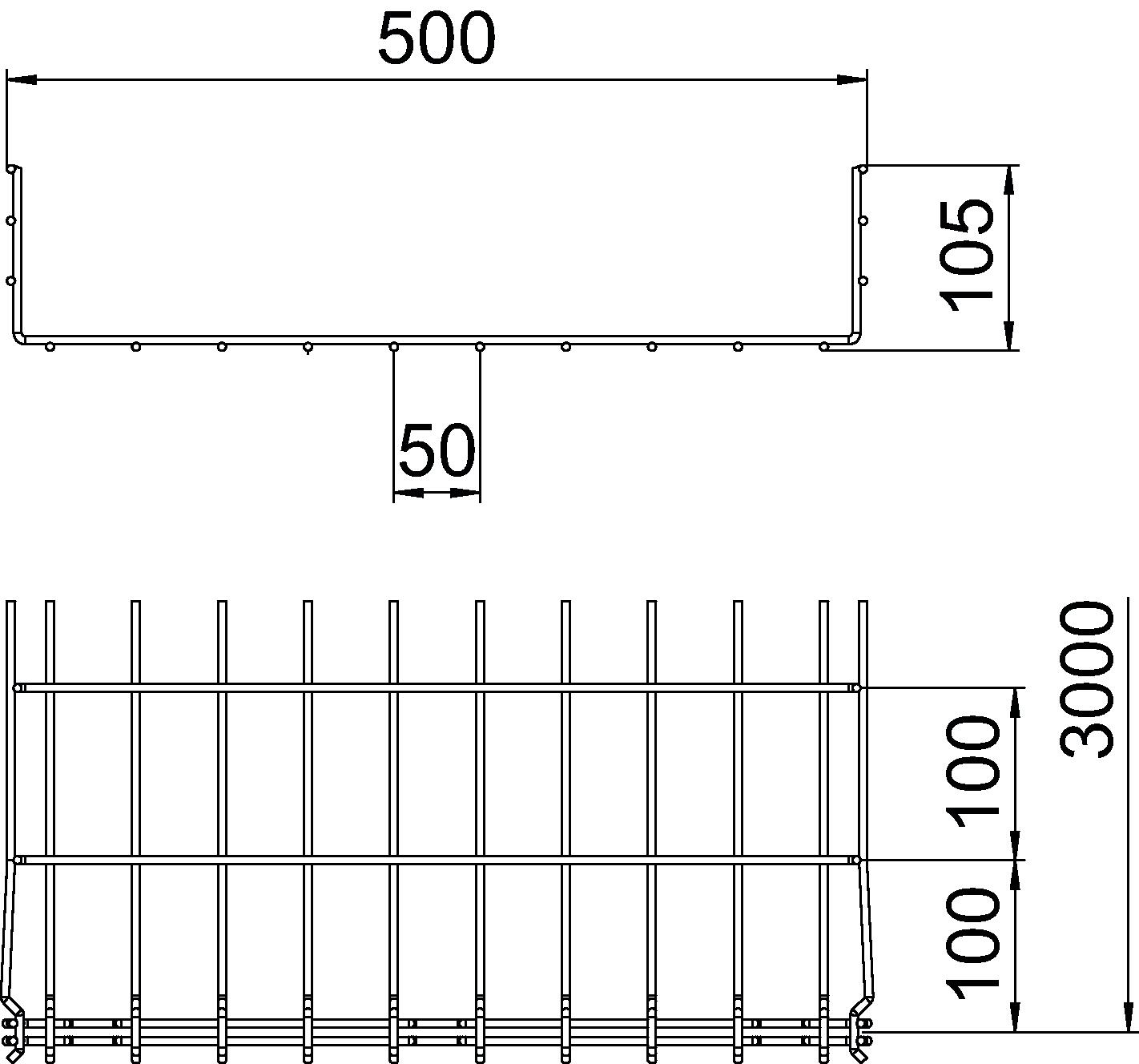

Dimenzija 105x500x3000
Duljina 3000 mm
Integrirani pregradni zid bez
Izvedba spojnice integrirana spojnica
Izvedba velikog raspona ne
Korisni presjek 45900 mm²
Korisni presjek 459 cm²
Materijal nehrđajući čelik 1.4401
Mjera B 500 mm
Mjera H 108 mm
Nehrđajući plemeniti čelik, obrađen da
Oblik profila U-oblik
Očuvanje funkcije ne
Površina površina naknadno obrađena
Promjer žice 4,8 mm
Razmak podupiranja 1,0m 1,25 kN/m
Razmak podupiranja 1,5m 0,85 kN/m
Razmak podupiranja 2,0m 0,6 kN/m
Razmak podupiranja 2,5m 0,42 kN/m
Razmak podupiranja 3,0m 0,3 kN/m
Širina 19,69 in
Širina 500 mm
Tip ispitivanja opterećenja prema IEC 61537 Tip II
Visina 105 mm
Visina 4,13 in
Vrsta spoja sustava nosača kabela Pričvršćivanje klik-sustavom

Tehnički podaci

Dijagram opterećenja mrežne police tipa GRM 105

Dijagram opterećenja mrežne police tipa GRM 105
  • Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
  • Razmak podupiranja u m Razmak podupiranja u m
  • Savijanje drške u mm kod dopuštenog kN/m Savijanje drške u mm kod dopuštenog kN/m
  • Krivulja opterećenja kod ispitivanja Krivulja opterećenja kod ispitivanja
  • Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
  • Krivulja savijanja stranice ovisno o razmaku nosača Krivulja savijanja stranice ovisno o razmaku nosača
Svi tipovi

Svi tipovi

Tip Duljina Širina Visina Promjer žice Korisni presjek Očuvanje funkcije Brt. art. Količina Min. pak.
GRM 105 150 A4 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ne 6002476
3 m
GRM 105 500 A4 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ne 6002483
3 m
GRM 105 600 A4 3000 mm 600 mm 105 mm 4,8 mm 554 cm² ne 6002485
3 m
Pribor

Dodatni pribor sustava

Proizvodi Tip Brt. art. Količina Min. pak.
Kutna spojnica Kutna spojnica GEV 36 A4 6016764
10 Komada
Poklopac, neperforiran Poklopac, neperforiran DRLU 500 A4 6052996
3 m
