Mrežna polica GR-Magic® 105 A2
Brt. art. 6002455 | EAN 4012195422624
- Opis proizvoda
-
Opis proizvodaMrežna polica visine 105 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
-
- Tehnički podaci
-
Tehnički podaci

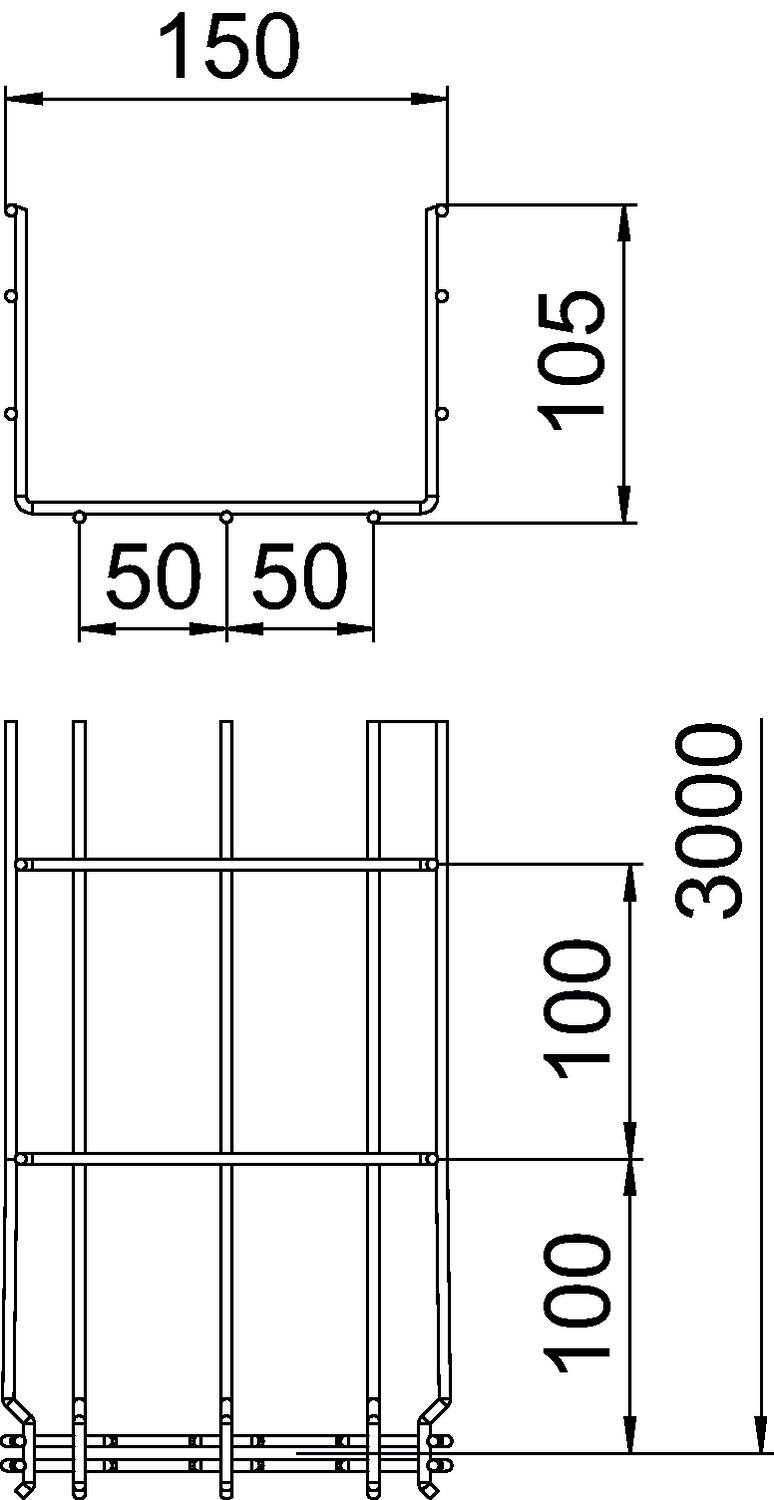

bezvijčana spojnica da Boja oplemenjeni čelik CO₂ otisak (GWP) od kolijevke do vrata 5,675 kg CO₂e / 1 Metar Dimenzija 105x150x3000 Duljina 3000 mm Integrirani pregradni zid bez Izvedba spojnice integrirana spojnica Izvedba velikog raspona ne Korisni presjek 130 cm² Korisni presjek 13000 mm² Materijal Nehrđajući čelik 1.4301 Mjera B 150 mm Mjera H 108 mm Nehrđajući plemeniti čelik, obrađen da Oblik profila U-oblik Očuvanje funkcije ne Površina površina naknadno obrađena Promjer žice 3,9 mm Razmak podupiranja 1,0m 0,8 kN/m Razmak podupiranja 1,5m 0,55 kN/m Razmak podupiranja 2,0m 0,37 kN/m Razmak podupiranja 2,5m 0,27 kN/m Razmak podupiranja 3,0m 0,25 kN/m Širina 150 mm Širina 5,91 in Tip ispitivanja opterećenja prema IEC 61537 Tip II Visina 105 mm Visina 4,13 in Vrsta spoja sustava nosača kabela Pričvršćivanje klik-sustavom Tehnički podaci
Dijagram opterećenja mrežne police tipa GRM 105
-
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
-
Razmak podupiranja u m
-
Savijanje drške u mm kod dopuštenog kN/m
-
Krivulja opterećenja kod ispitivanja
-
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
-
Krivulja savijanja stranice ovisno o razmaku nosača
-
- Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.

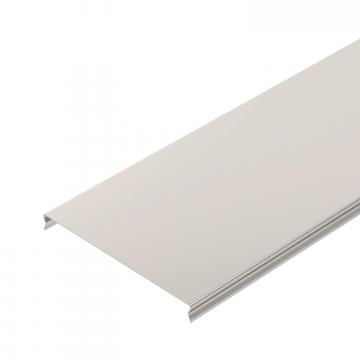

Uskočni poklopac za mrežne police A2
DGRR 150 A2 6001864 3 m
Kutna spojnica
GEV 36 A2 6016731 20 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Pričvrsnica za pričvršćenje pregrade
KS GR A2 6062282 30 Komada - Preuzimanja
-
Podatkovni list GRM 105 150 A2 / 6002455 , 0.34MB , pdfPriručnik KTS Kabeltragsysteme , 1.61MB , pdfBrošura Mrežni kanali , 2.10MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU izjava o sukladnosti GRM 105 150 A2 / 6002455 , 0.15MB , pdfREACH Izjava o sukladnosti GRM 105 150 A2 / 6002455 , 0.12MB , pdfRoHS Izjava o sukladnosti GRM 105 150 A2 / 6002455 , 0.12MB , pdfOdobrenje VDE odobrenje GRM , 0.50MB , pdfOdobrenje RINA-Odobrenje GRM , 0.61MB , pdfIzjava o zaštiti okoliša Umweltproduktdeklaration (EPD) , 1.48MB , pdfPomoć pri odabiru GR-Magic®. , 2.00MB , pdfUpute za montažu General information on the mounting , 2.61MB , pdfUpute za montažu Upute za montažu mrežnih polica , 9.51MB , pdf
