Modul za zaštitu od prenapona ÜSM-10-230l1P+PE 1+N/PE | 255 | IP20

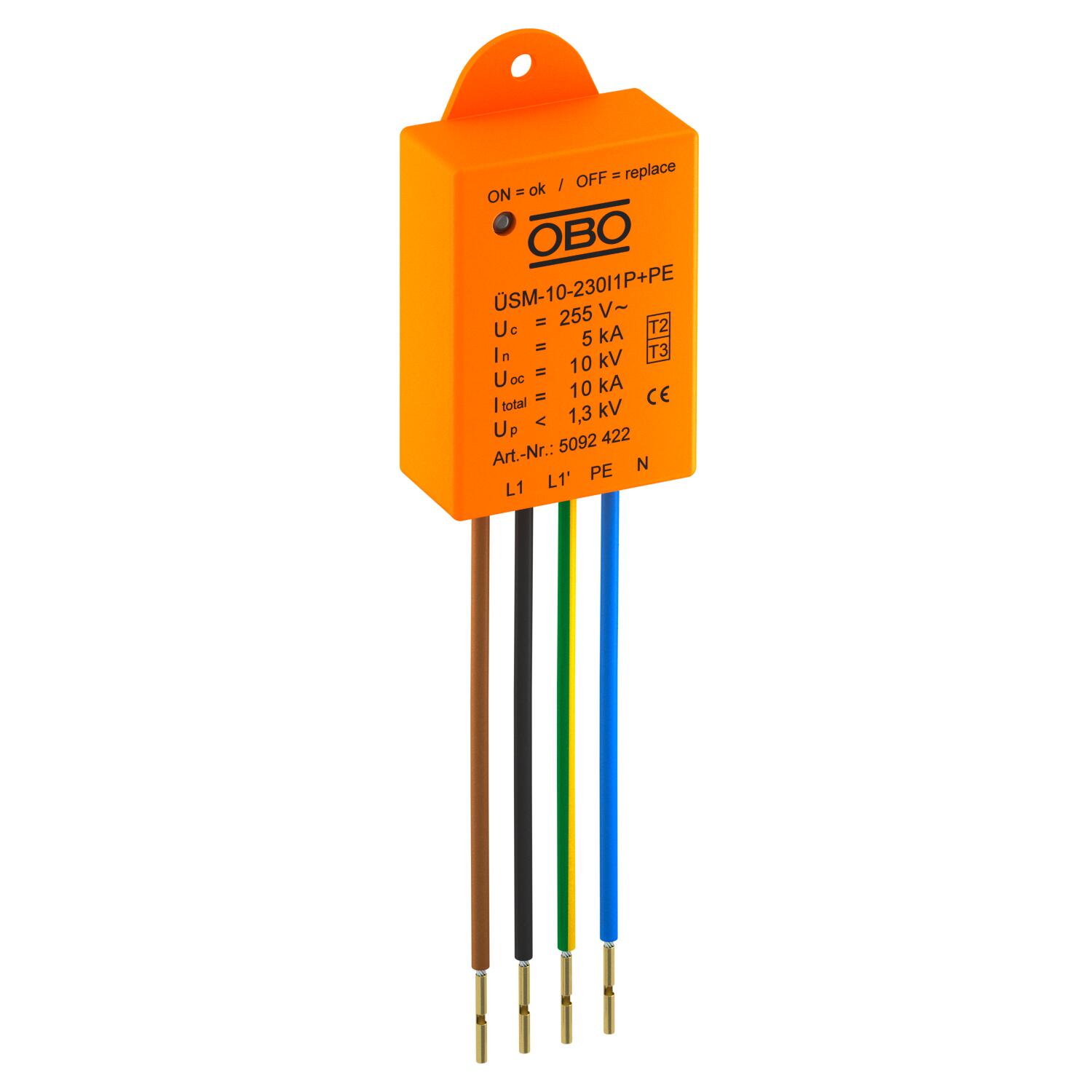

Modul za zaštitu od prenapona ÜSM-10-230l1P+PE

Brt. art. 5092422 | EAN 4012196426720

Brt. art. / Tip	5092422 / ÜSM-10-230I1P+PE

Broj polova	1+N/PE

Najviši trajni napon AC	255 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Modul za zaštitu od prenapona tip 2+3 prema HRN EN 61643-11 za mreže 230/400 V.

Namijenjena za zaštitu elektroničkih uređaja kao npr. LED transformatora.

• S indikatorom funkcije i isključivanjem strujnog kruga kod prestanka rada odvodnika prenapona
• Male dimenzije za ugradnju u kućišta na stupu, odnosno ispred transformatora
• Za primjenu u kućištima LED svjetiljki ispred transformatora
• Zaštitni sklop s kapacitetom odvodnje 10 kA
• Ograničenje prenapona ispod 1300V (razina zaštite)
• Za LED svjetiljke s PE vodičem
Primjena: kućišta, razvodne kutije, kabelske police, podne instalacije
Za zaštitu elektroničkih trošila, kao npr. LED svjetiljki od prenapona.

Tehnički podaci

Tehnički podaci

Broj polova	1+N/PE
Dimenzija	230V

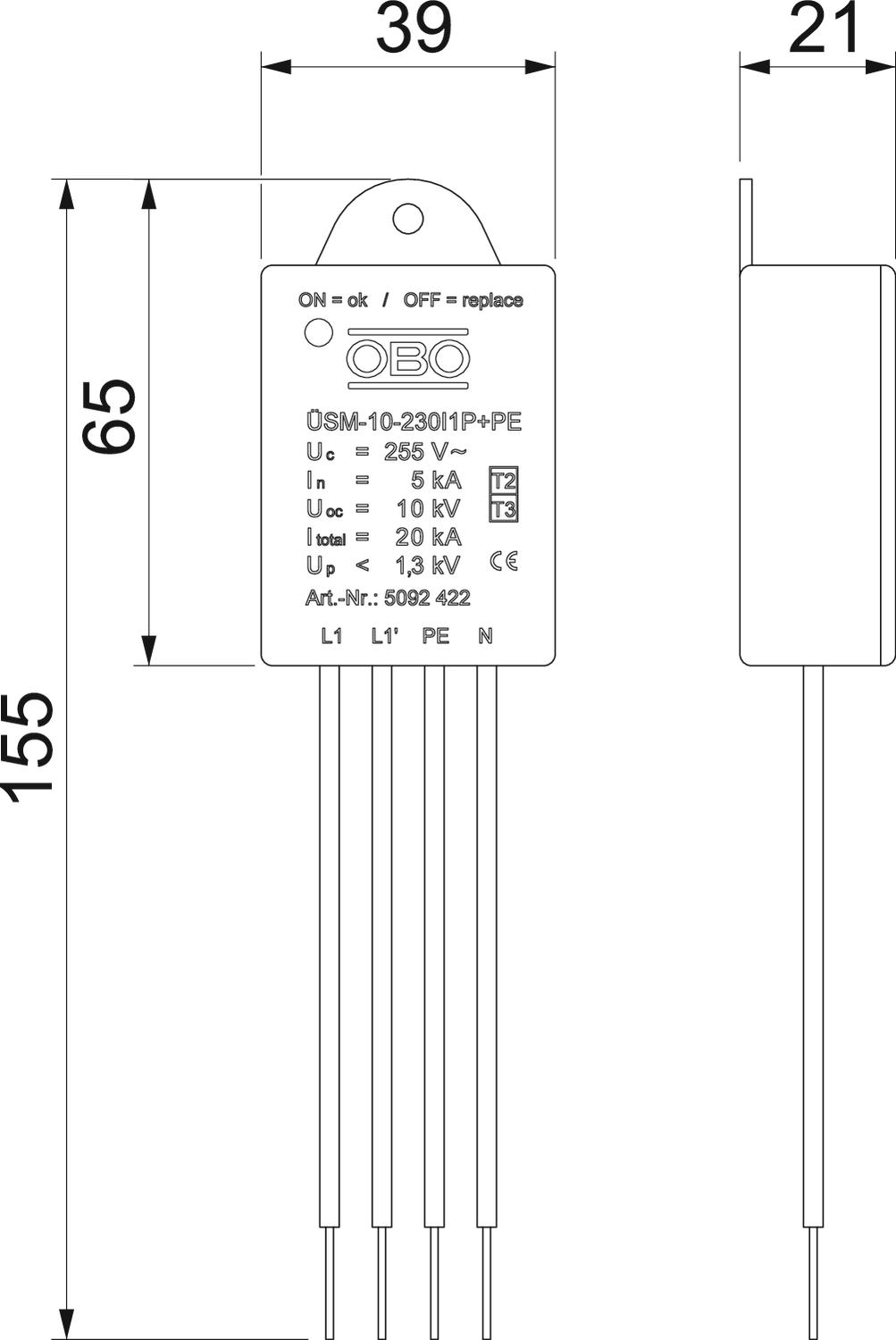

Duljina	155 mm
Dužina priključnog kabela	0,09 m
Ispitni razred tipa 2	da
Ispitni razred tipa 3	da
Izvedba	1 - polan + NPE za SK I
LPZ	1→2
Maksimalna odvodna struja (8/20 μs)	10 kA
Maksimalna odvodna struja (8/20 μs) [L-N]	10 kA
Maksimalna odvodna struja (8/20 μs) [N-PE]	10 kA
Maksimalni predosigurač	16
Maksimalni predosigurač	16 A
Min. temperatura za obradu	-40 °C
Način montaže	ostalo
Najviši trajni napon (L-N)	255 V
Najviši trajni napon (N-PE)	255 V
Najviši trajni napon AC	255 V

Nazivna odvodna struja (8/20 µs)	5 kA
Nazivna odvodna struja (8/20 µs) [L-N]	5 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	5 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	10 kA
Nazivni napon AC (50 / 60 Hz)	230 V
OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka)	16 A
Razina zaštite linija - linija	1300 V
Razina zaštite linija - zemlja	1300 V
Razina zaštite [L-N]	≤1300
Signalizacija na uređaju	optički
Širina	40 mm
SPD sukladno IEC 61643-1	class II+III
Stupanj zaštite	IP20
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 2+3
Visina	21 mm
Vrijeme odziva	<25 ns
Zajednička razina zaštite [L-PE]	1300 kV
