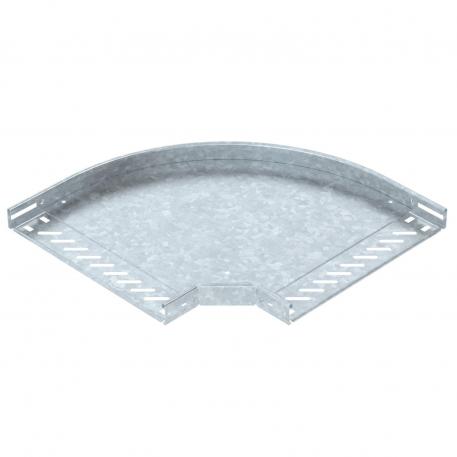

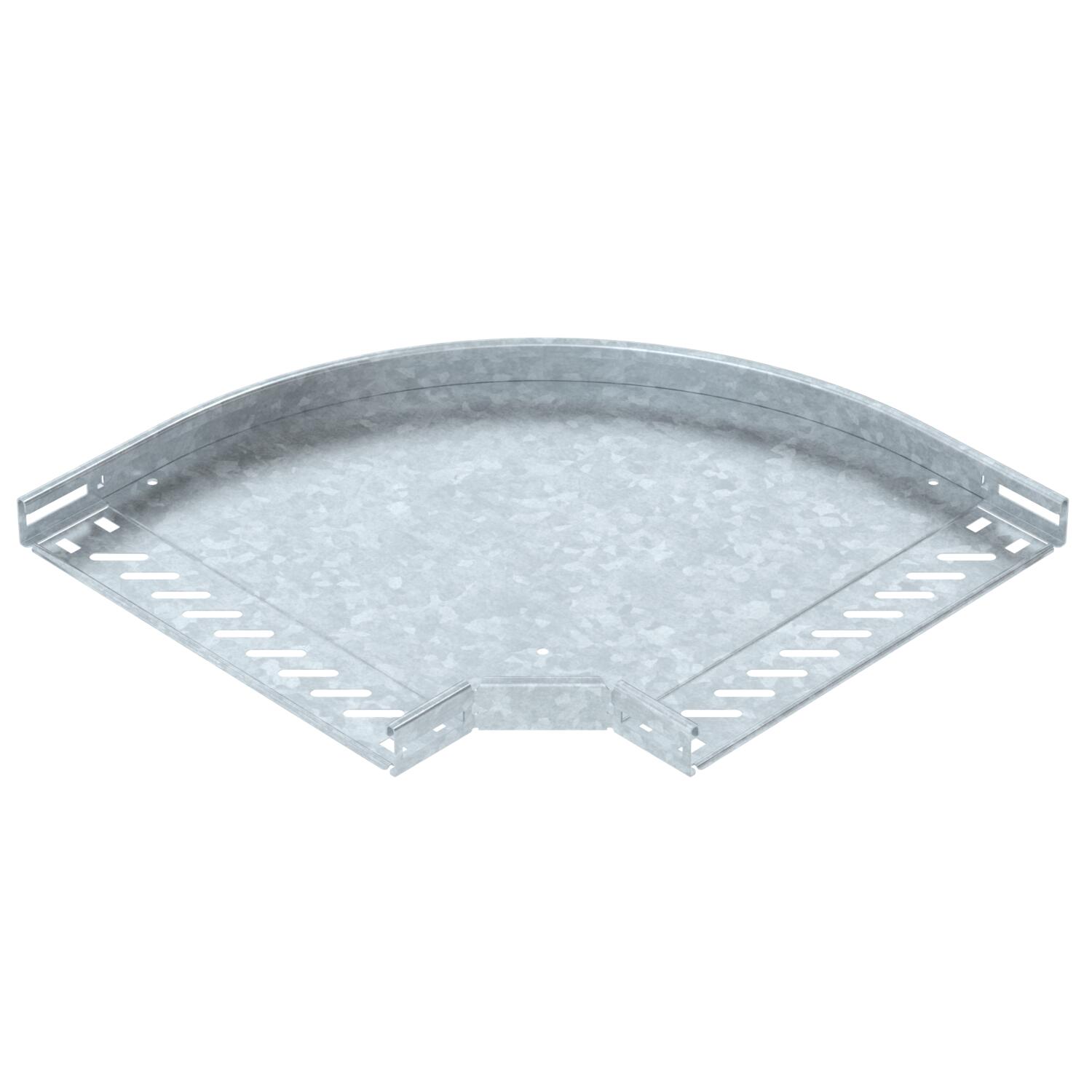

Luk od 90° 35 FT
Brt. art. 6036514 | EAN 4012197344405
- Opis proizvoda
-
Opis proizvodaLuk od 90° za izradu vodoravnog grananja, tipski dio za kabelske police visine stranica 35 mm koje se mogu uglaviti i pričvrstiti vijcima. Vijčani spoj s pomoću torban vijaka tipa FRS i proširenih matica M6. Za primjenu u unutarnjim i vanjskim prostorima. Materijal za pričvršćivanje mora se naručiti zasebno.
-
- Tehnički podaci
-
Tehnički podaci

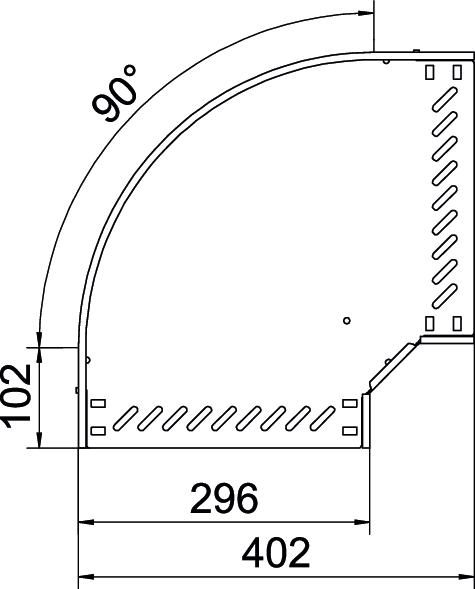

Bočna perforacija da Boja cink Debljina lima 0,8 mm Debljina podnog lima 0,8 mm Debljina stranice 1,25 mm Dimenzija 35x300 Izvedba spojnice integrirana spojnica Izvedba velikog raspona ne Materijal Čelik Mjera B 300 mm Montažna perforacija u podu da NATO šablona za bušenje ne Nehrđajući plemeniti čelik, obrađen ne Oblik Kruti kut Očuvanje funkcije ne Površina vruće pocinčano Preporučeni broj vijaka 10 St. Promjena smjera horizontalno S poklopcem ne Savijanje (kut) 90° Širina 300 mm Temperaturno područje korištenja, maks. 120 °C Temperaturno područje korištenja, min. -20 °C Visina 35 mm Vrsta spoja sustava nosača kabela navijano - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Poklopac za luk od 90° DD
RBD 90 300 DD 6036956 1 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
