LightningController Compact - MCF75 3 | 25 | da | 255 | IP20

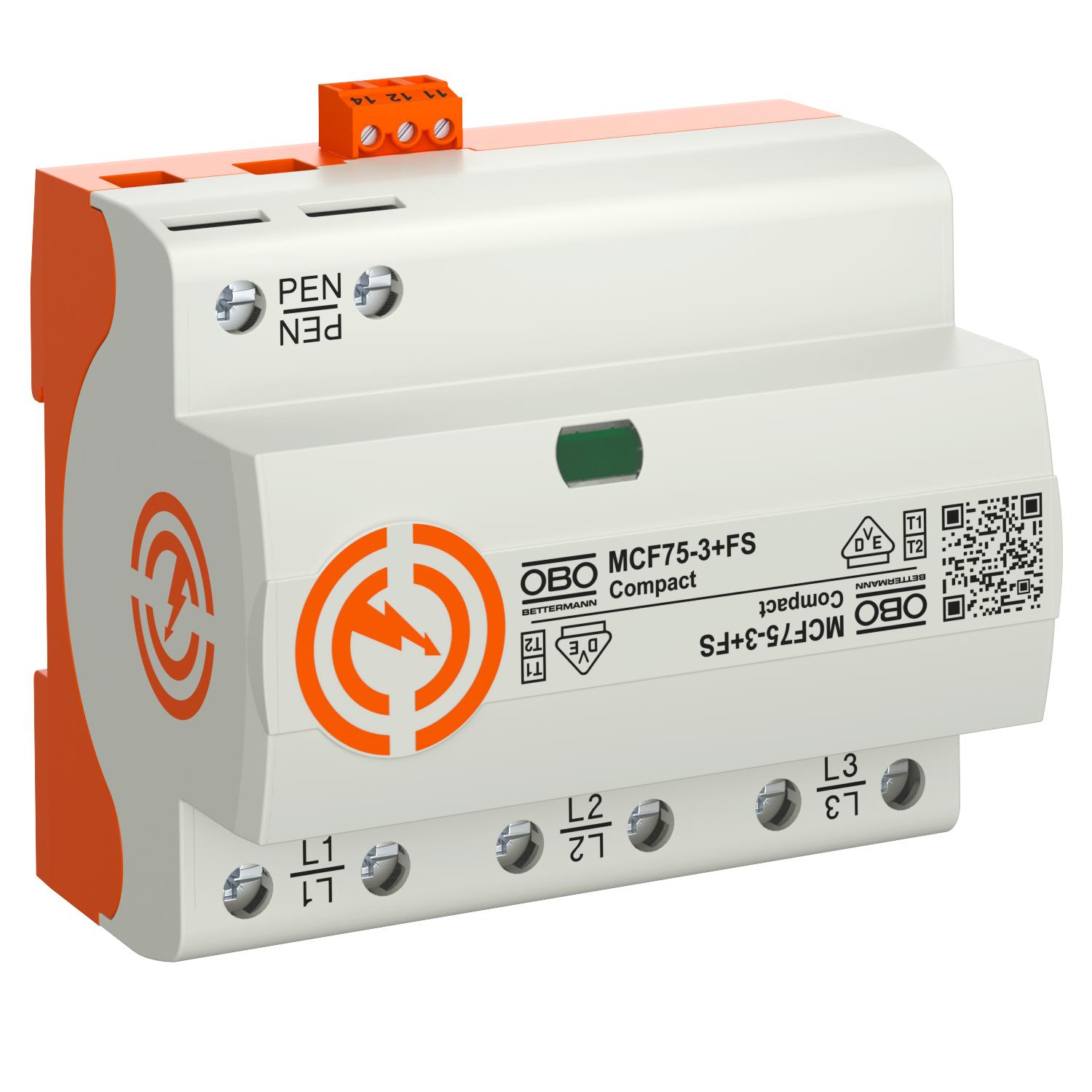

LightningController Compact - MCF75

Brt. art. 5096981 | EAN 4012196487325

Brt. art. / Tip	5096981 / MCF75-3+FS

Broj polova	3

Struja munje (10/350 μs)	25 kA

Daljinska signalizacija	da

Najviši trajni napon AC	255 V

Stupanj zaštite	IP20

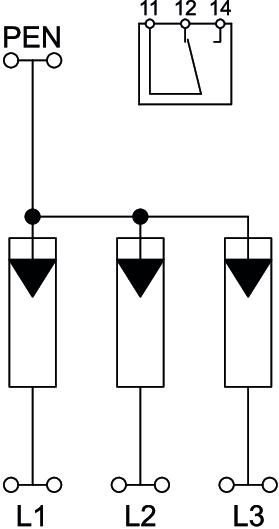

Opis proizvoda

Opis proizvoda

Kombinirani odvodnik struje munje i prenapona tip 1+2

• Razina zaštite <1,5 kV
• Za izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 75 kA (10/350) 3-polno
• Prigušenje slijedne struje mreže 50 kA Ipeak, predosigurač do 315 A gL/gG
• Ispunjava zahtjeve norme VDE-AR-N 4100 za primjenu u području ispred brojila
• Oklopljeno iskrište za primjenu u razvodnim ormarima

Primjena: industrijska postrojenja i građevine s vanjskom zaštitom od udara munje razreda I do IV.
Odvodnik struje munje i prenapona Compact

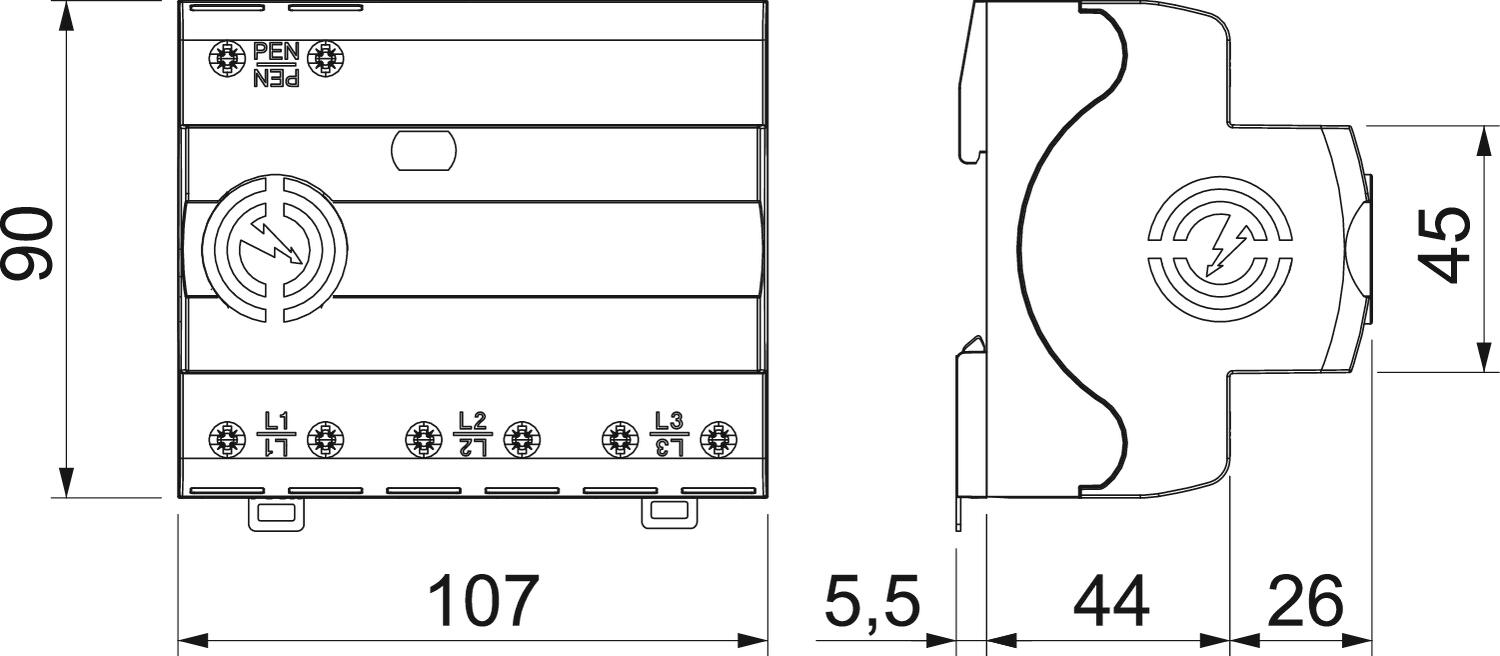

Tehnički podaci

Tehnički podaci

Broj polova	3
Broj polova	3
Daljinska dojava (FM)	Izmjenjivač
Daljinska signalizacija	da
Dimenzija	255V
Duljina	90 mm
Maks. presjek fleksibilnog vodiča (finožični)	3 AWG
Maks. presjek fleksibilnog vodiča (finožični)	25 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	2 AWG
Maks. presjek priključka FM-stezaljke	1,5 mm²
Maks. presjek priključka FM-stezaljke	16 AWG
Maksimalna odvodna struja (8/20 μs)	50 kA
Maksimalni predosigurač	315 A
Maksimalni predosigurač	315 A
Materijal kućišta	PA UL 94 V-0
Min. presjek fleksibilnog vodiča (finožični)	1,5 mm²
Min. presjek fleksibilnog vodiča (finožični)	16 AWG
Min. presjek krutog vodiča (jedno-/višežični)	16 AWG
Min. presjek krutog vodiča (jedno-/višežični)	1,5 mm²
Min. presjek priključka FM-stezaljke	0,5 mm²
Min. presjek priključka FM-stezaljke	28 AWG
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najviši trajni napon AC	255 V

Nazivna odvodna struja (8/20 µs)	35 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	75 kA
Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	TN-C
Odobrenja	VDE
Signalizacija na uređaju	optički
Signalna sklopka AC	250V/ 1,5A
Signalna sklopka DC	250V/ 0,1A
Širina	107 mm
Snaga kratkog spoja kod maks. nadstrujne zaštite mreže	50 kA eff
SPD sukladno IEC 61643-1	class I+II
SPD sukladno UL 1449	Tip 4
Struja munje (10/350 μs)	25 kA
Struja munje (10/350) [ukupno]	75 kA
Stupanj zaštite	IP20
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C	da
Temperatura za obradu, maks.	80 °C
TOV-napon [L-N] - fail safe mode - 120 min	442 V
TOV-napon [L-N] - withstand mode - 5 s	440 V
U skladu s EN 61643-11	tip 1+2
Visina	70 mm
Vrijeme odziva	<100 ns
Vrsta kabela za uređaje za zaštitu od prenapona	Energetski vod AC
Zaokretni moment	5 Nm
