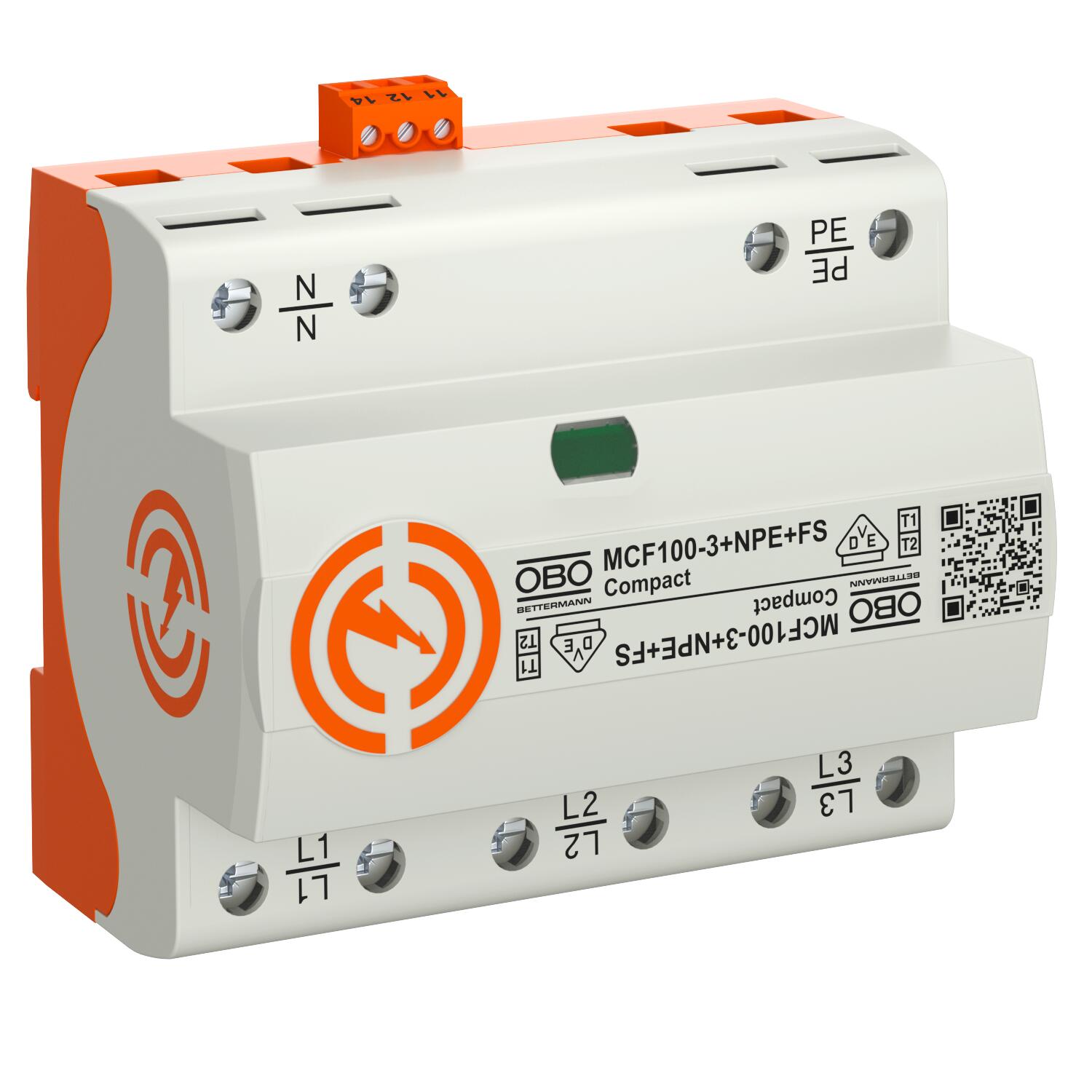

LightningController Compact - MCF100
Brt. art. 5096987 | EAN 4012196487332
- Opis proizvoda
-

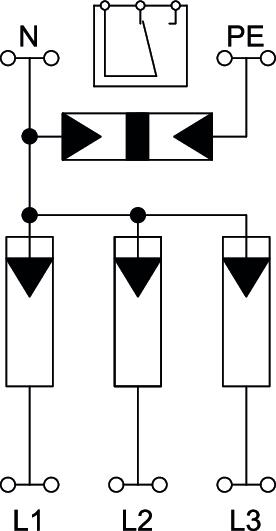

Opis proizvodaKombinirani odvodnik struje munje i prenapona tip 1+2
• Razina zaštite <1,5 kV
• Za izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje do 100 kA (10/350) 3+NPE
• Prigušenje slijedne struje mreže 50 kA Ipeak, predosigurač do 315 A gL/gG
• Ispunjava zahtjeve norme VDE-AR-N 4100 za primjenu u području ispred brojila
• Oklopljeno iskrište za primjenu u razvodnim ormarima
Primjena: industrijska postrojenja i građevine s vanjskom zaštitom od udara munje razreda I do IV.
Odvodnik struje munje i prenapona Compact
-
- Tehnički podaci
-
Tehnički podaci

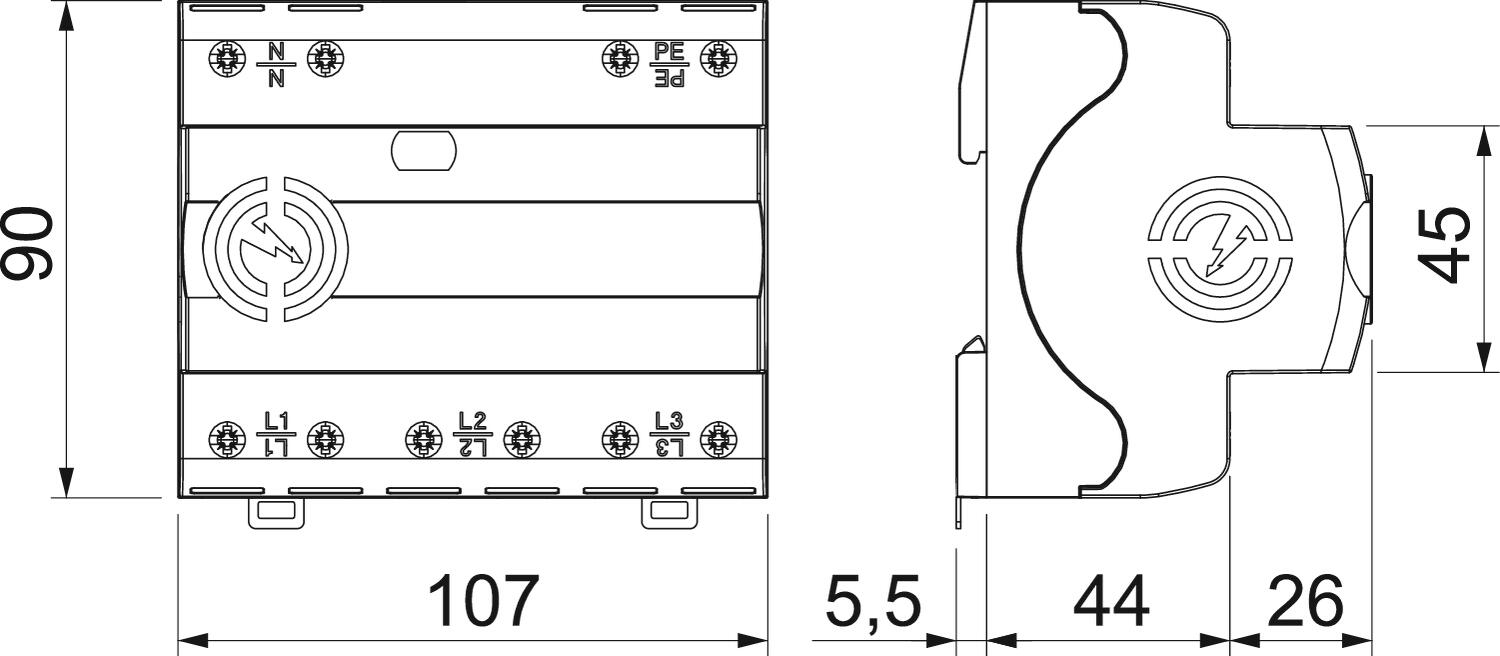

Broj polova 4 Broj polova 3+N/PE Daljinska dojava (FM) Izmjenjivač Daljinska signalizacija da Dimenzija 255V Duljina 90 mm Maks. presjek fleksibilnog vodiča (finožični) 3 AWG Maks. presjek fleksibilnog vodiča (finožični) 25 mm² Maks. presjek krutog vodiča (jedno-/višežični) 35 mm² Maks. presjek krutog vodiča (jedno-/višežični) 2 AWG Maks. presjek priključka FM-stezaljke 16 AWG Maks. presjek priključka FM-stezaljke 1,5 mm² Maksimalna odvodna struja (8/20 μs) 50 kA Maksimalna odvodna struja (8/20 μs) [L-N] 50 kA Maksimalna odvodna struja (8/20 μs) [N-PE] 100 kA Maksimalni predosigurač 315 A Maksimalni predosigurač 315 A Materijal kućišta PA UL 94 V-0 Min. presjek fleksibilnog vodiča (finožični) 16 AWG Min. presjek fleksibilnog vodiča (finožični) 1,5 mm² Min. presjek krutog vodiča (jedno-/višežični) 1,5 mm² Min. presjek krutog vodiča (jedno-/višežični) 16 AWG Min. presjek priključka FM-stezaljke 0,5 mm² Min. presjek priključka FM-stezaljke 28 AWG Min. temperatura za obradu -40 °C Način montaže Montažni profil 35 mm Najviši trajni napon (L-N) 255 V Najviši trajni napon (N-PE) 255 V Najviši trajni napon AC 255 V Nazivna odvodna struja (8/20 µs) 35 kA Nazivna odvodna struja (8/20 µs) [L-N] 35 kA Nazivna odvodna struja (8/20 µs) [N-PE] 100 kA Nazivna odvodna struja (8/20 μs) [ukupno] 100 kA Nazivni napon AC (50 / 60 Hz) 230 V Oblik mreže TT Odobrenja VDE Prigušenje slijedne struje (eff) [N-PE] 50 kA Razina zaštite [L-N] ≤1,5 Signalizacija na uređaju optički Signalna sklopka AC 250V/ 1,5A Signalna sklopka DC 250V/ 0,1A Širina 107 mm Snaga kratkog spoja kod maks. nadstrujne zaštite mreže 50 kA eff SPD sukladno IEC 61643-1 class I+II SPD sukladno UL 1449 Tip 4 Struja munje (10/350 μs) 25 kA Struja munje (10/350) [ukupno] 100 kA Stupanj zaštite IP20 Sustav uzemljenja TN da Sustav uzemljenja TN-C-S da Sustav uzemljenja TN-S da Sustav uzemljenja TT da Temperatura za obradu, maks. 80 °C TOV-napon [L-N] - fail safe mode - 120 min 442 V TOV-napon [L-N] - withstand mode - 5 s 440 V TOV-napon [N-PE] - withstand mode - 200 s 1200 V U skladu s EN 61643-11 tip 1+2 Visina 70 mm Vrijeme odziva <100 ns Vrsta kabela za uređaje za zaštitu od prenapona Energetski vod AC Zajednička razina zaštite [L-PE] 2,5 kV Zaokretni moment 5 Nm - Svi tipovi
- Preuzimanja
-
Podatkovni list MCF100-3+NPE+FS / 5096987 , 0.31MB , pdfEU izjava o sukladnosti MCF100-3+NPE+FS / 5096987 , 0.13MB , pdfREACH Izjava o sukladnosti MCF100-3+NPE+FS / 5096987 , 0.12MB , pdfRoHS Izjava o sukladnosti MCF100-3+NPE+FS / 5096987 , 0.12MB , pdfOdobrenje VDE oznaka MCF NAR , 0.12MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfUpute za montažu Upute za montažu MCF 75 + MCF 100 , 0.12MB , pdfUpute za instalaciju Upute za montažu MCF 75-3 FS; MCF100-3+NPE+FS , 0.07MB , pdf
