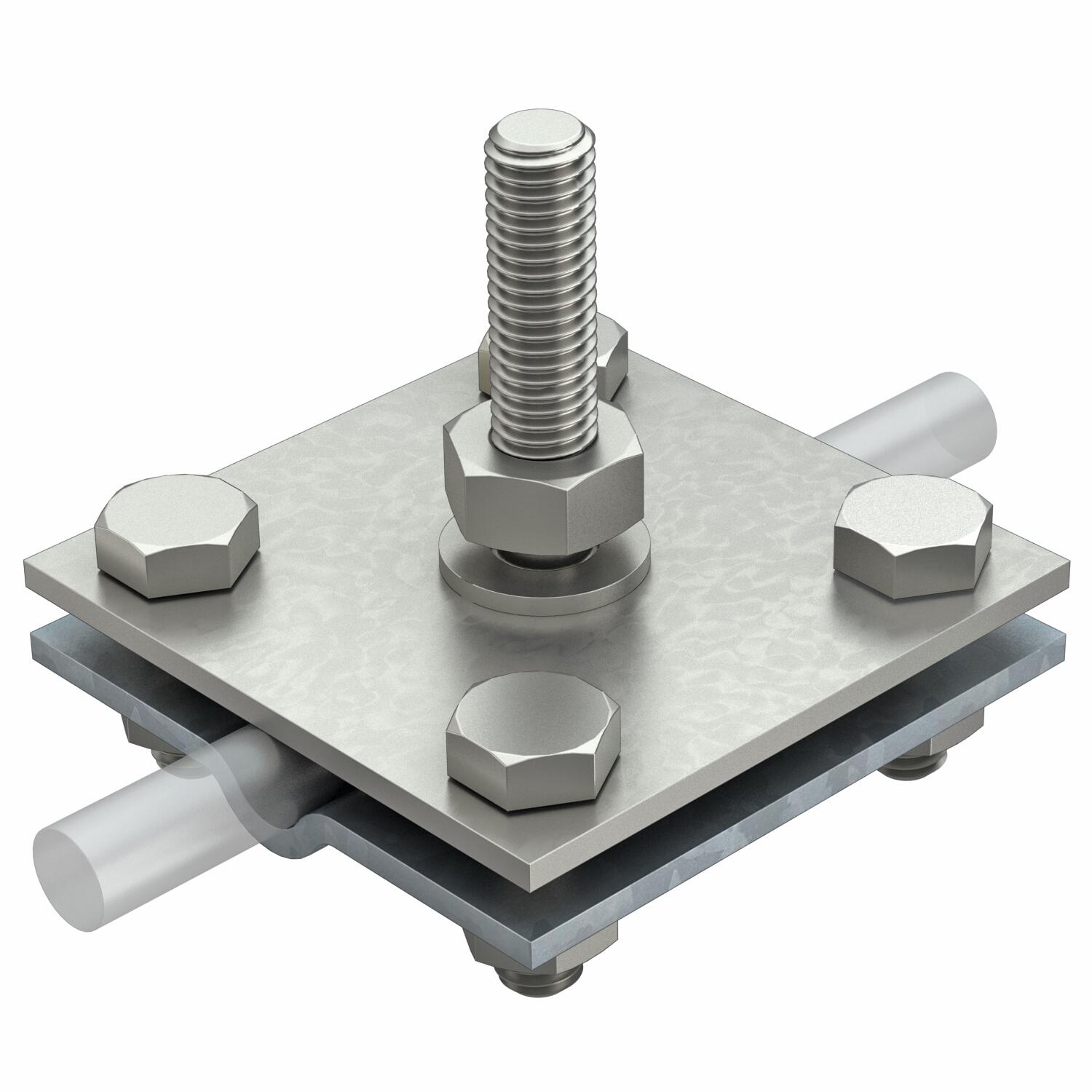

Križna spojnica za plosnati i okrugli vodič s navojnim klinom M10x45
Brt. art. 5312657 | EAN 4012196454563
- Opis proizvoda
-
Opis proizvoda
• Odgovara zahtjevima prema VDE 0185-305-3 (IEC / EN 62305-3)
• Prikladna za: Rd 8-10 x FL 30
• S 4 šesterokutna vijka M8 x 25 i 4 šesterokutne matice M8
-
- Tehnički podaci
-
Tehnički podaci

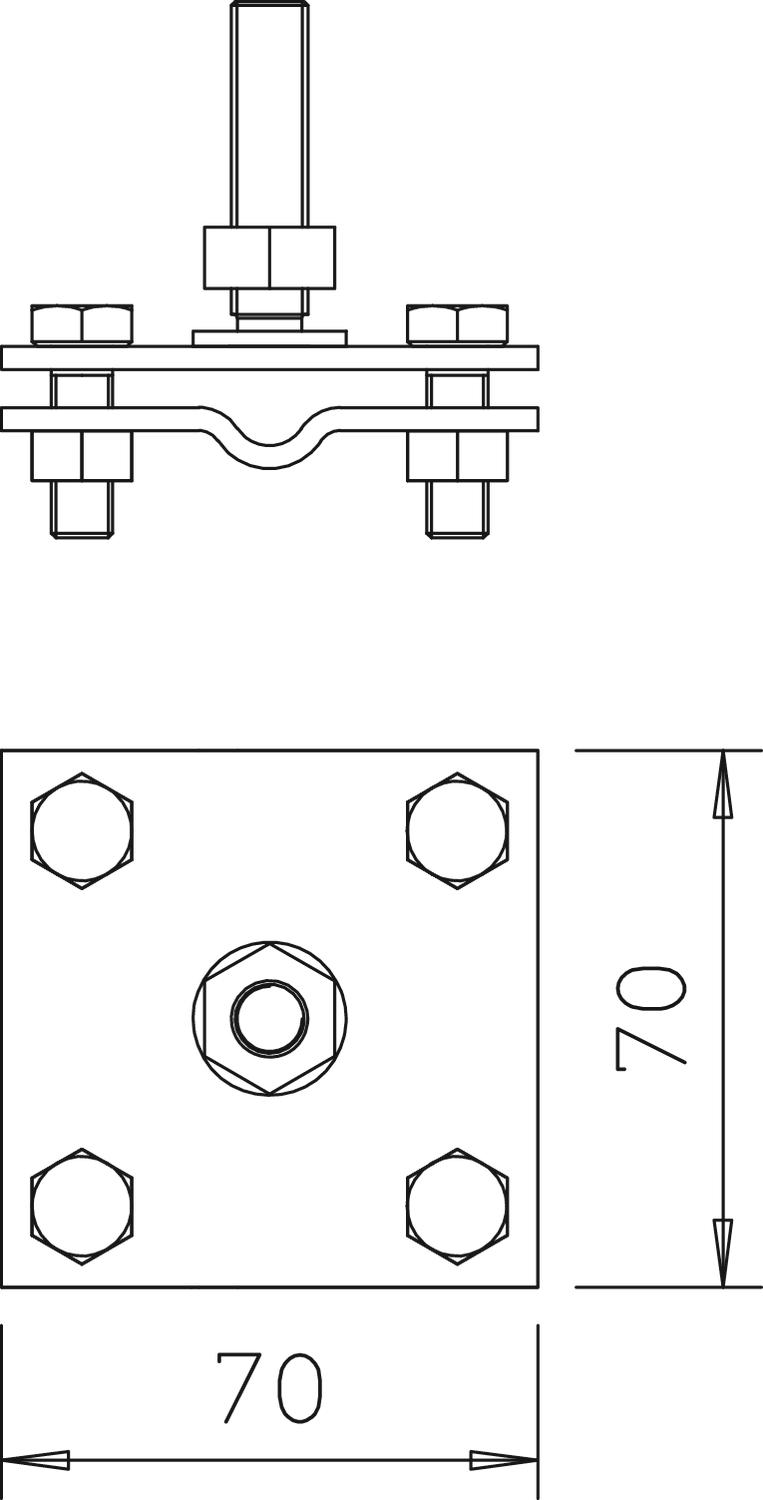

Dimenzija 8-10mm Duljina 70 mm Materijal Nehrđajući čelik 1.4301 Međupločica ne Mjera A 70 mm Mjera B 70 mm Opterećenje strujom munje H/100 kA Površina vruće pocinčano / nehrđajući čelik 1.4301 Prikladno za povezivanje Okrugli vodič Rd 8-10 / plosnati vodič Fl 30 Pripremljeno za Rd 8-10/FL30 mm Širina 70 mm Struja kratkog spoja (50HZ)(1s;≤300°C) 4,2 Visina 55 mm Vrsta pričvrsnog vijka Šesterokutni vijak Vrsta spoja Križna spojnica - Svi tipovi
- Preuzimanja
-
Podatkovni list 252 GB 10x45 / 5312657 , 0.20MB , pdfPotvrda o ispitivanju Križna spojnica za plosnati i okrugli vodič s navojnim klinom M10x45 , 0.09MB , pdfUpute za montažu Upute za montažu i instalaciju Križna spojnica , 2.00MB , pdf
