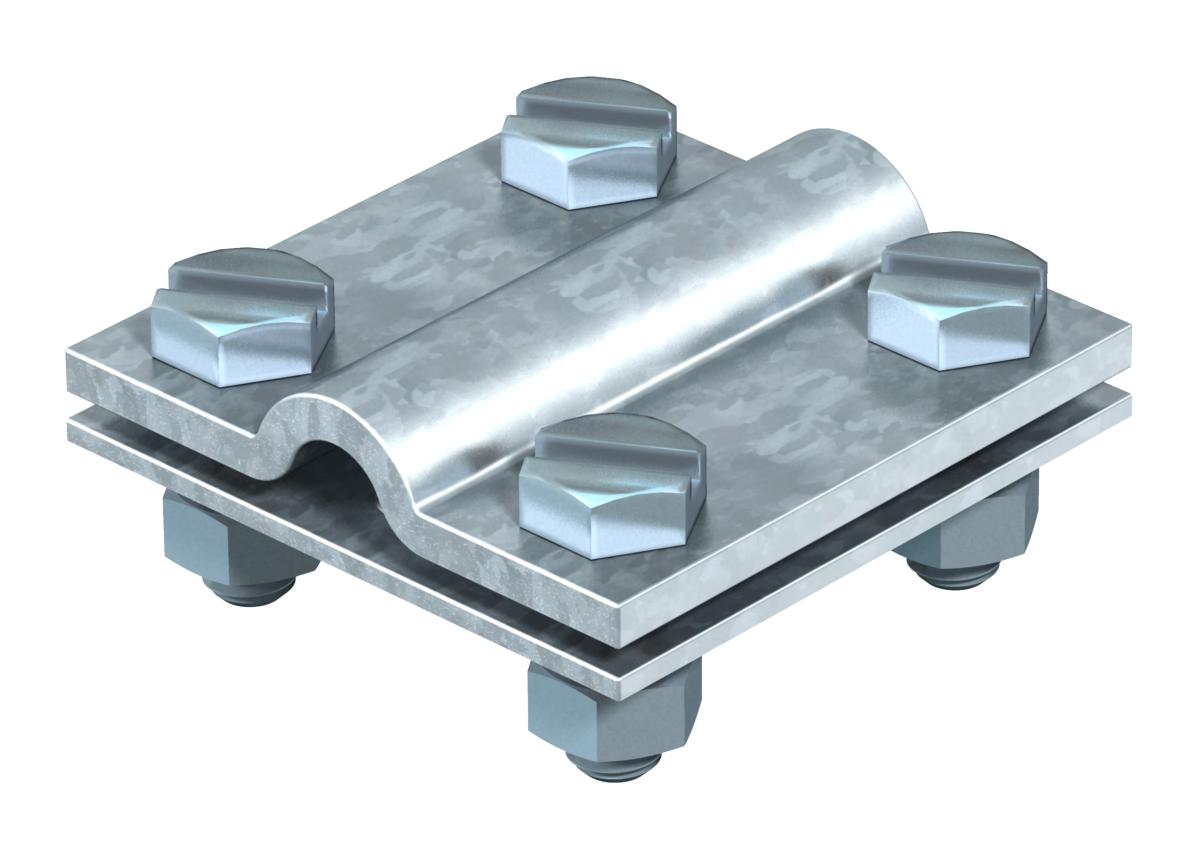

Križna spojnica za okrugli i plosnati vodič FT Rd 8-10/FL30 | vruće pocinčano

morepic-1

morepic-2

Križna spojnica za okrugli i plosnati vodič FT

Brt. art. 5312655 | EAN 4012195418399

Brt. art. / Tip	5312655 / 252 8-10XFL30 FT

Pripremljeno za	Rd 8-10/FL30 mm

Površina	vruće pocinčano

Opis proizvoda

Opis proizvoda

• Odgovara zahtjevima prema VDE 0185-305-3 (IEC / EN 62305-3)

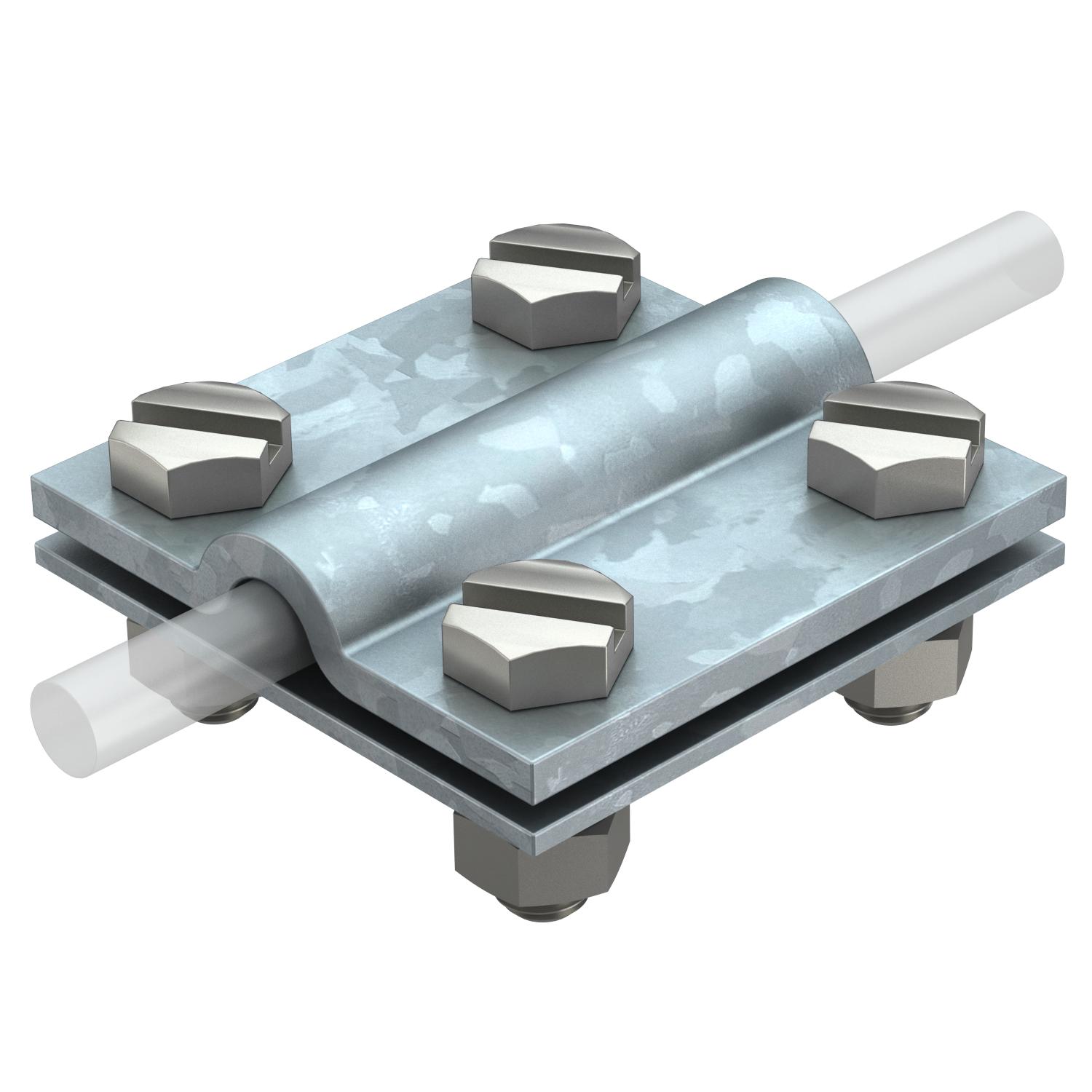

• Prikladna za: Rd 8-10 x FL 30
• S 4 šesterokutna vijka M8 x 25 i 4 šesterokutne matice M8

Tehnički podaci

Tehnički podaci

Dimenzija	8-10mm
Materijal	Čelik
Međupločica	ne
Mjera A	60 mm
Mjera B	60 mm
Opterećenje strujom munje	H/100 kA

Površina	vruće pocinčano
Prikladno za povezivanje	Okrugli vodič Rd 8-10 / plosnati vodič Fl 30
Pripremljeno za	Rd 8-10/FL30 mm
Vrsta pričvrsnog vijka	Šesterokutni vijak
Vrsta spoja	Križna spojnica

Svi tipovi

Svi tipovi

Tip	Pripremljeno za	Površina	Brt. art.	Količina	Min. pak.
252 8-10XFL30 FT	Rd 8-10/FL30 mm	vruće pocinčano	5312655	Komada	25 Komada

Preuzimanja

Podatkovni list 252 8-10XFL30 FT / 5312655 , 0.22MB , pdf

Priručnik Priručnik za zaštitu od djelovanja munje , 2.10MB , pdf

Priručnik Priručnik Sustavi za uzemljenje , 2.10MB , pdf

Katalog Uzemljenje i izjednačenje potencijala , 16.24MB , pdf

REACH Izjava o sukladnosti 252 8-10XFL30 FT / 5312655 , 0.27MB , pdf

Preuzmi

RoHS Izjava o sukladnosti 252 8-10XFL30 FT / 5312655 , 0.12MB , pdf

Preuzmi

Pomoć pri odabiru Pomoća odabira za zemljana i prstenasta uzemljenja prema DIN 18014 , 0.18MB , pdf

Upute za montažu Upute za montažu i instalaciju Križna spojnica , 2.00MB , pdf

Preuzmi

Grafički prikaz proizvoda 252 8-10XFL30 FT / 5312655, 105.83 kB, jpg

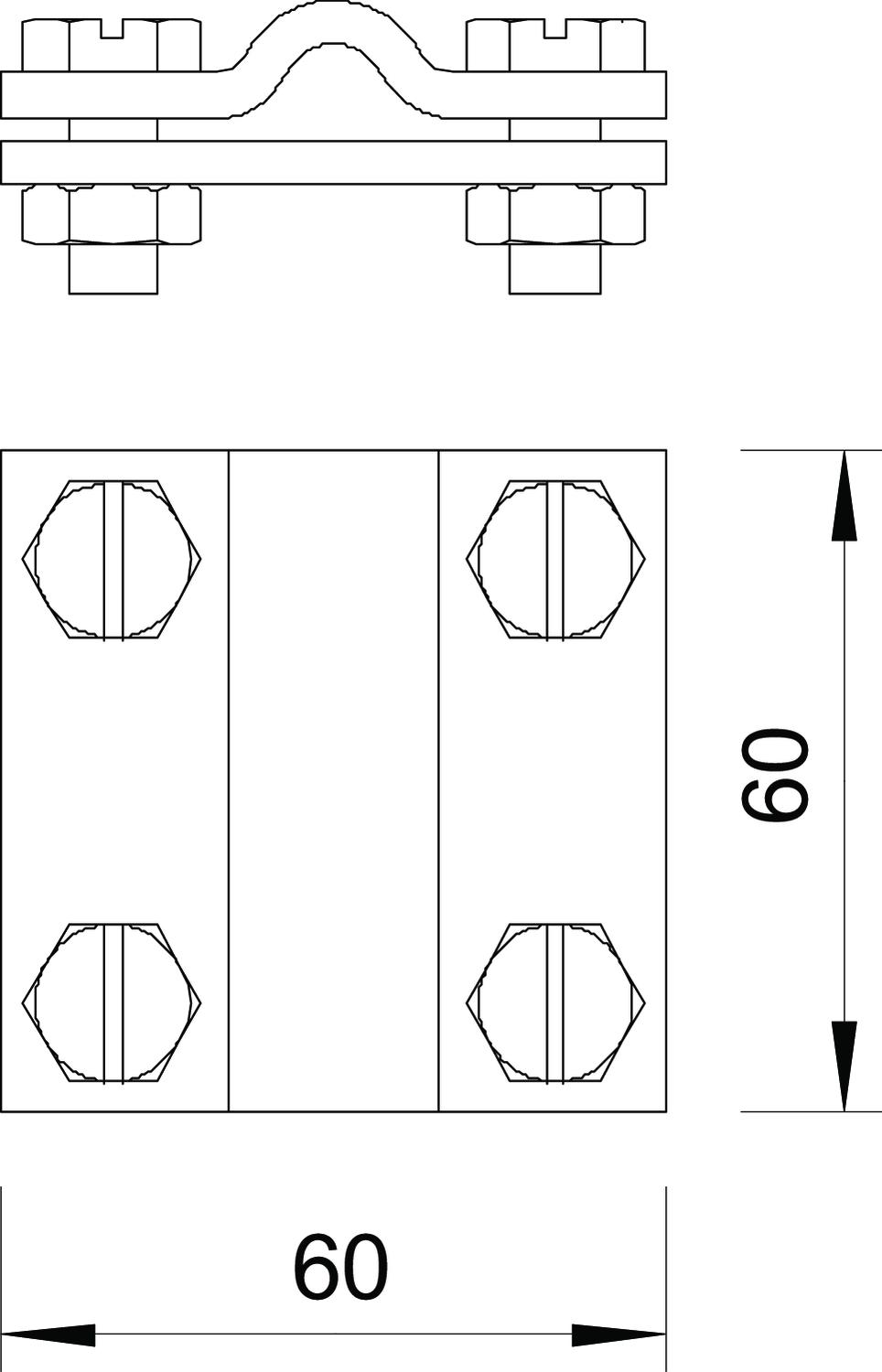

Dimenzionalni crtež 252 8-10XFL30 FT / 5312655, 63.69 kB, jpg

252 8-10XFL30 FT / 5312655

Kreuzverbinder für Flach-und Rundleiter.rfa, 308.00 kB
