Križna spojnica za okrugli i plosnati vodič A4 Rd 8-10/FL30 |

morepic-1

morepic-2

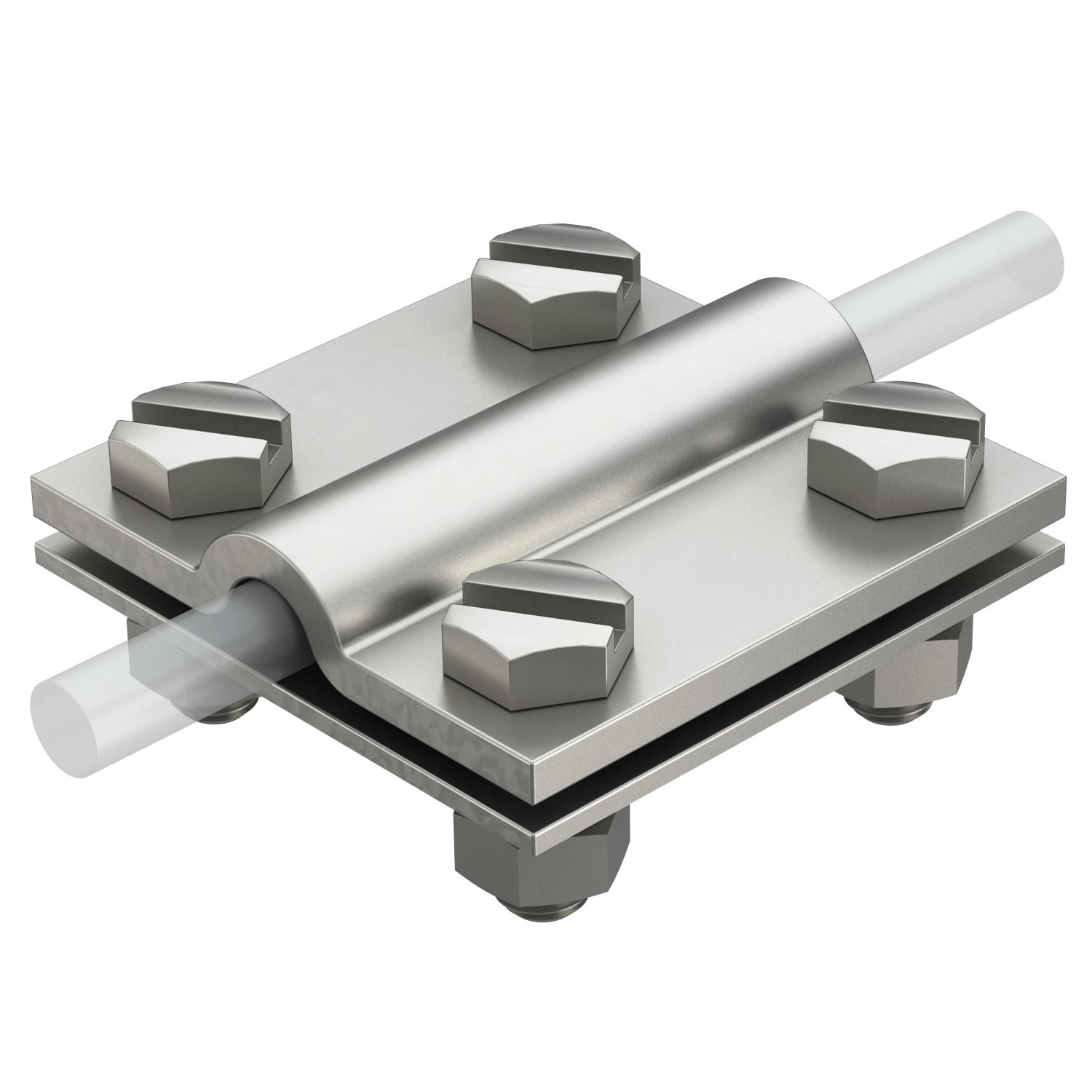

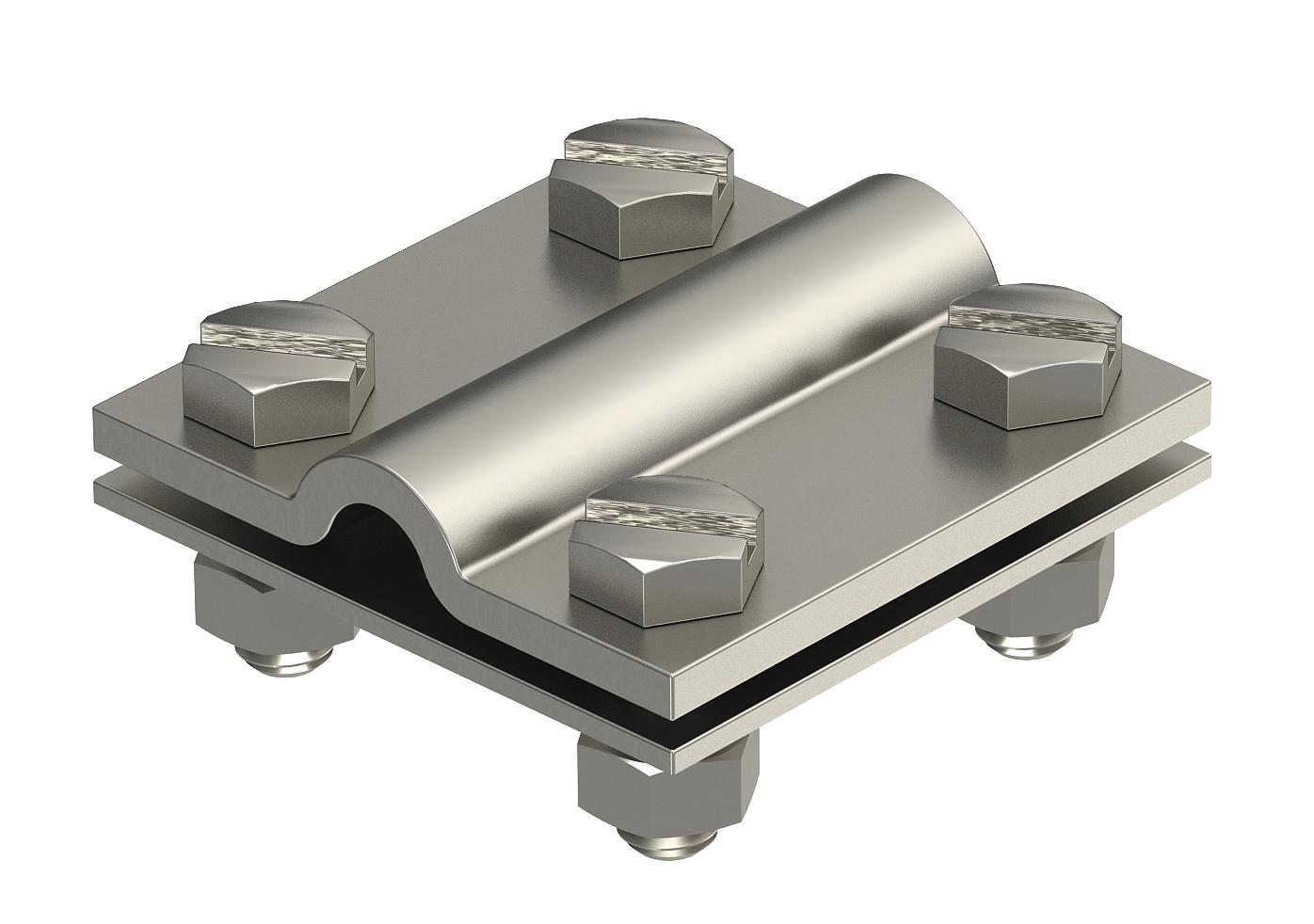

Križna spojnica za okrugli i plosnati vodič A4

Brt. art. 5312656 | EAN 4012195893141

Brt. art. / Tip	5312656 / 252 8-10xFL30V4A

Pripremljeno za	Rd 8-10/FL30 mm

Opis proizvoda

Opis proizvoda

• Odgovara zahtjevima prema VDE 0185-305-3 (IEC / EN 62305-3)
• Prikladna za: Rd 8-10 x FL 30
• S 4 šesterokutna vijka M8 x 25 i 4 šesterokutne matice M8

Tehnički podaci

Tehnički podaci

Dimenzija	8-10mm
Materijal	nehrđajući čelik 1.4571
Međupločica	ne
Mjera A	60 mm
Mjera B	60 mm

Opterećenje strujom munje	H/100 kA
Prikladno za povezivanje	Okrugli vodič Rd 8-10 / plosnati vodič Fl 30
Pripremljeno za	Rd 8-10/FL30 mm
Vrsta pričvrsnog vijka	Šesterokutni vijak
Vrsta spoja	Križna spojnica

Svi tipovi

Svi tipovi

Tip	Pripremljeno za	Brt. art.	Količina	Min. pak.
252 8-10xFL30V4A	Rd 8-10/FL30 mm	5312656	Komada	10 Komada

Preuzimanja

Podatkovni list 252 8-10xFL30V4A / 5312656 , 0.20MB , pdf

Priručnik Priručnik za zaštitu od djelovanja munje , 2.10MB , pdf

Priručnik Priručnik Sustavi za uzemljenje , 2.10MB , pdf

Katalog Uzemljenje i izjednačenje potencijala , 16.24MB , pdf

Pomoć pri odabiru Pomoća odabira za zemljana i prstenasta uzemljenja prema DIN 18014 , 0.18MB , pdf

Upute za montažu Upute za montažu i instalaciju Križna spojnica , 2.00MB , pdf

Preuzmi

Grafički prikaz proizvoda 252 8-10xFL30V4A / 5312656, 93.36 kB, jpg

Dimenzionalni crtež 252 8-10xFL30V4A / 5312656, 63.69 kB, jpg

252 8-10xFL30V4A / 5312656

Kreuzverbinder für Flach-und Rundleiter.rfa, 308.00 kB
