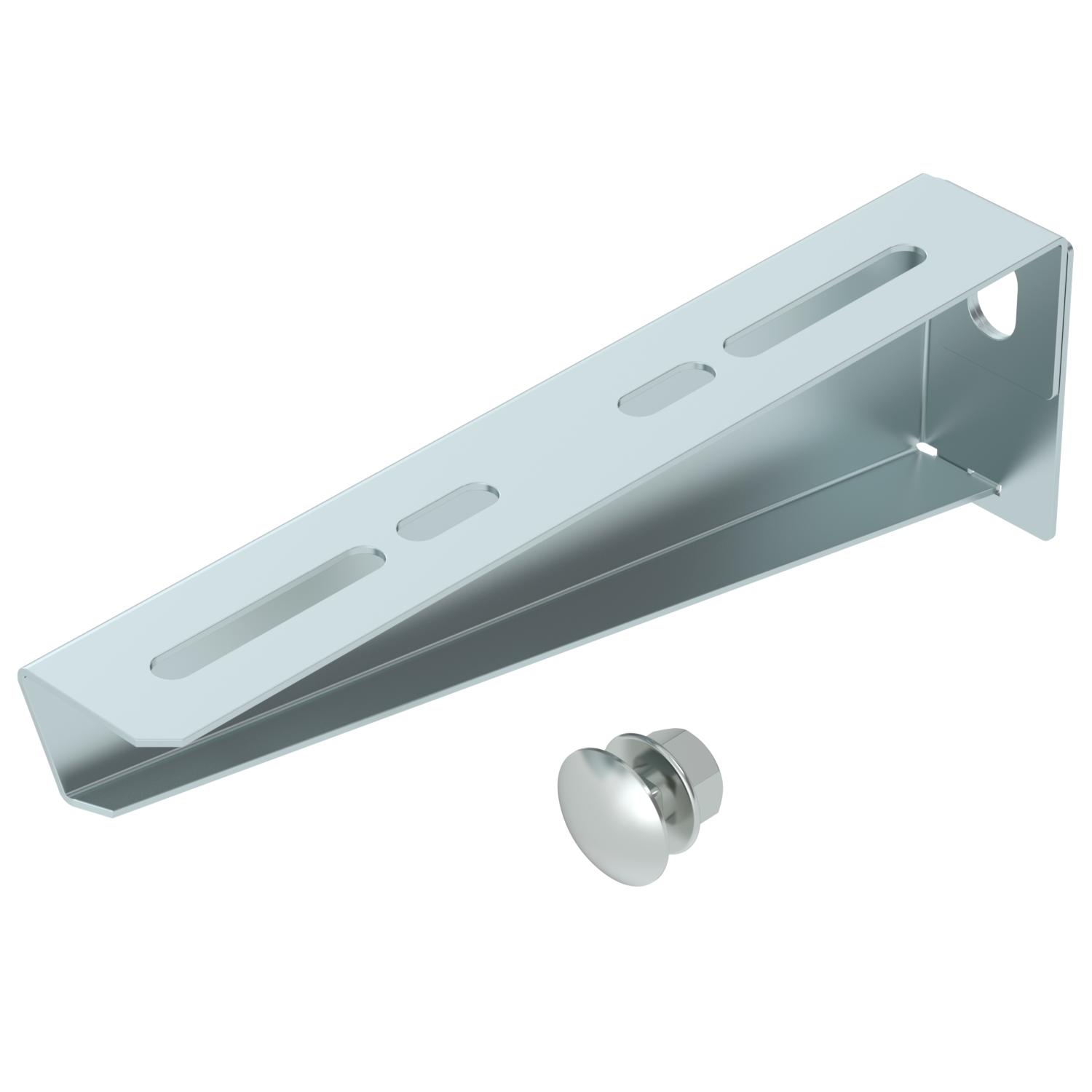

Konzola MWA 12 FS
Brt. art. 6424732 | EAN 4012196636976
- Opis proizvoda
-
Opis proizvodaZa manja opterećenja.
-
- Tehnički podaci
-
Tehnički podaci

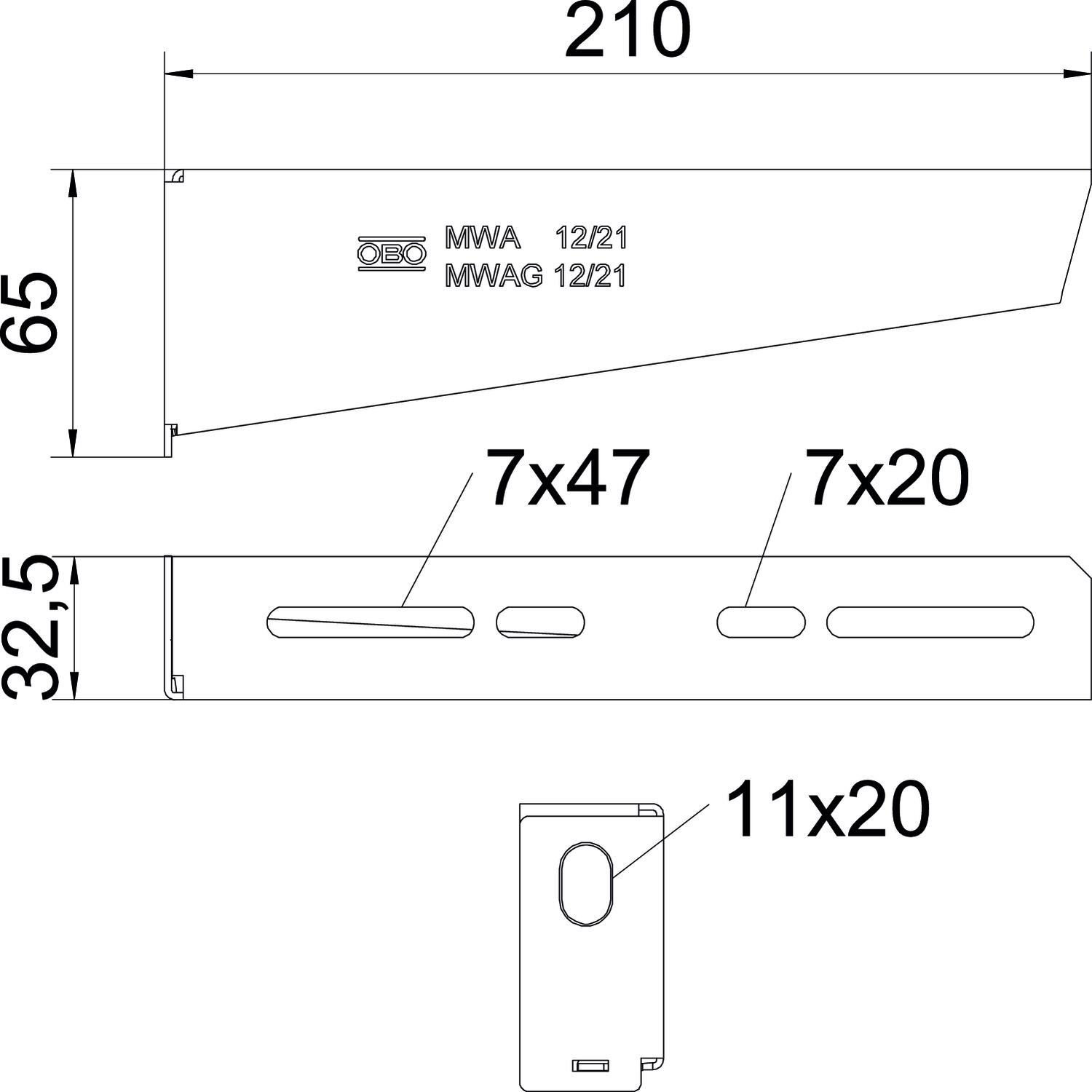

Boja cink CO₂ otisak (GWP) od kolijevke do vrata 0,653 kg CO₂e / 1 Komad Dimenzija B210mm Duljina 32,5 mm F u kN 1,2 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Maß W 210 mm Materijal Čelik Mjera A 32,5 mm Mjera B 210 mm Mjera H 65 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije da Površina pocinčano Promjer rupe 11 mm Širina 210 mm Širina 8 in Visina 65 mm Visina 2,56 in Tehnički podaci
Dijagram opterećenja za konzolu tipa MWA 12
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
