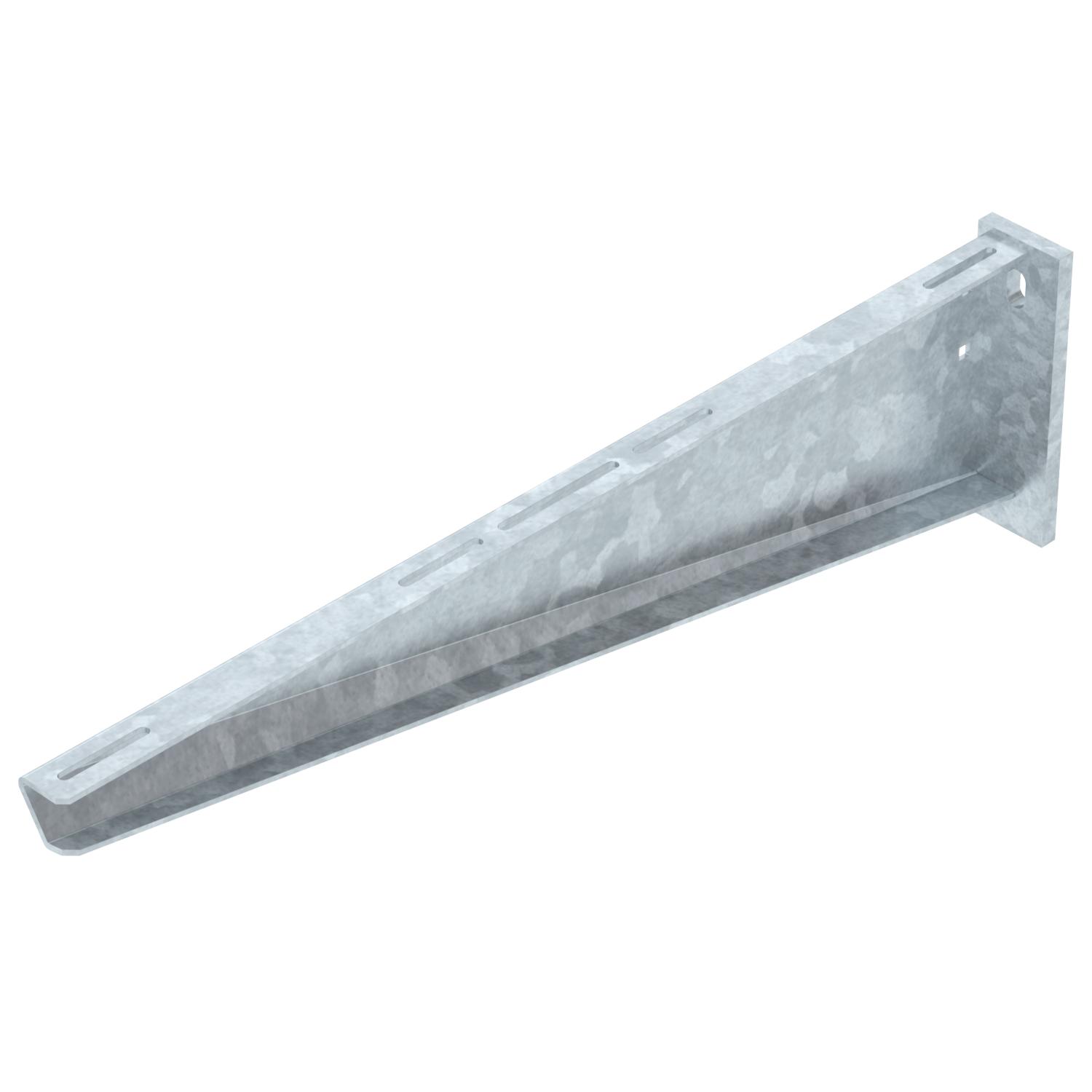

Konzola AW 55 FT
Brt. art. 6418651 | EAN 4012196205097
- Opis proizvoda
-
Opis proizvodaZa velika opterećenja, sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci
Boja cink Dimenzija B710mm Duljina 60 mm F u kN 5,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Čelik Mjera A 60 mm Mjera B 710 mm Mjera H 195 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina vruće pocinčano Promjer rupe 13,5 mm Širina 710 mm Visina 195 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 55
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
Podatkovni list AW 55 71 FT / 6418651 , 0.23MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti AW 55 71 FT / 6418651 , 0.13MB , pdfDeklaracija ekološkog proizvoda (EPD) AW 55 71 FT / 6418651 , 1.48MB , pdfUK Izjava o sukladnosti AW 55 71 FT / 6418651 , 0.09MB , pdfREACH Izjava o sukladnosti AW 55 71 FT / 6418651 , 0.12MB , pdfRoHS Izjava o sukladnosti AW 55 71 FT / 6418651 , 0.12MB , pdfUpute za montažu Upute za montažu U-profila , 1.76MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
