Konzola AW 55 FT
Brt. art. 6418554 | EAN 4012196204731
- Opis proizvoda
-
Opis proizvodaZa velika opterećenja, sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci

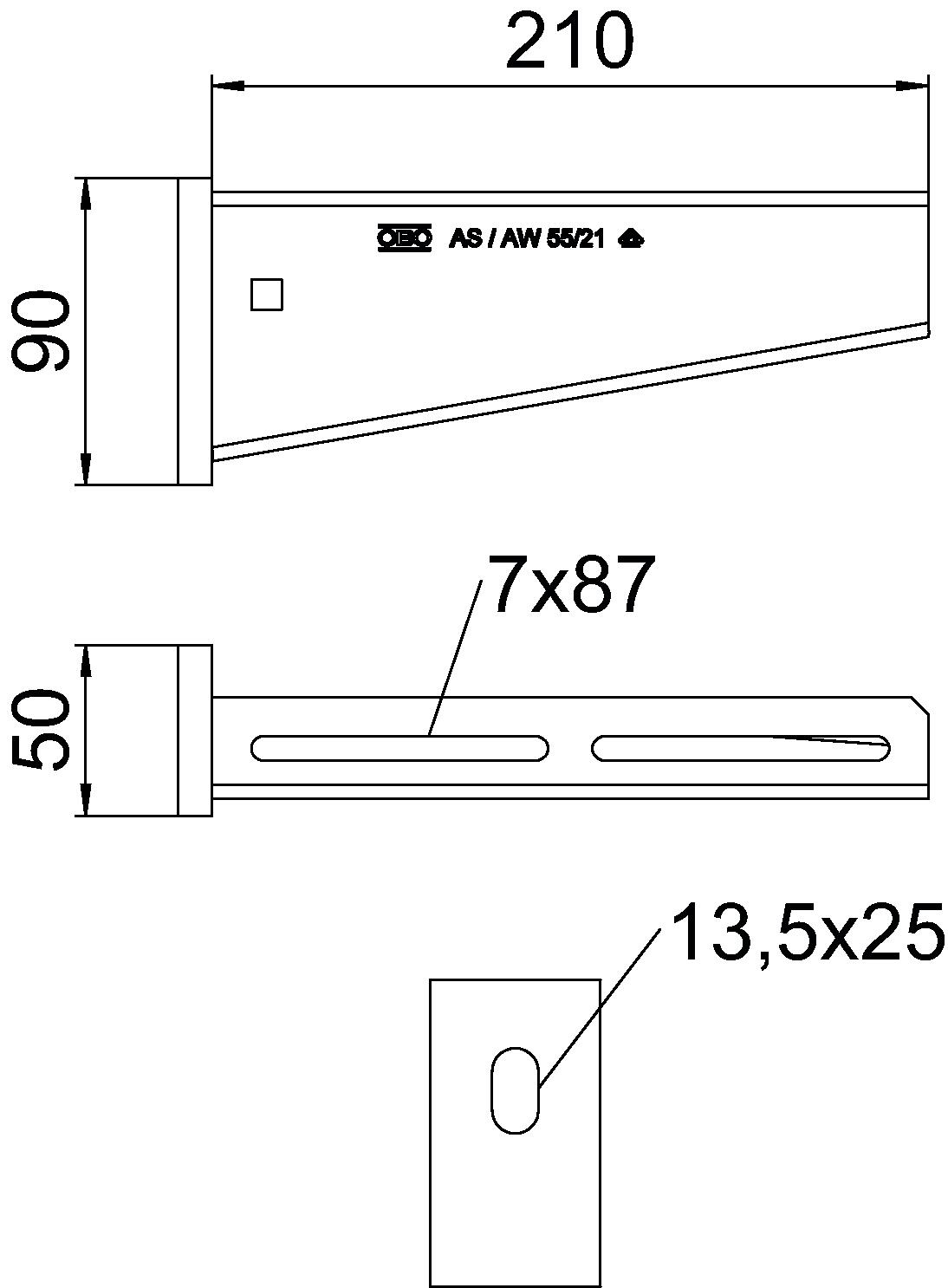

Boja cink Dimenzija B210mm Duljina 50 mm EPD artikl da F u kN 5,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Čelik Mjera A 50 mm Mjera B 210 mm Mjera H 90 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije da Površina vruće pocinčano Promjer rupe 13,5 mm Širina 210 mm Visina 90 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 55
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
Podatkovni list AW 55 21 FT / 6418554 , 0.19MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti AW 55 21 FT / 6418554 , 0.13MB , pdfDeklaracija ekološkog proizvoda (EPD) AW 55 21 FT / 6418554 , 1.48MB , pdfUK Izjava o sukladnosti AW 55 21 FT / 6418554 , 0.09MB , pdfREACH Izjava o sukladnosti AW 55 21 FT / 6418554 , 0.12MB , pdfRoHS Izjava o sukladnosti AW 55 21 FT / 6418554 , 0.13MB , pdfUpute za montažu Upute za montažu U-profila , 1.76MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
