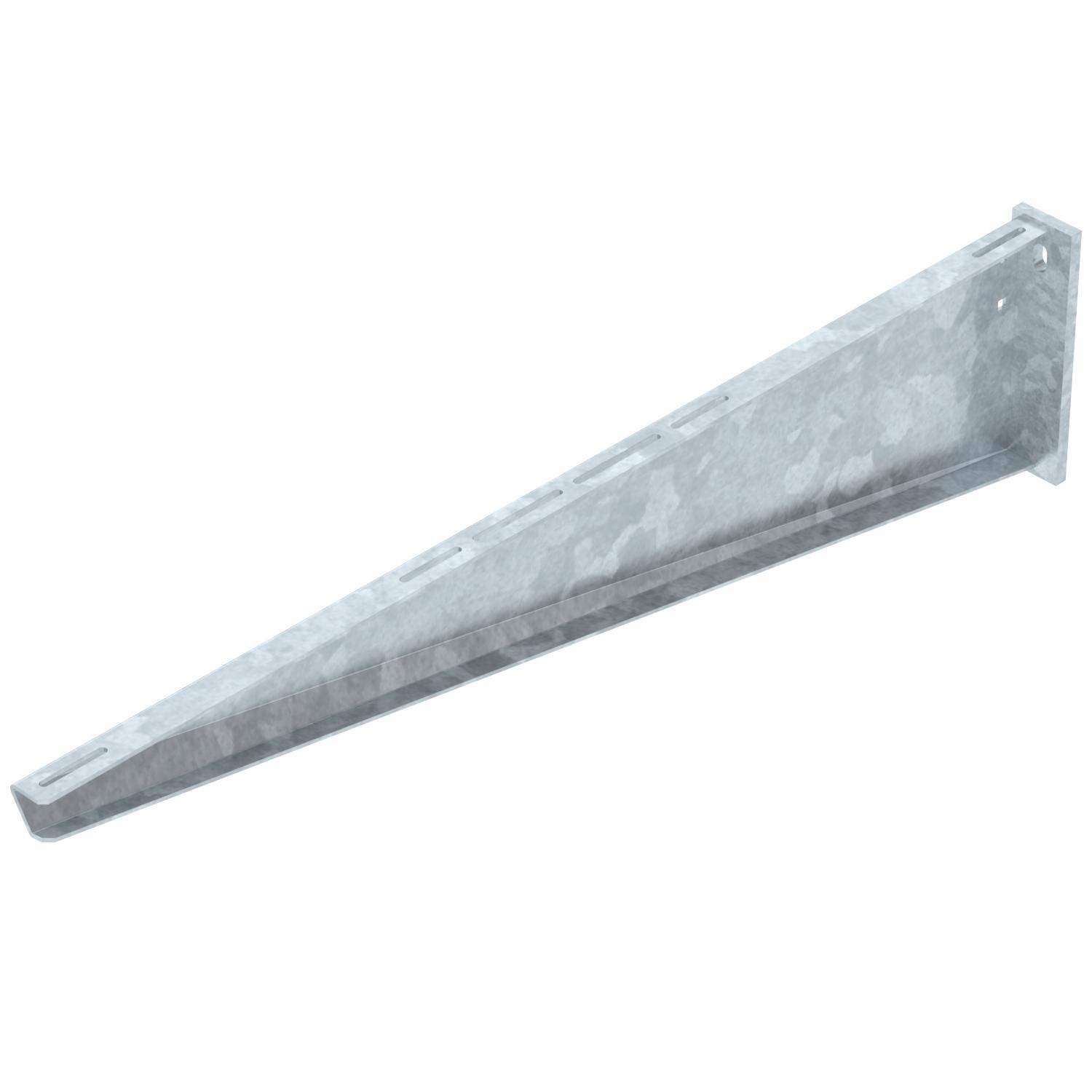

Konzola AW 55 FT
Brt. art. 6418724 | EAN 4012196205271
- Opis proizvoda
-
Opis proizvodaZa velika opterećenja, sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci

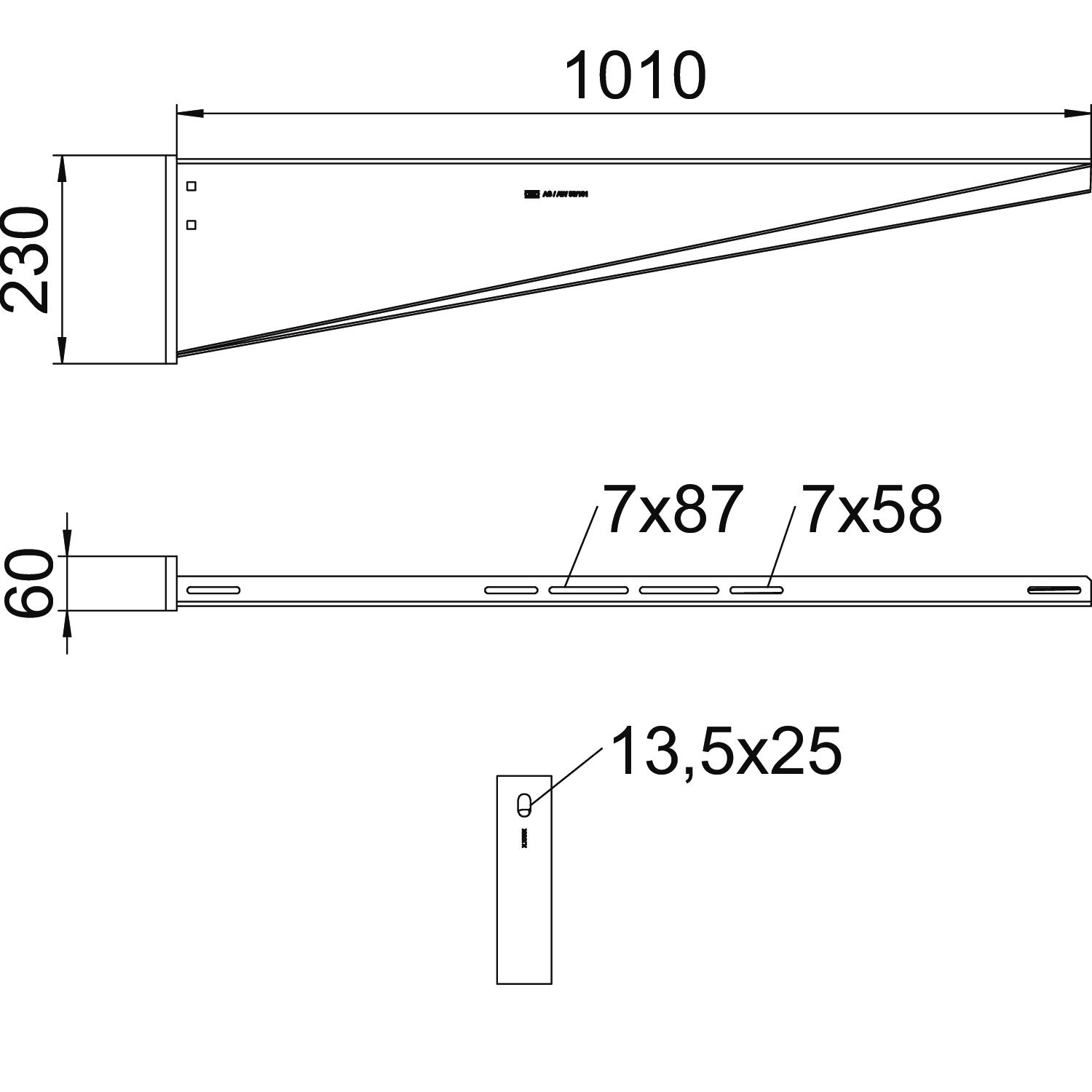

Boja cink Dimenzija B1010mm Duljina 60 mm F u kN 5,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Čelik Mjera A 60 mm Mjera B 1010 mm Mjera H 230 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina vruće pocinčano Promjer rupe 13,5 mm Širina 1010 mm Visina 230 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 55
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
