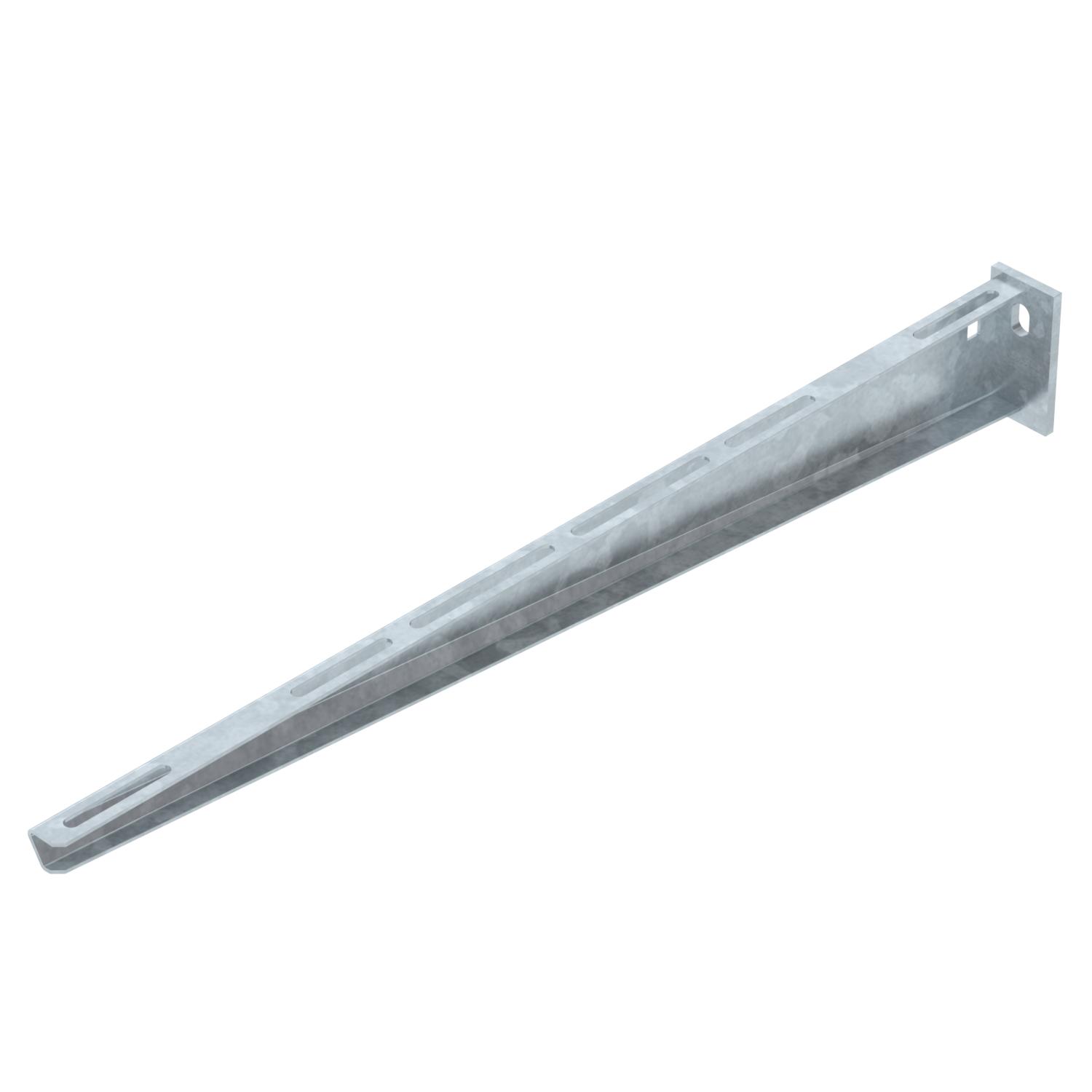

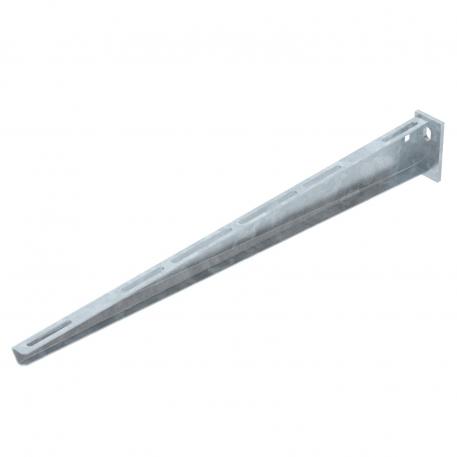

Konzola AW 15
Brt. art. 6420826 | EAN 4012196207497
- Opis proizvoda
-
Opis proizvodaZa manja opterećenja, sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci

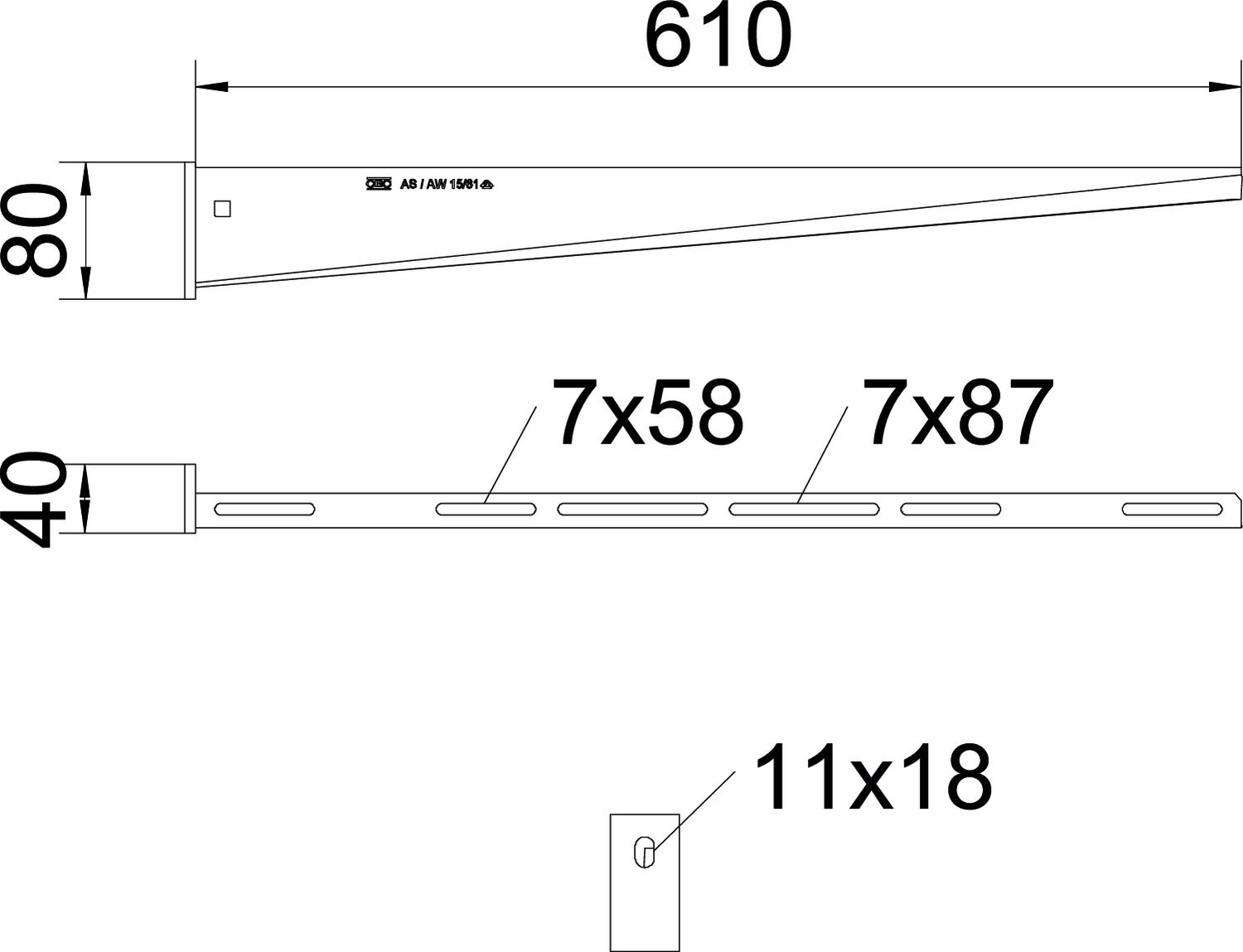

Boja cink CO₂ otisak (GWP) od kolijevke do vrata 0,5895 kg CO₂e / 1 Komad Dimenzija B610mm Duljina 40 mm EPD artikl da F u kN 1,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Maß W 610 mm Materijal Čelik Mjera A 40 mm Mjera B 610 mm Mjera H 80 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina vruće pocinčano Promjer rupe 11 mm Širina 610 mm Širina 24 in Visina 80 mm Visina 3,15 in Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 15
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
