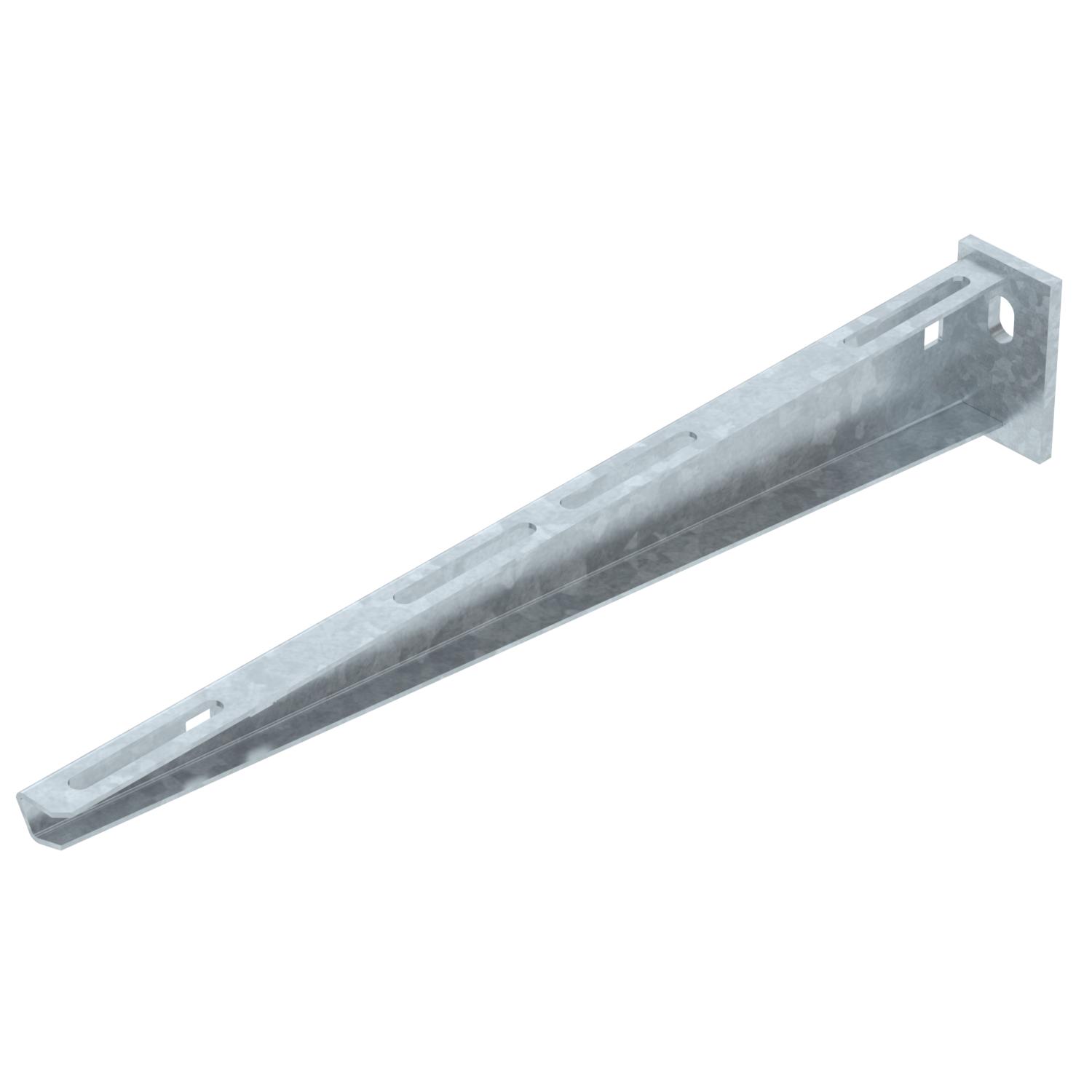

Konzola AW 15
Brt. art. 6420745 | EAN 4012196207312
- Opis proizvoda
-
Opis proizvodaZa manja opterećenja, sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci

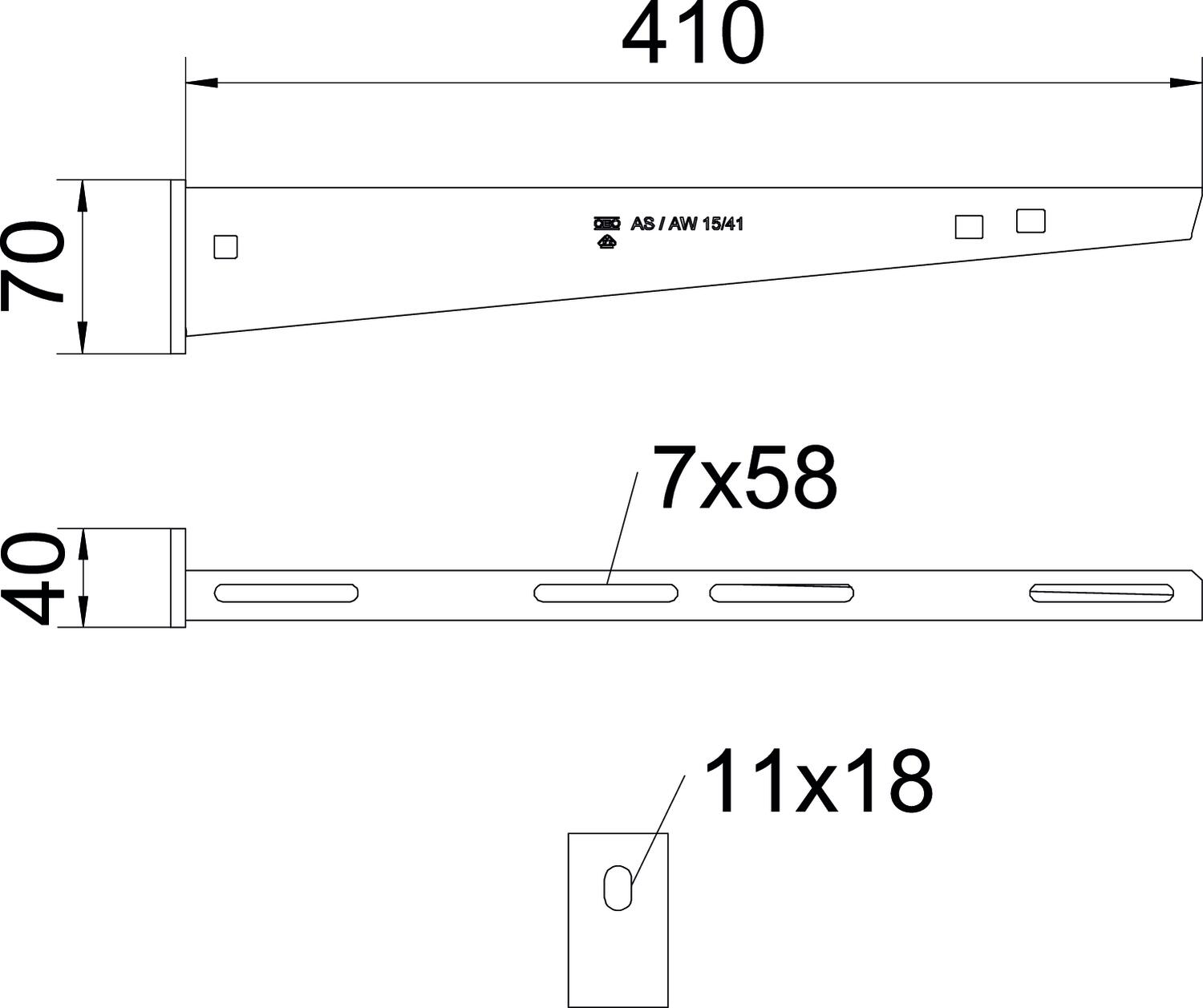

Boja cink CO₂ otisak (GWP) od kolijevke do vrata 1,2792 kg CO₂e / 1 Komad Dimenzija B410mm Duljina 40 mm EPD artikl da F u kN 1,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Maß W 410 mm Materijal Čelik Mjera A 40 mm Mjera B 410 mm Mjera H 70 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije da Površina vruće pocinčano Promjer rupe 11 mm Širina 410 mm Širina 16 in Visina 2,75 in Visina 70 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 15
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
