Konzola AW 15
Brt. art. 6420710 | EAN 4012196207251
- Opis proizvoda
-
Opis proizvodaZa manja opterećenja, sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci

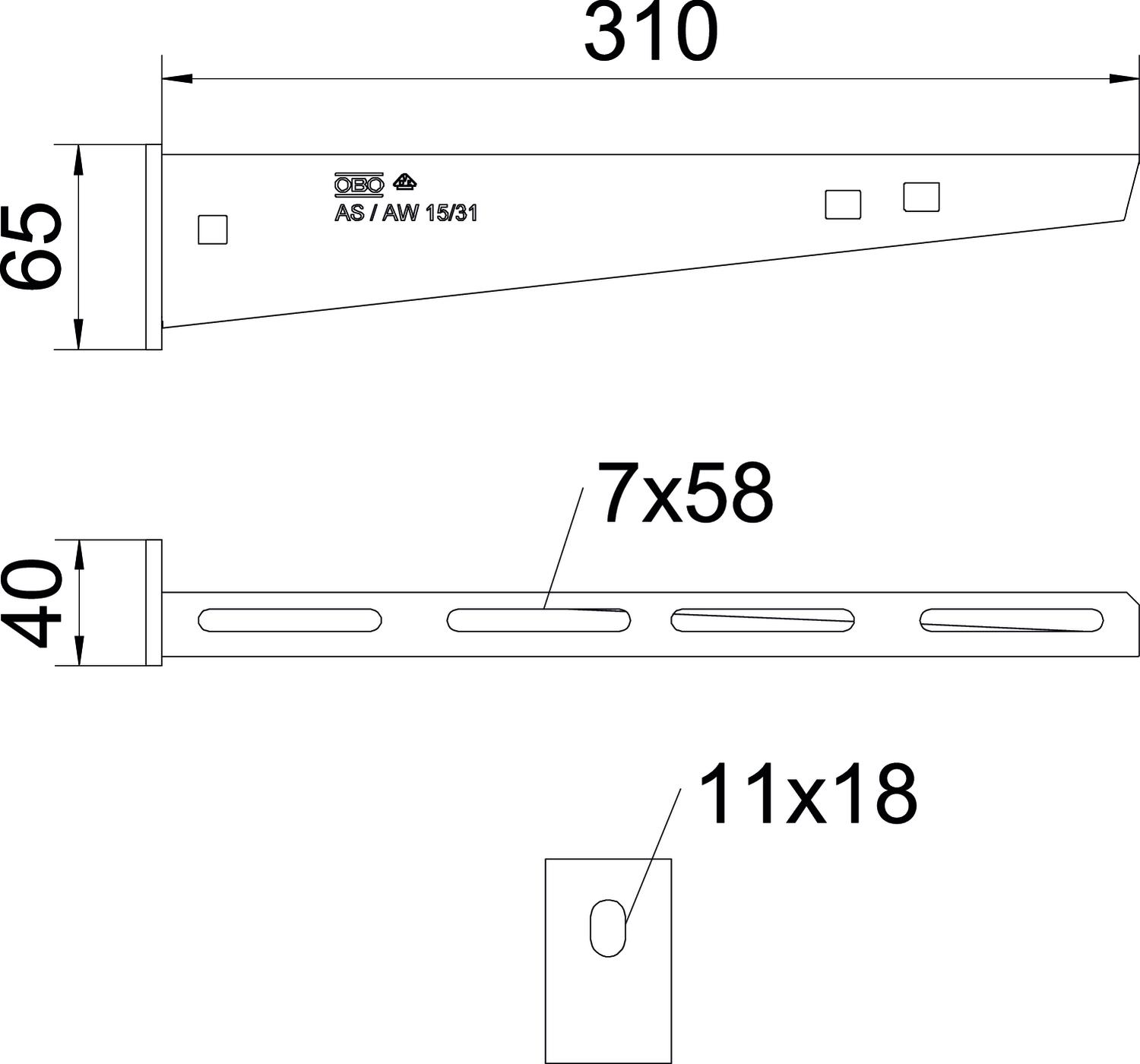

Boja cink CO₂ otisak (GWP) od kolijevke do vrata 0,9623 kg CO₂e / 1 Komad Dimenzija B310mm Duljina 40 mm EPD artikl da F u kN 1,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Maß W 310 mm Materijal Čelik Mjera A 40 mm Mjera B 310 mm Mjera H 65 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije da Površina vruće pocinčano Promjer rupe 11 mm Širina 310 mm Širina 12 in Visina 2,56 in Visina 65 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 15
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
Podatkovni list AW 15 31 FT / 6420710 , 0.26MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti AW 15 31 FT / 6420710 , 0.13MB , pdfDeklaracija ekološkog proizvoda (EPD) AW 15 31 FT / 6420710 , 1.48MB , pdfUK Izjava o sukladnosti AW 15 31 FT / 6420710 , 0.09MB , pdfREACH Izjava o sukladnosti AW 15 31 FT / 6420710 , 0.12MB , pdfRoHS Izjava o sukladnosti AW 15 31 FT / 6420710 , 0.12MB , pdfPomoć pri odabiru Selection aid cable trays, screwable , 2.17MB , pdfPomoć pri odabiru Selection aid for cable trays, Magic , 0.23MB , pdfUpute za montažu Upute za montažu U-profila , 1.76MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
