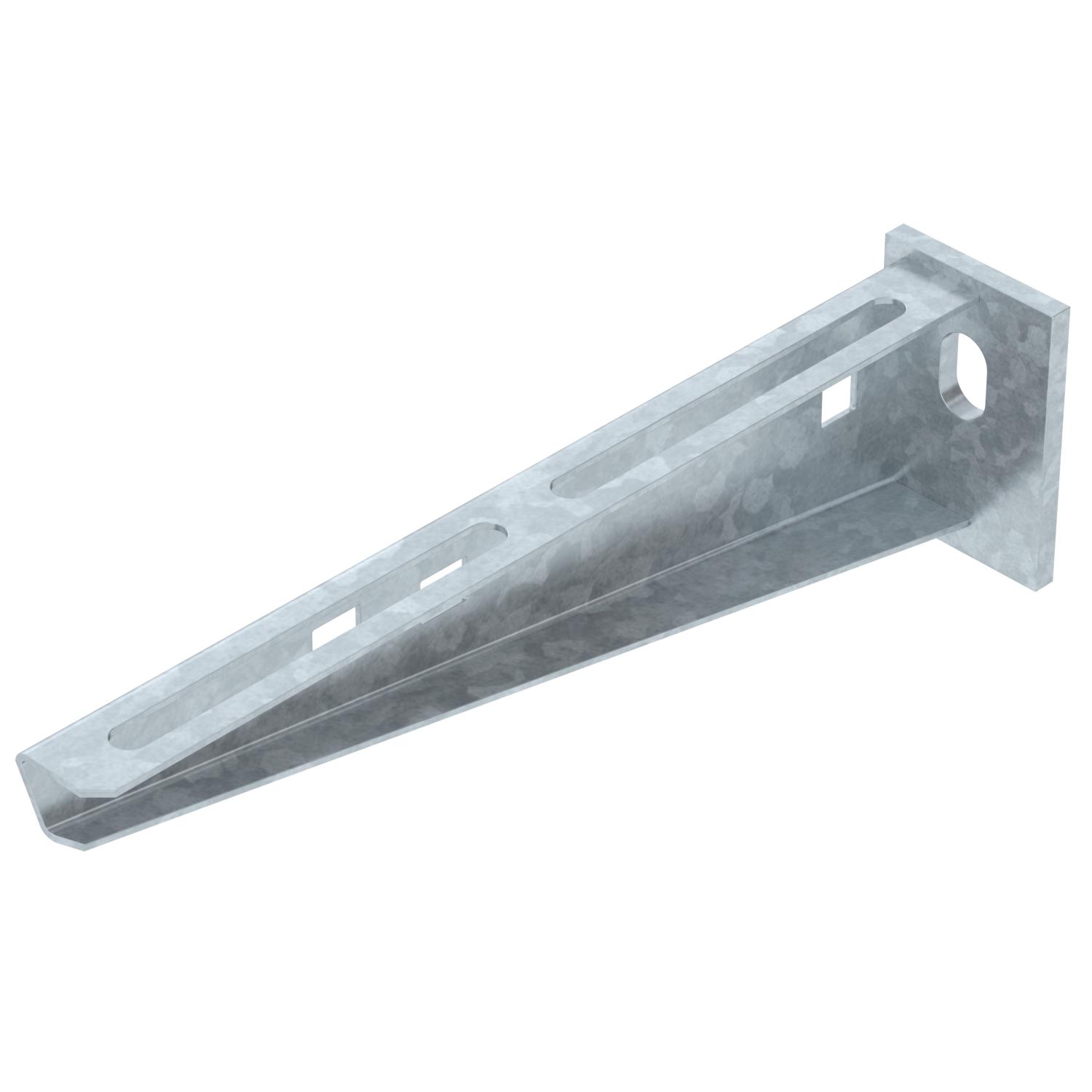

Konzola AW 15
Brt. art. 6420680 | EAN 4012196207190
- Opis proizvoda
-
Opis proizvodaZa manja opterećenja, sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci

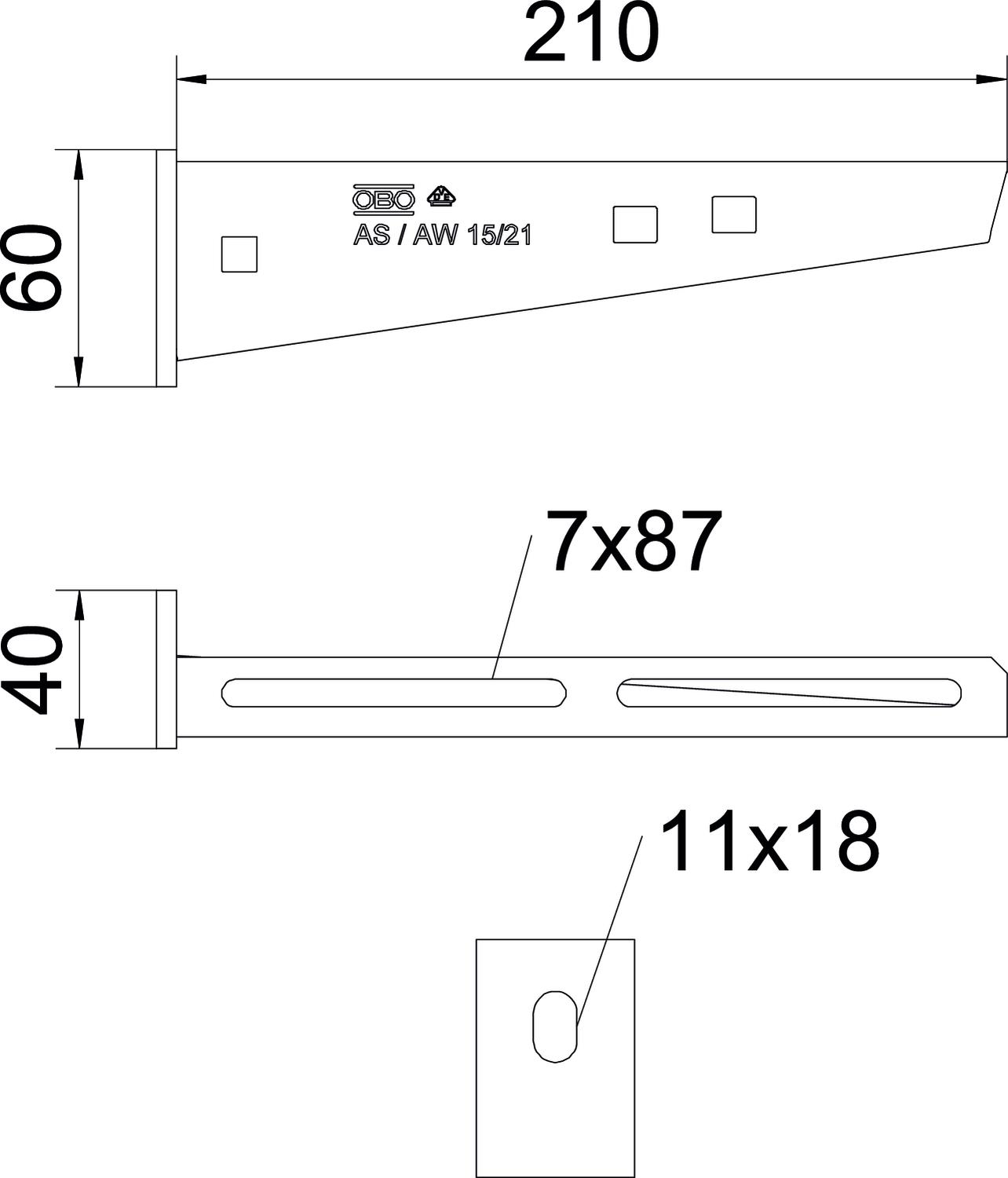

Boja cink CO₂ otisak (GWP) od kolijevke do vrata 0,6412 kg CO₂e / 1 Komad Dimenzija B210mm Duljina 40 mm EPD artikl da F u kN 1,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Maß W 210 mm Materijal Čelik Mjera A 40 mm Mjera B 210 mm Mjera H 60 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije da Površina vruće pocinčano Promjer rupe 11 mm Širina 8 in Širina 210 mm Visina 2,36 in Visina 60 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 15
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
