Konusna uvodnica, PG navoj, svijetlo siva
Brt. art. 2036096 | EAN 4012195172215
- Opis proizvoda
-
Opis proizvodaStandardna kabelska uvodnica oblika A prema DIN 46320 s jednostrukim brtvenim prstenom od NR/SBR.
PG priključni navoj prema DIN 40430.
Stupanj zaštite: s brtvenim prstenom IP65, bez brtvenog prstena IP54.
Napomena: kabelske uvodnice od polistirola lagano pritegnuti - opasnost od pucanja!
otporno na udarce
-
- Tehnički podaci
-
Tehnički podaci

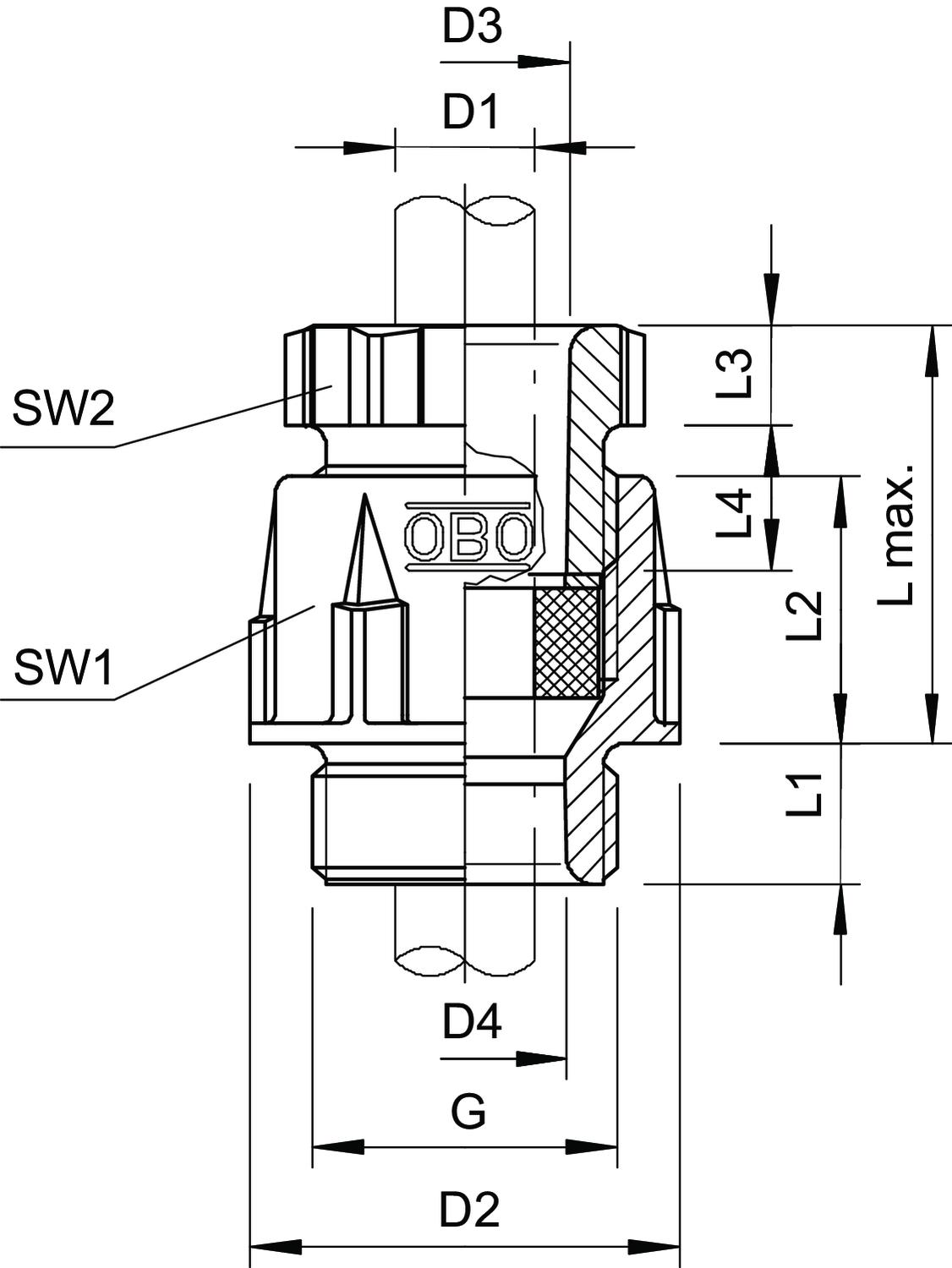

bez halogena da Boja svijetlo siva; RAL 7035 Dimension D4 11 mm Dimenzija L maks. 25 mm Dimenzija PG9 Djeljiva kabelska uvodnica ne Duljina 21,5 mm Duljina navoja 8 mm Izvedba ravno Materijal Polistirol Mjera D1 7 mm Mjera D2 21,5 mm Mjera D3 10,5 mm Mjera G Pg9 mm Mjera L1 8 mm Mjera L2 14 mm Mjera L3 5 mm Mjera L4 9 mm Mogućnost rasterećenja ne Navoj Pg 9 Nazivna veličina navoja 9 Nepropusno područje D, maks. 7 mm Nepropusno područje D, min. 4,5 mm ojačano staklenim vlaknima ne otporno na udarce ne S protumaticom ne Širina 21,5 mm Širina ključa 1 19 mm Širina ključa 2 16 mm Stupanj zaštite IP65 Višestruka brtva ne Visina 30 mm Vrsta brtve Brtveni prsten Vrsta navoja PG Za Ex-područje bez za EX-područje plin bez za EX-područje prašina bez zaštićeno od eksplozije ne Zaštita od savijanja ne - Svi tipovi
