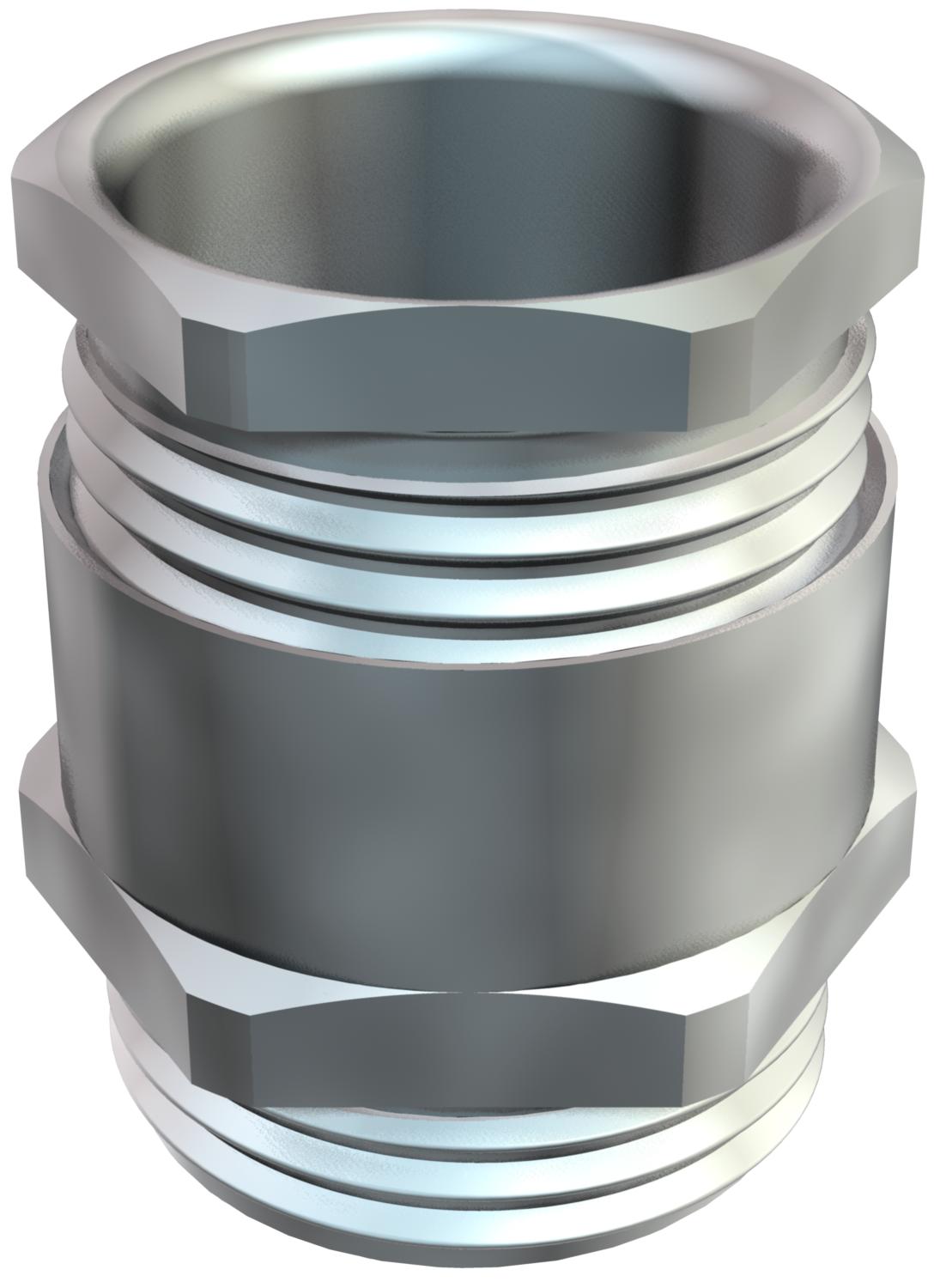

Konusna uvodnica, metrički navoj, prsten, niklano
Brt. art. 2083716 | EAN 4012195517757
- Opis proizvoda
-
Opis proizvodaKabelska uvodnica sa šesterokutnim nastavkom, oblika C4 prema DIN 46320 s metričkim navojem prema HRN EN 60423, odn. ISO 68. Tlačni prsteni od čelika, galvanizirani, transparentno pasivizirani. Brtveni prsten od NR/SBR.
Stupanj zaštite: s brtvenim prstenom IP65, bez brtvenog prstena IP54.
S ureznim prstenom.
* -
-
- Tehnički podaci
-
Tehnički podaci

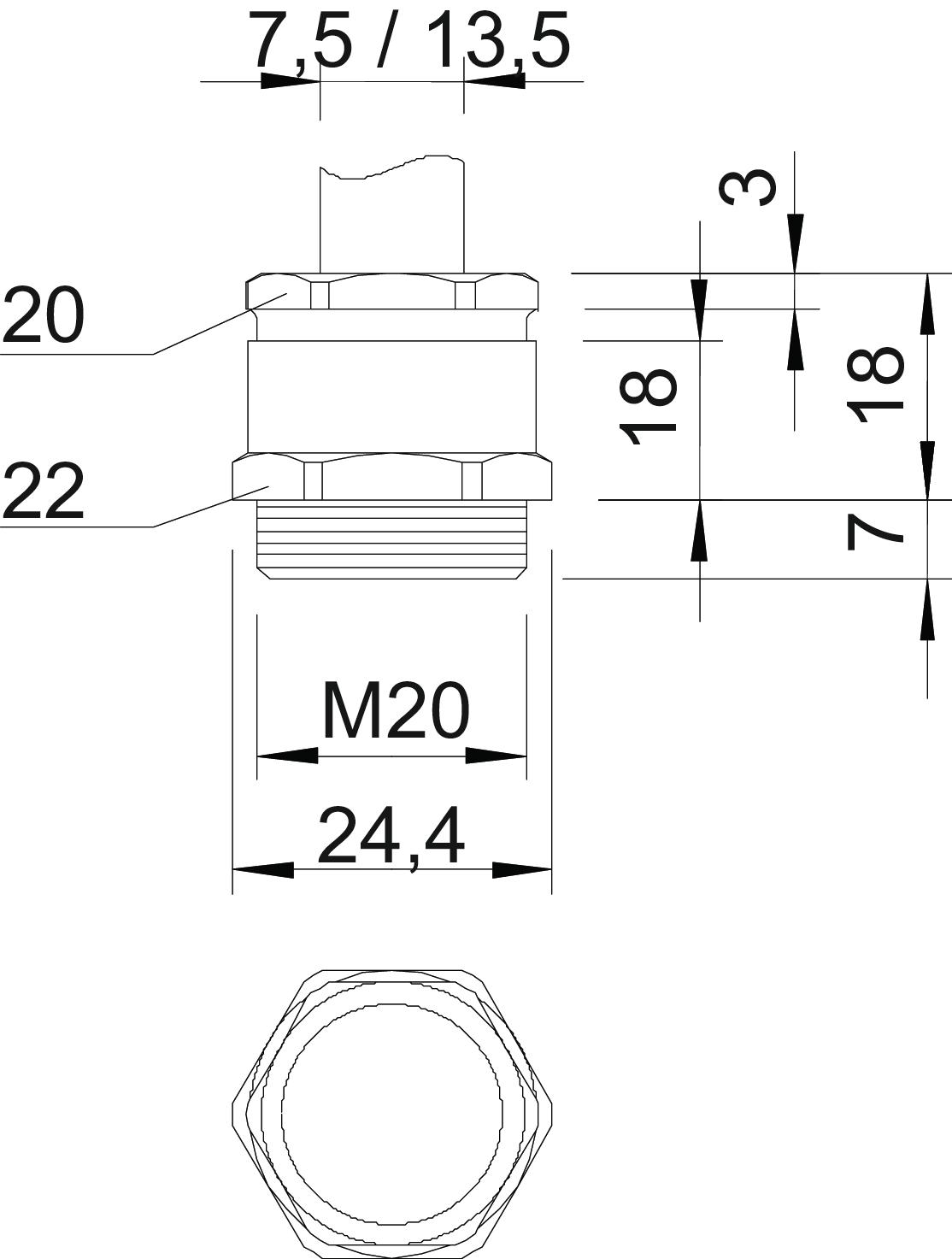

bez halogena ne Dimenzija L maks. 18 mm Dimenzija M20 Duljina navoja 7 mm Kabelska uvodnica za plosnati kabel ne Materijal mjed Mjera e 24,4 mm Mjera L 18 mm Mjera L1 7 mm Mjera L2 18 mm Mjera L3 3 mm Mogućnost rasterećenja ne Navoj M20 x 1,5 Nepropusno područje D, maks. 13,5 mm Nepropusno područje D, min. 7,5 mm ojačano staklenim vlaknima ne otporno na udarce ne Površina niklano S protumaticom ne Širina ključa 1 22 mm Širina ključa 2 20 mm Stupanj zaštite IP65 Višestruka brtva ne Vrsta brtve izreziv brtveni prsten Vrsta navoja metrički Za Ex-područje bez zaštićeno od eksplozije ne Zaštita od savijanja ne - Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Matica, metrički navoj
169 MS M20 2091623 100 Komada - Preuzimanja
-
Podatkovni list 162 MS M20 / 2083716 , 0.22MB , pdfEU izjava o sukladnosti 162 MS M20 / 2083716 , 0.15MB , pdfREACH Izjava o sukladnosti 162 MS M20 / 2083716 , 0.12MB , pdfRoHS Izjava o sukladnosti 162 MS M20 / 2083716 , 0.12MB , pdf
