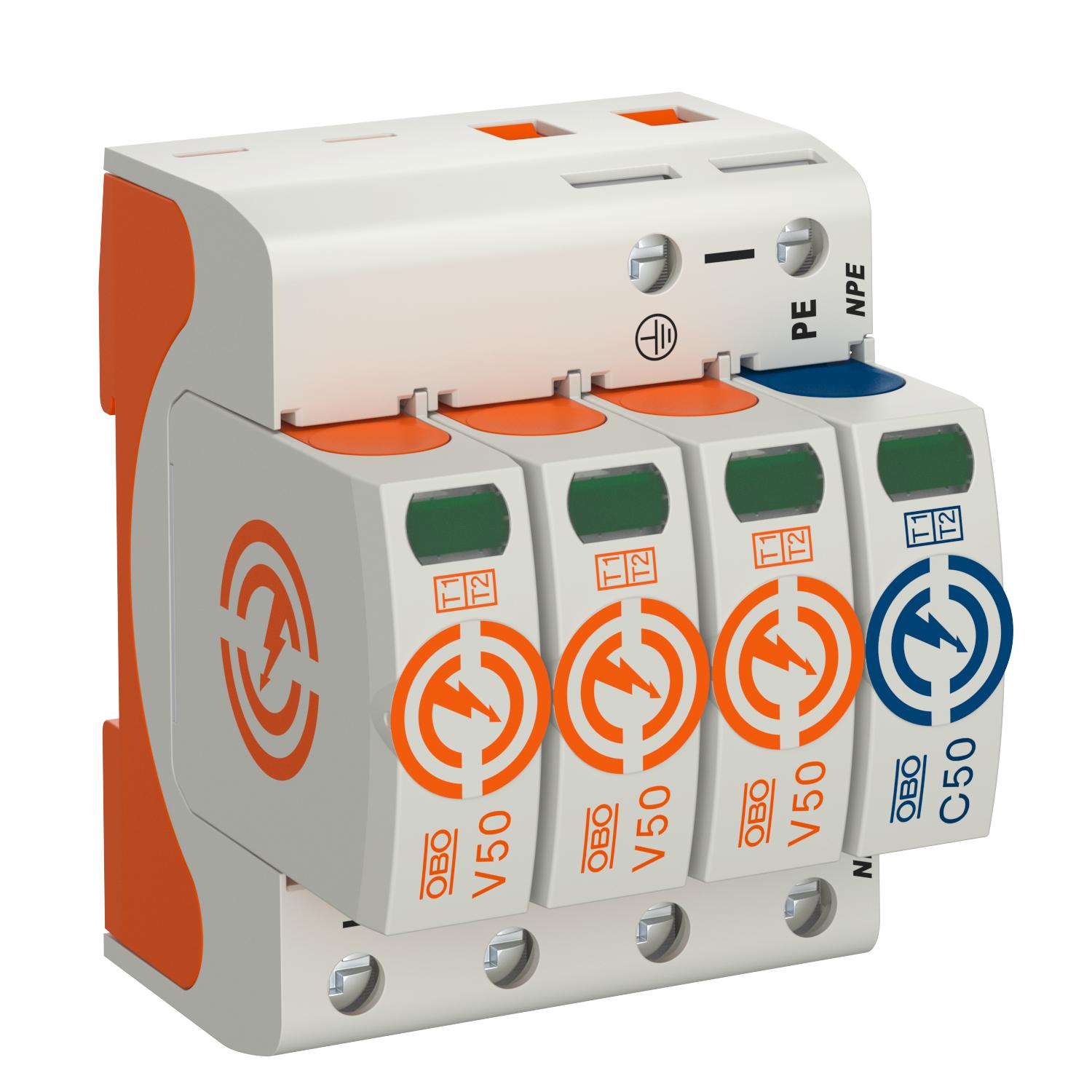

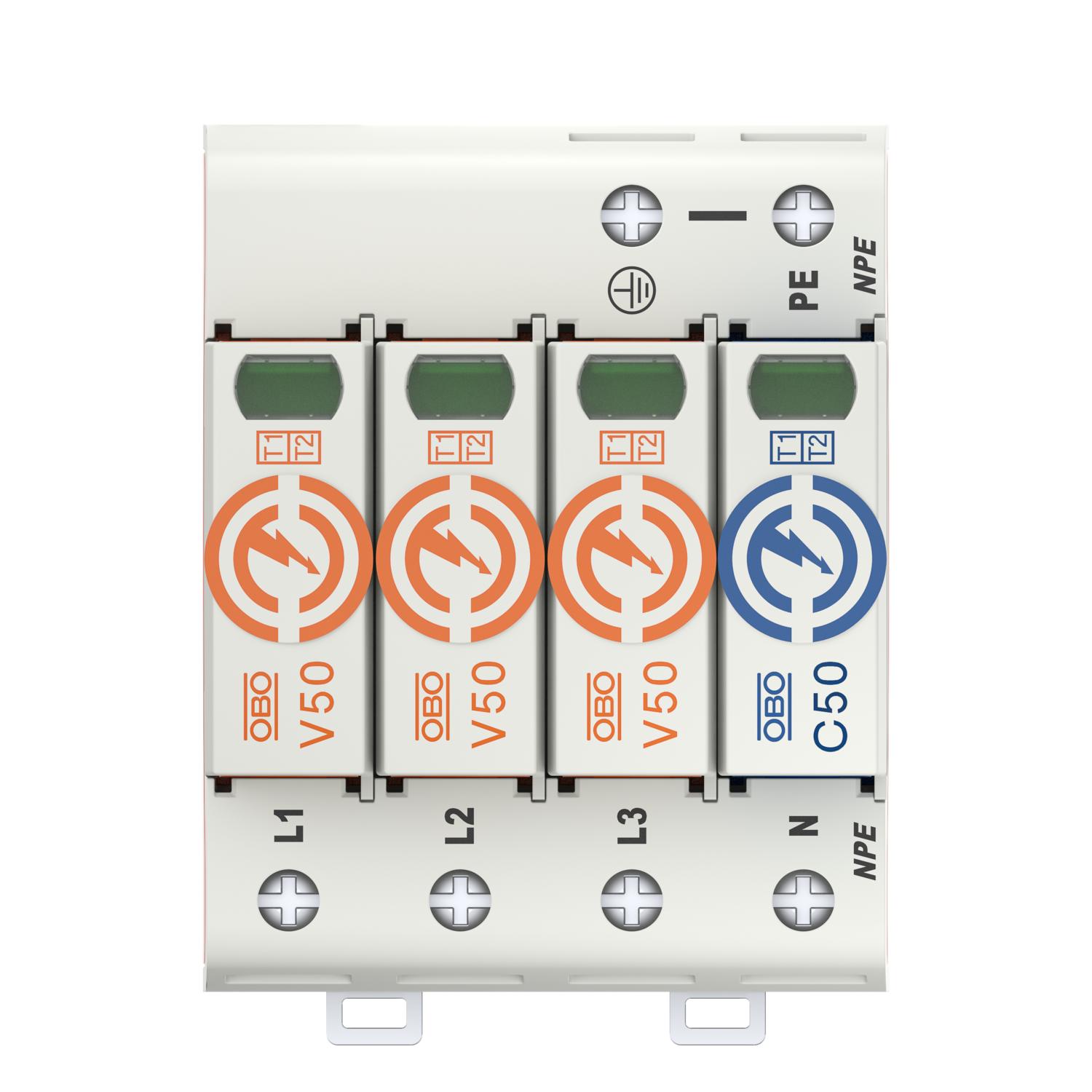

Kombinirani odvodnik V50, 3-polni+NPE 280 V 3+N/PE | 280 | IP20

Kombinirani odvodnik V50, 3-polni+NPE 280 V

Brt. art. 5093526 | EAN 4012196159697

Brt. art. / Tip

Broj polova

Najviši trajni napon AC	280 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Kombinirani odvodnik struje munje tip 1+2

• Za izjednačenje potencijala zaštite od udara munje prema VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 12,5 kA (10/350) po polu i do 50kA (10/350) ukupno
• Modularni utični odvodnik s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje izmjenjivih uložaka sa zaštitom od vibracija i zaštitom od pogrešnog spajanja
• Plastika prema UL 94 V-0
• Varijante FS imaju daljinsku signalizaciju s kontaktom bez potencijala

Primjena: izjednačenje potencijala zaštite od udara munje za građevine razreda zaštite III i IV.
* Komplet= Uložak i podnožje

Tehnički podaci

Tehnički podaci

Broj polova	3+N/PE
Broj polova	4
CO₂ otisak (GWP) od kolijevke do vrata	0,007 kg CO₂e / 1 Komad
Daljinska signalizacija	ne
Dimenzija	280V
Integrirani predosigurač	ne
Maks. presjek fleksibilnog vodiča (finožični)	35 mm²
Maks. presjek fleksibilnog vodiča (finožični)	2 AWG
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	2 AWG
Maks. presjek priključka FM-stezaljke	1,5 mm²
Maks. presjek priključka FM-stezaljke	16 AWG
Maksimalna odvodna struja (8/20 μs)	50 kA
Maksimalna odvodna struja (8/20 μs) [L-N]	50 kA
Maksimalni predosigurač	160 A gL/gG
Maksimalni predosigurač	160 A
Materijal kućišta	PA UL 94 V-0
Min. presjek fleksibilnog vodiča (finožični)	1,5 mm²
Min. presjek fleksibilnog vodiča (finožični)	16 AWG
Min. presjek krutog vodiča (jedno-/višežični)	16 AWG
Min. presjek krutog vodiča (jedno-/višežični)	1,5 mm²
Min. presjek priključka FM-stezaljke	21 AWG
Min. presjek priključka FM-stezaljke	0,5 mm²
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najmanji razmak	1,5 mm
Najviši trajni napon (L-N)	280 V
Najviši trajni napon (N-PE)	255 V
Najviši trajni napon AC	280 V
Nazivna odvodna struja (8/20 µs)	30 kA
Nazivna odvodna struja (8/20 µs) [L-N]	30 kA

Nazivna odvodna struja (8/20 μs) [ukupno]	80 kA
Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	TN-S, TT
Odobrenja	VDE
Otvoreni	ne
Prigušenje slijedne struje (eff) [N-PE]	0,1 kA
Razina zaštite [L-N]	≤1,3
Signalizacija na uređaju	optički
Snaga kratkog spoja kod maks. nadstrujne zaštite mreže	50 kA eff
SPD sukladno IEC 61643-1	class I+II
SPD sukladno UL 1449	Tip 4
Struja munje (10/350 μs)	12,5 kA
Struja munje (10/350) [ukupno]	50 kA
Stupanj zaštite	IP20
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C	ne
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Temperatura za obradu, maks.	80 °C
TOV-napon [L-N] - fail safe mode - 120 min	440 V
TOV-napon [L-N] - withstand mode - 5 s	335 V
TOV-napon [N-PE] - withstand mode - 200 s	1200 V
U skladu s EN 61643-11	tip 1+2
Vrijeme odziva	<25 ns
Vrsta kabela za uređaje za zaštitu od prenapona	Energetski vod AC
Zajednička razina zaštite [L-PE]	2,5 kV
Zaokretni moment	4 Nm
Zaostali napon [L-N] @ 1 kA	0,7 kV
Zaostali napon [L-N] @ 12,5 kA	1 kV
Zaostali napon [L-N] @ 5 kA	0,8 kV
