Kombinirani odvodnik V25 3-polni + NPE 280 V 3+N/PE | 280 | IP20

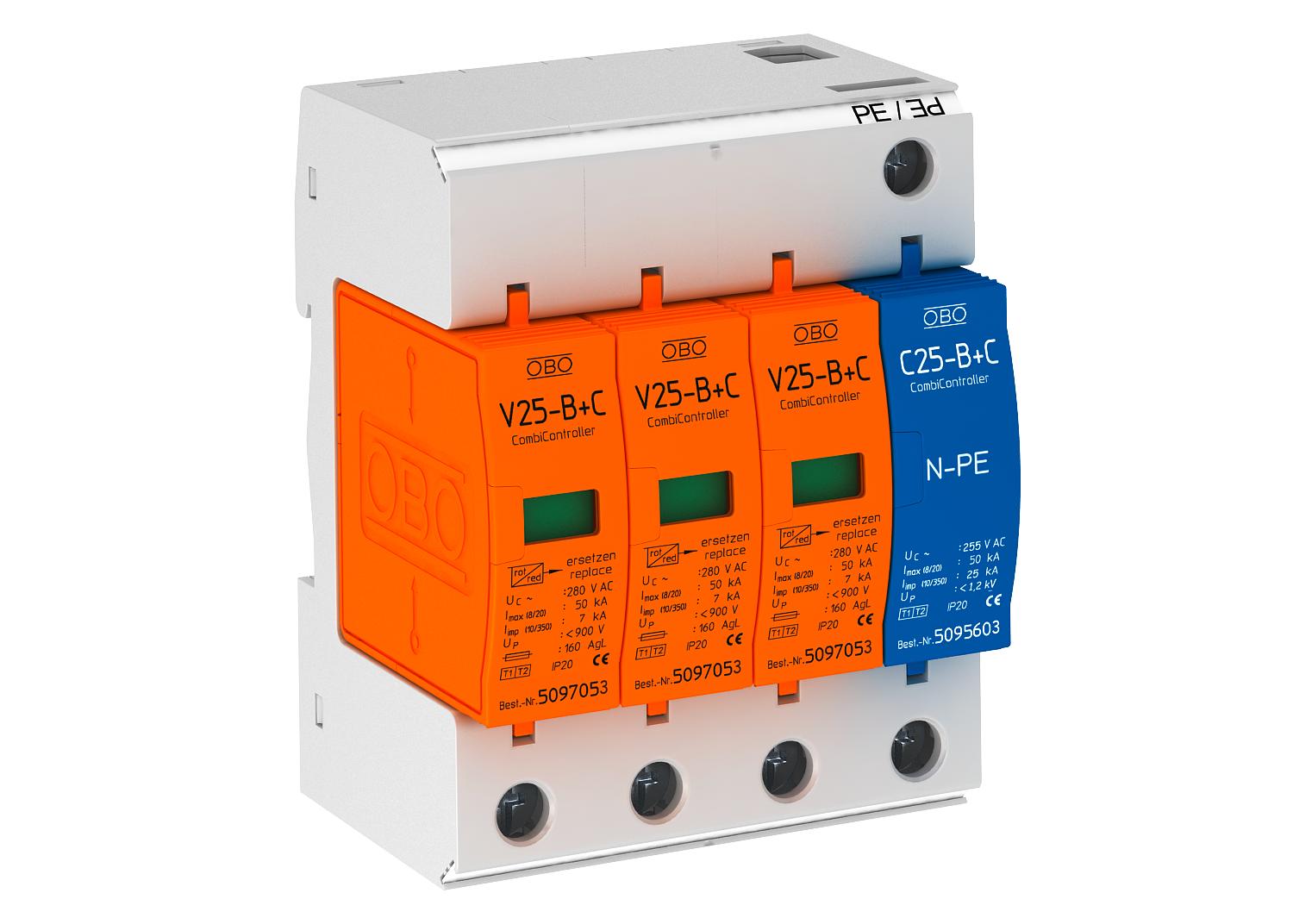

Kombinirani odvodnik V25 3-polni + NPE 280 V

Brt. art. 5094463 | EAN 4012195239864

Brt. art. / Tip

Broj polova

Najviši trajni napon AC	280 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Kombinirani odvodnik struje munje i prenapona tip 1+2

• Kompletna jedinica sastoji se od uloška i podnožja
• Univerzalno prikladan za TN, TT mreže
• Utični odvodnik s termičkim osiguračem
• Optički indikator funkcija
• Zaštitna razina < 0,9 kV
• Oklopljen cink oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima
• Označeni priključci

Primjer primjene: građevine s nadzemnim napajanjem ili za izjednačenje potencijala kod stambenih zgrada.
* Komplet= Uložak i podnožje

Tehnički podaci

Tehnički podaci

Broj polova	3
Broj polova	3+N/PE
Daljinska signalizacija	ne
Dimenzija	280V
Izvedba	1+NPE
LPZ	0→2
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalni predosigurač	160 A
Maksimalni predosigurač	160
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Min. temperatura za obradu	-40 °C
Najviši trajni napon AC	280 V
Najviši trajni napon DC	200 V
Nazivna odvodna struja (8/20 µs)	30 kA
Nazivna odvodna struja (8/20 µs) [L-N]	30 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	30 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	50 kA

Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	sve
Otvoreni	ne
Razina zaštite [L-N]	≤900
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	7 kA
Struja munje (10/350) [ukupno]	25 kA
Stupanj zaštite	IP20
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 1+2
Vrijeme odziva	<25 ns
Zajednička razina zaštite [L-PE]	1200 kV
