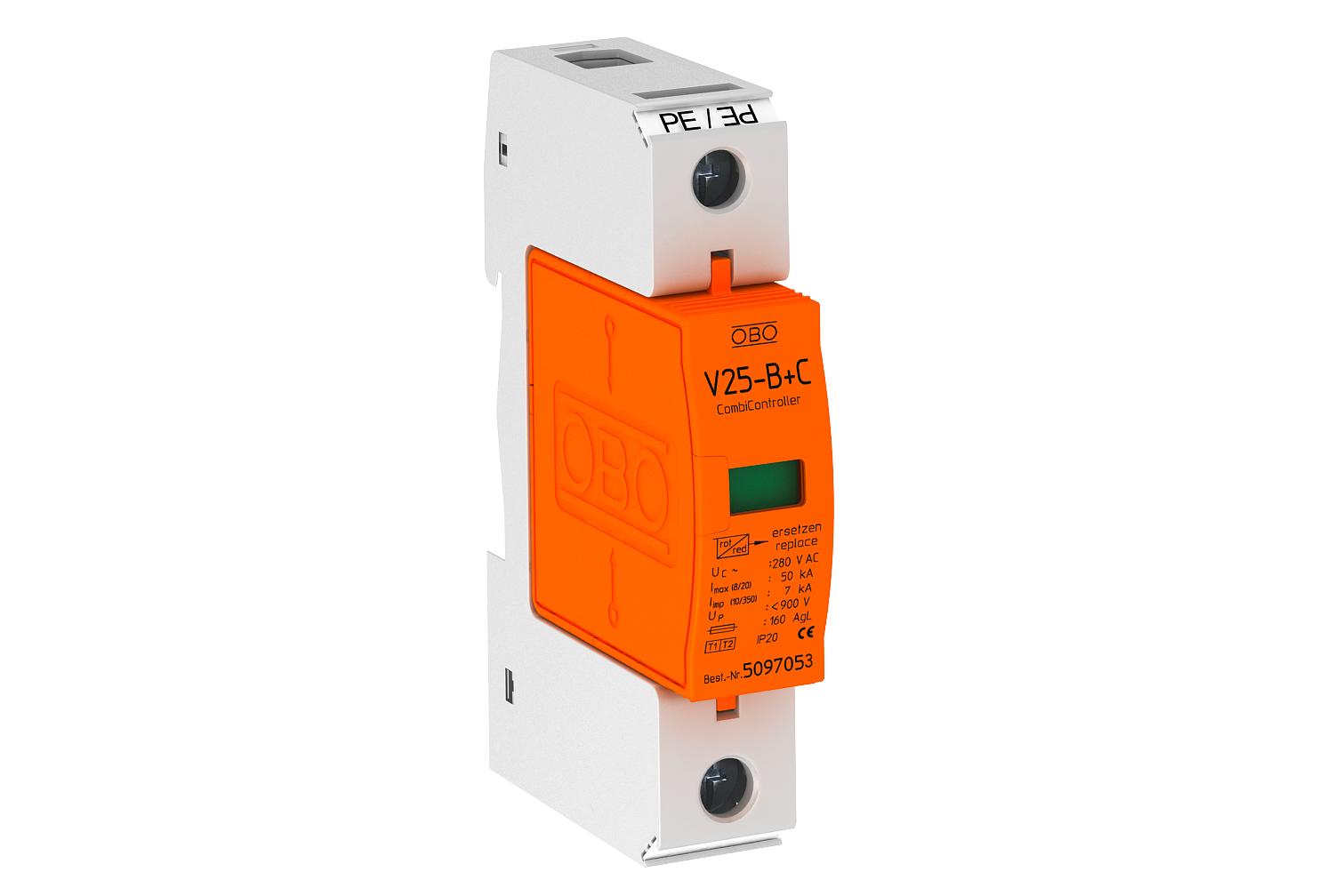

Kombinirani odvodnik V25, 1-polni 280 V 1 | 280 | IP20

Kombinirani odvodnik V25, 1-polni 280 V

Brt. art. 5094418 | EAN 4012195406556

Brt. art. / Tip

Broj polova

Najviši trajni napon AC	280

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Kombinirani odvodnik struje munje i prenapona tip 1+2

• Kompletna se jedinica sastoji od uloška i podnožja
• Za TN mreže
• Odvodnik, utični s termičkim osiguračem
• S optičkim indikatorom funkcije
• Razina zaštite < 0,9 kV
• Oklopljeni cink- oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima
• Označeni priključci

Primjer primjene: zgrade s nadzemnim napajanjem ili za izradu izjednačenje potencijala zaštite od udara munje kod stambenih zgrada.
* Komplet= Uložak i podnožje

Tehnički podaci

Tehnički podaci

Broj polova	1
Broj polova	1
Daljinska signalizacija	ne
Dimenzija	280V
Ispitni razred tipa 2	da
Izvedba	1-polan
LPZ	0→2
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalna odvodna struja (8/20 μs)	50 kA
Maksimalni predosigurač	160
Maksimalni predosigurač	160 A
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Min. temperatura za obradu	-40 °C
Najviši trajni napon AC	280
Najviši trajni napon DC	200
Nazivna odvodna struja (8/20 µs)	30 kA
Nazivna odvodna struja (8/20 µs) [L-N]	30 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	30 kA

Nazivna odvodna struja (8/20 μs) [ukupno]	30 kA
Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	TN
Otvoreni	ne
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	7 kA
Struja munje (10/350) [ukupno]	7 kA
Stupanj zaštite	IP20
Sustav uzemljenja ostalo	da
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C	da
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 1+2
Vrijeme odziva	<25 ns
