Kombinirani odvodnik 3-polni +NPE
Brt. art. 5096879 | EAN 4012195077091
- Opis proizvoda
-

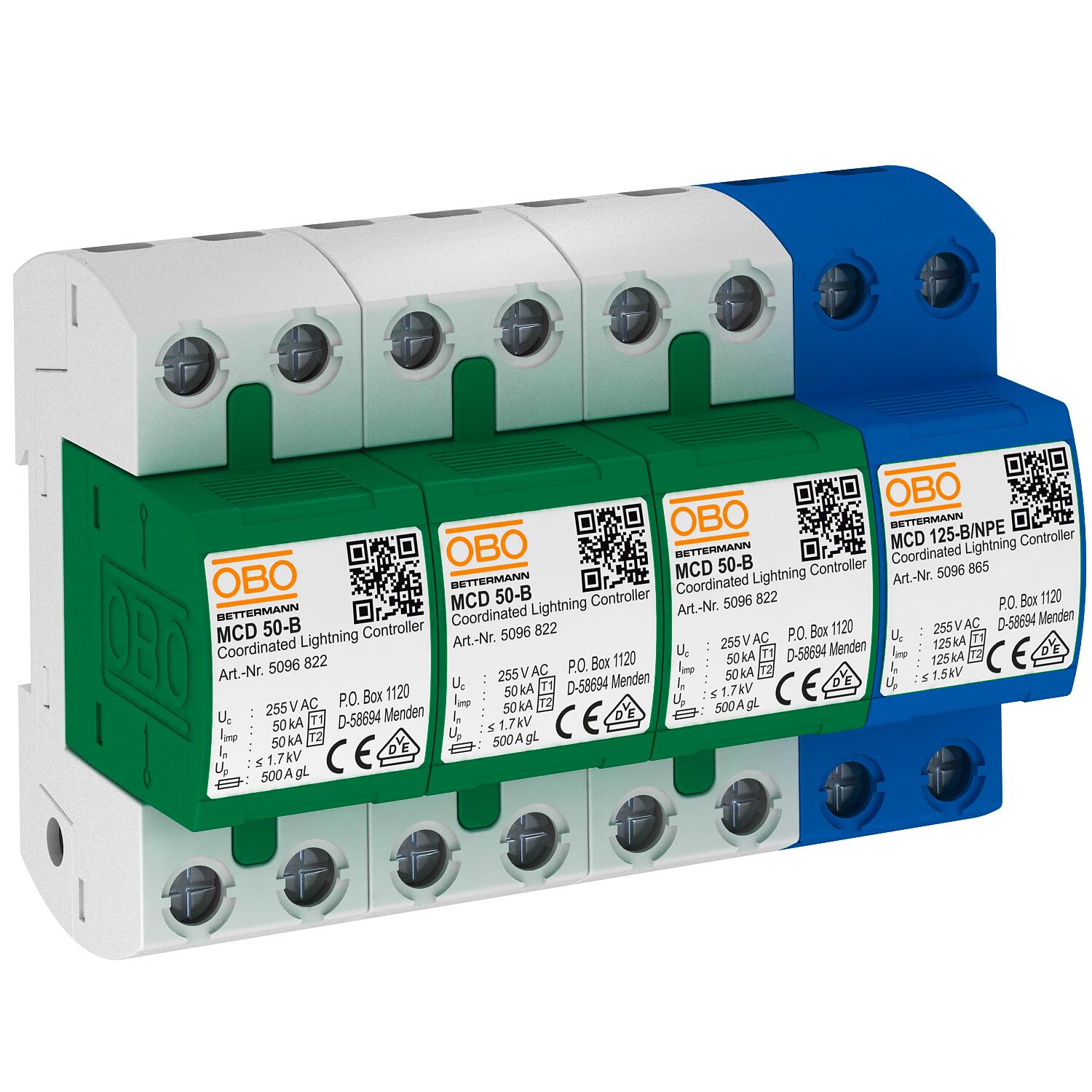

Opis proizvodaKombinirani odvodnik tip 1+2, 4-polan za primjenu u TT i TN-S mrežama.
Sastavljen i spreman za priključivanje; sastoji se od:
3 x MCD 50-B: koordinirani odvodnik struje munje tip 1+2 prema HRN EN 61643-11 i
1 x MCD 125-B/NPE: koordinirano N-PE iskrište tip 1+2 prema HRN EN 61643-11. Za prijelaz 0 na 2 (LPZ) sukladno konceptu zaštitnih zona od udara munje prema IEC 62305 odnosno VDE 0185-305.
• Izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 50 kA (10/350) po polu i do 125 kA (10/350) ukupno
• Zaštitna razina <1,7 kV, omogućuje zaštitu uređaja
• Otpornost na kratki spoj 10 KA, predosigurač do 500 A gL/gG
• Oklopljeno iskrište
Primjena: industrijska postrojenja i građevine s vanjskom zaštitom od udara munje razreda I do IV.
-
- Tehnički podaci
-
Tehnički podaci

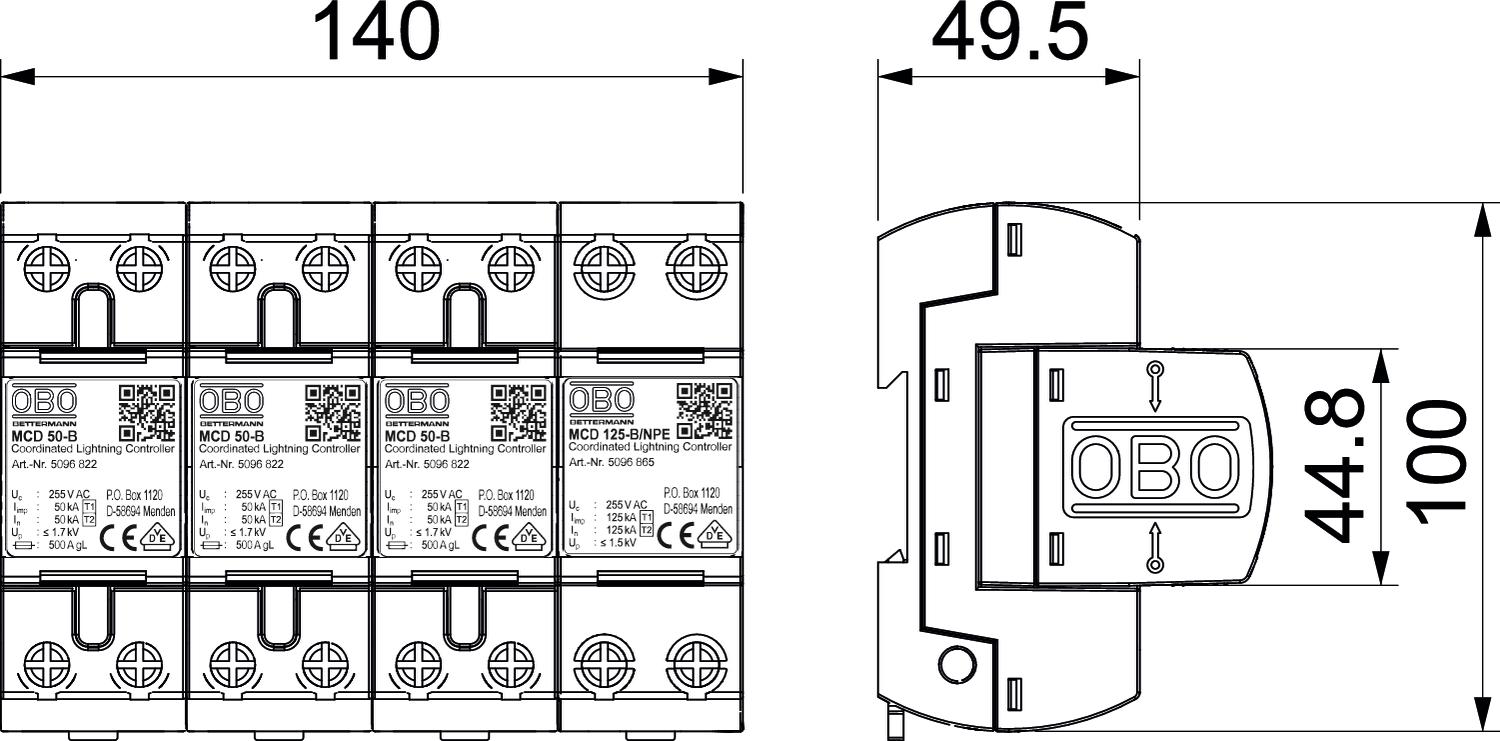

Broj polova 1 Broj polova 3+N/PE Daljinska signalizacija ne Dimenzija 255V Duljina 100 mm Ispitni razred tipa 1 da Ispitni razred tipa 2 da Izvedba 3+NPE LPZ 0→2 Maks. presjek krutog vodiča (jedno-/višežični) 50 mm² Maksimalni predosigurač 500 Maksimalni predosigurač 500 A Min. presjek krutog vodiča (jedno-/višežični) 10 mm² Min. temperatura za obradu -40 °C Način montaže Montažni profil 35 mm Najviši trajni napon (L-N) 255 V Najviši trajni napon (N-PE) 255 V Najviši trajni napon AC 255 V Nazivna odvodna struja (8/20 µs) 50 kA Nazivna odvodna struja (8/20 µs) [L-N] 50 kA Nazivna odvodna struja (8/20 µs) [N-PE] 125 kA Nazivna odvodna struja (8/20 μs) [ukupno] 125 kA Nazivni napon AC (50 / 60 Hz) 230 V Oblik mreže TN-S, TT OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka) 125 A Odobrenja VDE Otpornost na kratki spoj 10 kA Otvoreni ne Prigušenje slijedne struje (eff) [N-PE] 0,1 kA Razina zaštite [L-N] ≤1,7 Signalizacija na uređaju bez Širina 140 mm Snaga kratkog spoja kod maks. nadstrujne zaštite mreže 10 kA SPD sukladno IEC 61643-1 class I+II Struja munje (10/350 μs) 50 kA Struja munje (10/350) [ukupno] 125 kA Stupanj zaštite IP20 Sustav uzemljenja DC ne Sustav uzemljenja IT ne Sustav uzemljenja ostalo ne Sustav uzemljenja TN da Sustav uzemljenja TN-C ne Sustav uzemljenja TN-C-S da Sustav uzemljenja TN-S da Sustav uzemljenja TT da Temperatura za obradu, maks. 85 °C U skladu s EN 61643-11 tip 1+2 Visina 69 mm Vrijeme odziva <100 ns Vrsta kabela za uređaje za zaštitu od prenapona Energetski vod AC - Svi tipovi
