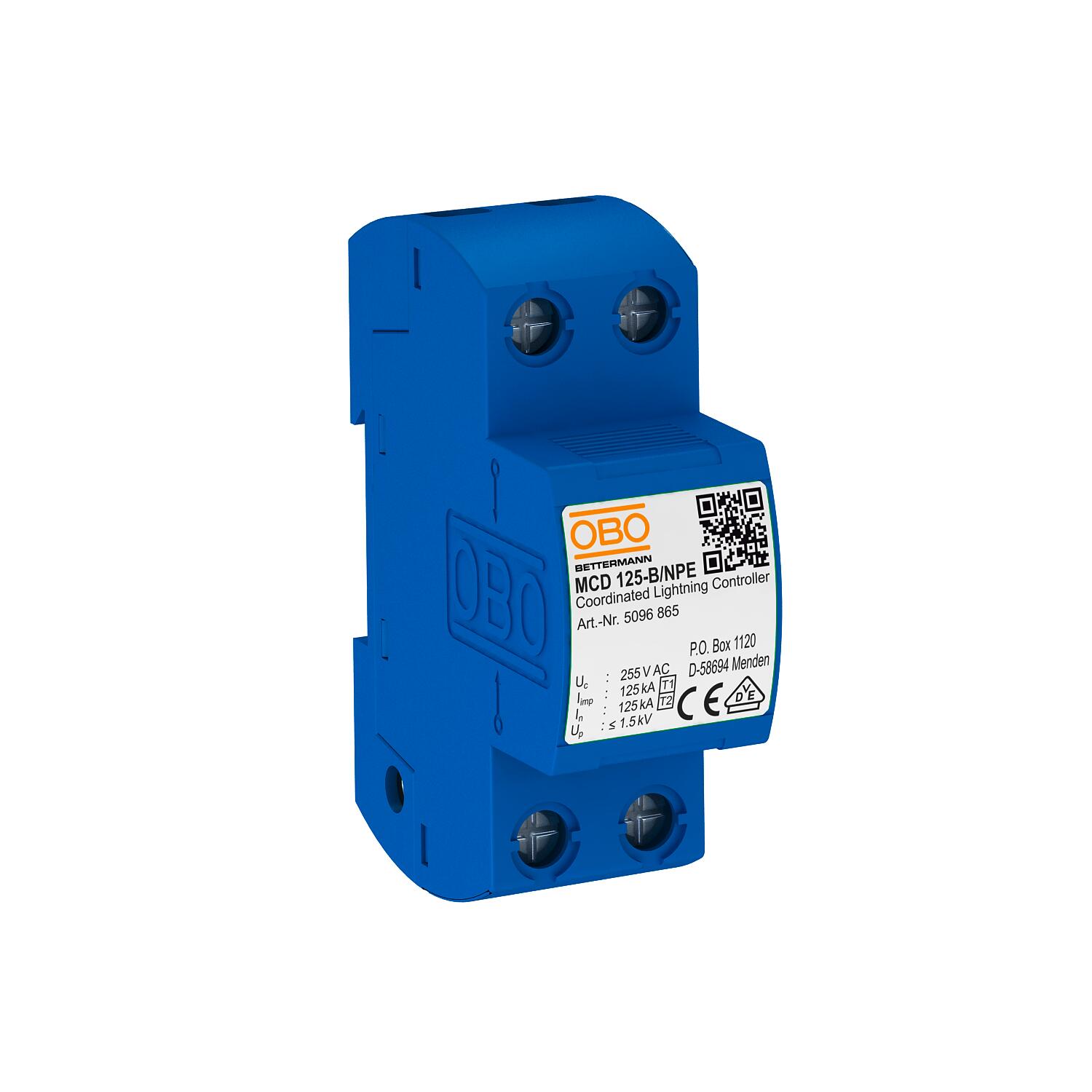

Kombinirani odvodnik 1-polni NPE N/PE | 255 | IP20

Kombinirani odvodnik 1-polni NPE

Brt. art. 5096865 | EAN 4012195541394

Brt. art. / Tip	5096865 / MCD 125-B NPE

Broj polova	N/PE

Najviši trajni napon AC	255 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Kombinirani odvodnik tip 1+2, N-PE za primjenu u TN-S i TT mrežama.

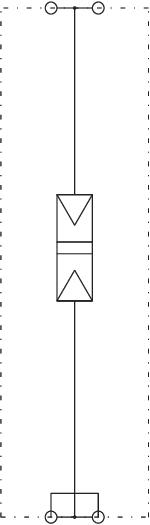

MCD 125-B/NPE: koordinirano N-PE iskrište tip 1+2 prema EN 61643-11. Za prijelaz 0 na 2 (LPZ) sukladno konceptu zaštitnih zona od udara munje prema IEC 62305 odnosno VDE 0185-305.

• Mogućnost odvodnje 125 kA (10/350 µs)
• Uklj. utični poklopci za označavanje priključaka
• Zaštitna razina < 1,5 kV, omogućuje zaštitu uređaja
• Oklopljeno iskrište

Primjena: industrijska postrojenja i zgrade s vanjskom zaštitom od munje razreda I do IV.

Tehnički podaci

Tehnički podaci

Broj polova	1
Broj polova	N/PE
Daljinska signalizacija	ne
Dimenzija	255V

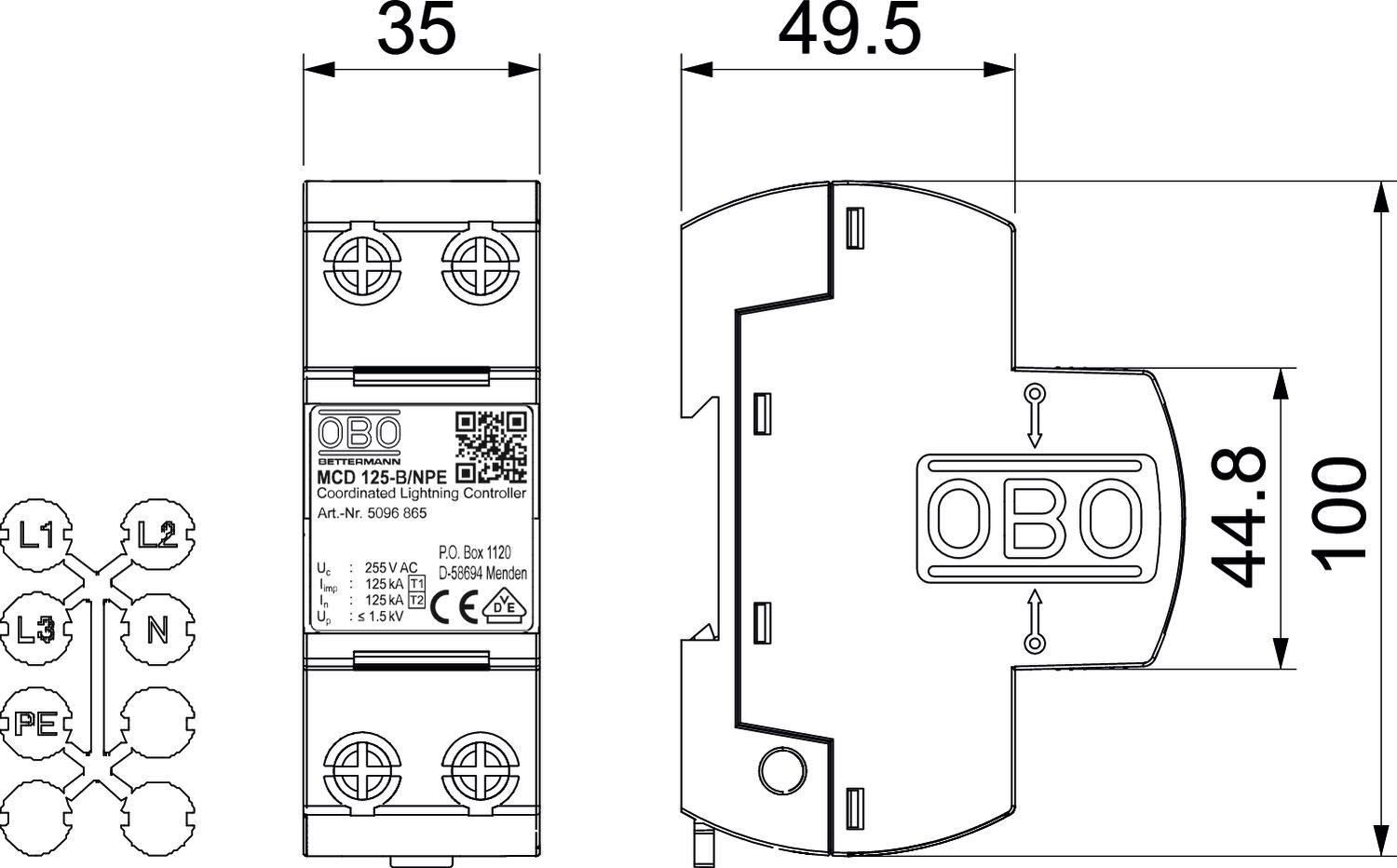

Duljina	100 mm
Ispitni razred tipa 1	da
Ispitni razred tipa 2	da
Izvedba	1-polan; 255V
LPZ	0→2
Maks. presjek krutog vodiča (jedno-/višežični)	50 mm²
Min. presjek krutog vodiča (jedno-/višežični)	10 mm²
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najviši trajni napon (N-PE)	255 V
Najviši trajni napon AC	255 V
Nazivna odvodna struja (8/20 µs)	125 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	125 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	125 kA
Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	sve
OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka)	125 A

Odobrenja	VDE
Otvoreni	ne
Prigušenje slijedne struje (eff) [N-PE]	0,1 kA
Signalizacija na uređaju	bez
Širina	35 mm
SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	125 kA
Struja munje (10/350) [ukupno]	125 kA
Stupanj zaštite	IP20
Sustav uzemljenja DC	ne
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C	ne
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Temperatura za obradu, maks.	85 °C
U skladu s EN 61643-11	tip 1+2
Visina	69 mm
Vrijeme odziva	<100 ns
