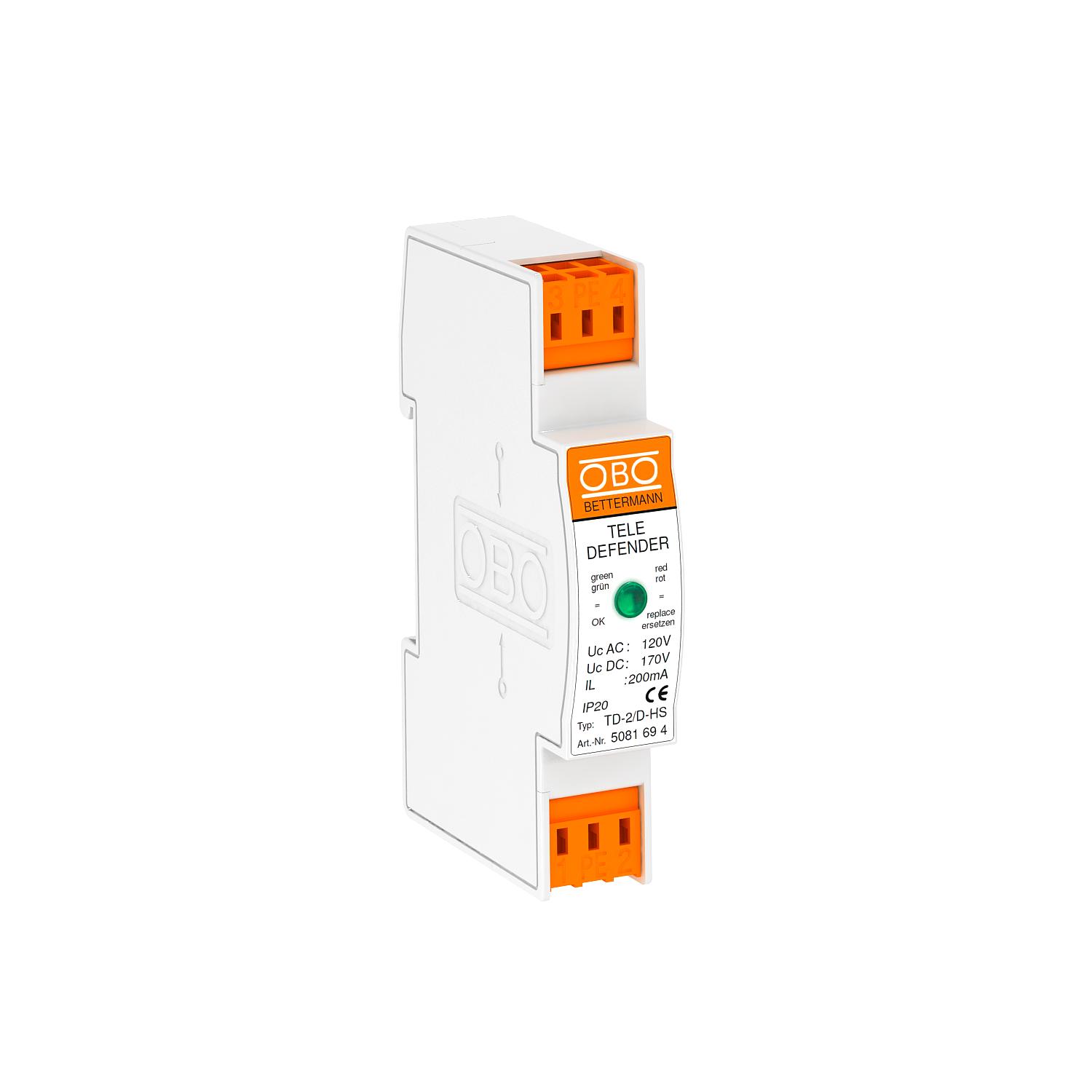

Kombinirana zaštita za ISDN i DSL sustave
Brt. art. 5081694 | EAN 4012196087723
- Opis proizvoda
-
Opis proizvodaZaštita za prijenos podataka za telekomunikacijske sustave
• Niska razina zaštite kod velikih strujnih opterećenja
• Utične stezaljke
• Široki frekvencijski pojas
• Jednostavna montažna na montažne profile
• Optički prikaz funkcija
Primjena: DSL sustavi, ISDN ili analogna telekomunikacija
-
- Tehnički podaci
-
Tehnički podaci
Boja bijela Broj polova 2 Dimenzija 170V Dojavni kontakt ne Granična frekvencija 75 MHz Impulsna struja 2,5 kA Ispitna norma IEC 61643-21 Izvedba testirana na eksplozije ne Jakost udarne struje žila-zemlja C2: 18 kV / 9 kA (8/20µs) Jakost udarne struje žila-žila C2: 18 kV / 9 kA (8/20µs) Kapacitet (žila-zemlja) <50 pF Kapacitet (žila-žila) <50 pF Kategorie Tip 1+2+3 / D1+C2+C1 Kontrola odvodnika ne LPZ 0→3 Maks. presjek fleksibilnog priključka. 2,5 mm² Maks. presjek krutog priključka 2,5 mm² Maks. presjek višežičnog priključka 2,5 mm² Materijal Plastika Min. presjek fleksibilnog priključka 0,14 mm² Min. presjek krutog priključka 0,14 mm² Min. presjek višežičnog priključka 0,14 mm² Najviši trajni napon AC 120 V Najviši trajni napon DC 170 V Nazivna strujna opterećenja AC 0,14 A Nazivna strujna opterećenja DC 0,2 A Otpor instalacije >1 MΩ Priključak oplete ne Razina zaštite linija - linija <300 V Razina zaštite linija - zemlja <650 V Razvodni ormar TE (17,5 mm) 1 Serijski otpor po žili 9 Ω ± 10 % Signalizacija na uređaju optički SPD sukladno IEC 61643-21 Razred I+II+III / D1+C2+C1 Stupanj zaštite IP20 Temperaturno područje korištenja, maks. 80 °C Temperaturno područje korištenja, min. -40 °C Ukupna nazivna odvodna struja (10/350) D1: 5 kA Ukupna nazivna odvodna struja (8/20) 10 kA Uneseno prigušenje (insertion loss) ≤3 dB Utični sustav Stezaljka Uzemljenje preko: Priključni kabel Vrsta kabela za uređaje za zaštitu od prenapona Telekomunikacijski vodič Zaštita izravno - Svi tipovi
- Preuzimanja
-
Podatkovni list TD-2/D-HS / 5081694 , 0.30MB , pdfEU izjava o sukladnosti TD-2/D-HS / 5081694 , 0.12MB , pdfREACH Izjava o sukladnosti TD-2/D-HS / 5081694 , 0.12MB , pdfRoHS Izjava o sukladnosti TD-2/D-HS / 5081694 , 0.12MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
