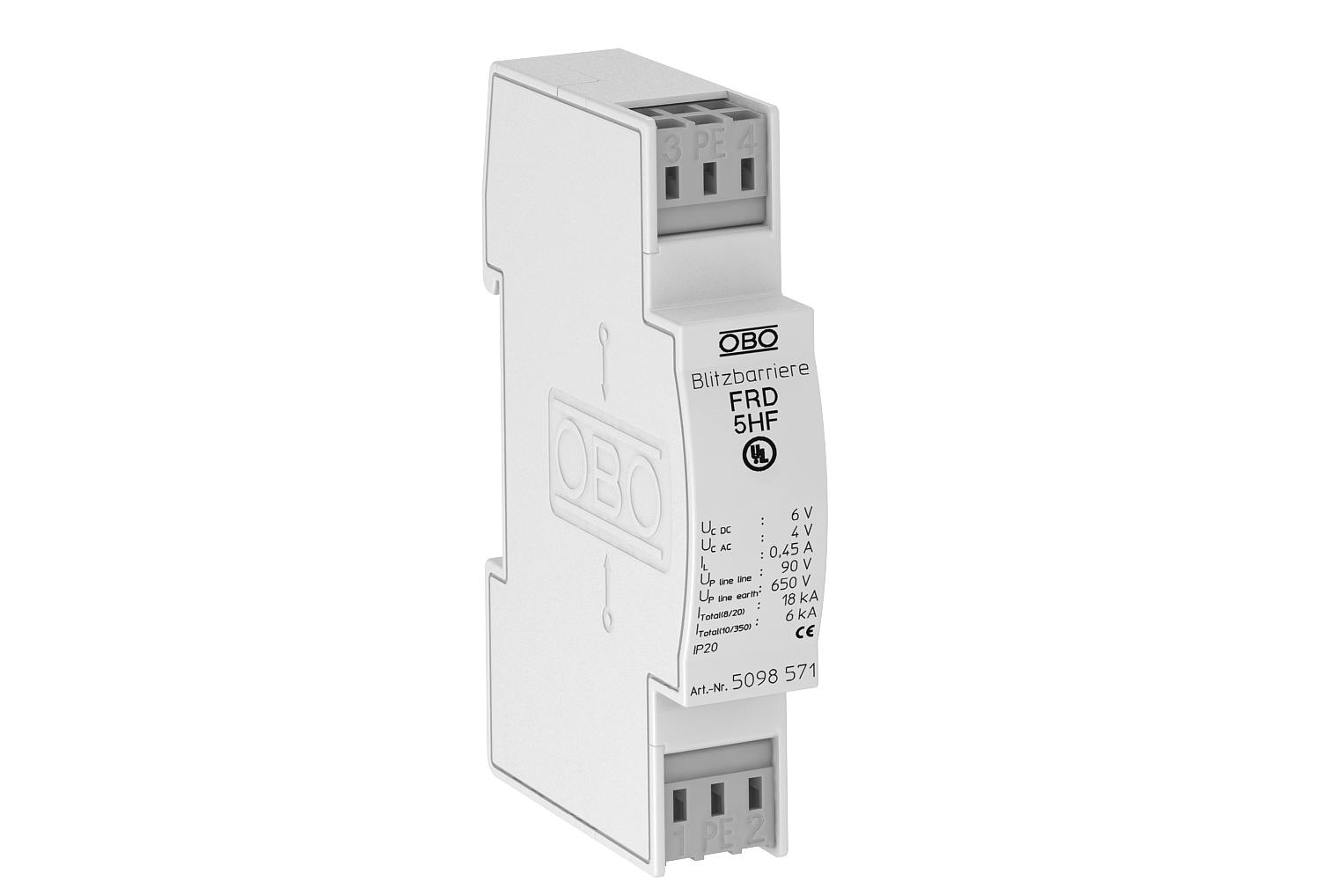

Kombinirana zaštita za dvožilne sustave s primjenom VF tehnici 5 V
Brt. art. 5098571 | EAN 4012195578345
- Opis proizvoda
-
Opis proizvoda
Zaštita od prenapona za mjernu, upravljačku i regulacijsku tehniku.
• Osnovna, srednja i fina zaštita

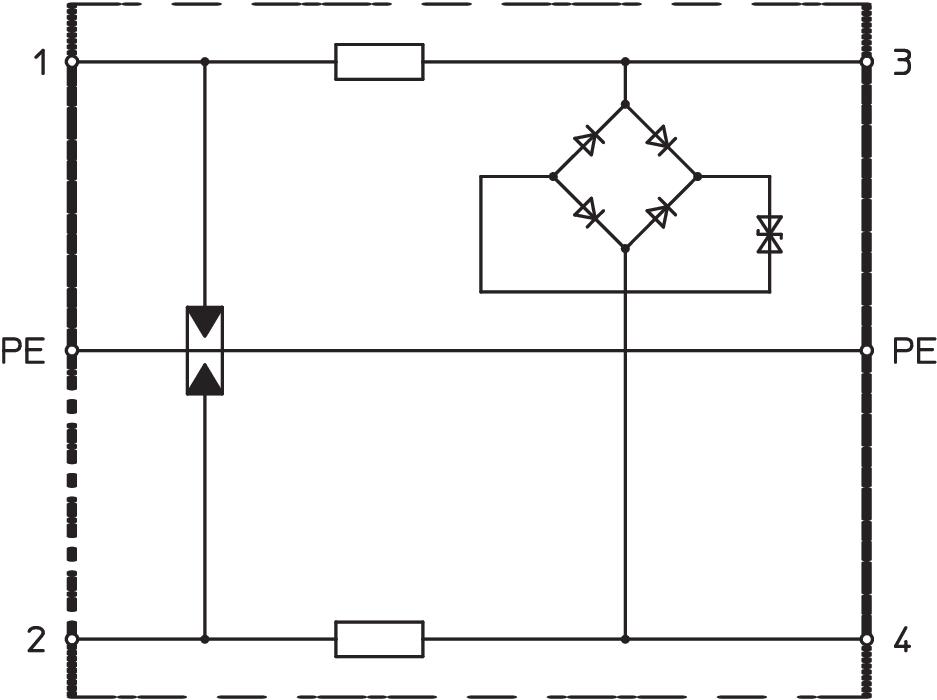

• Dvostupanjski zaštitni sklop s visokim kapacitetom odvodnje
• Visoka prijenosna frekvencija do 100 MHz
• Univerzalan za sve sabirne sustave (npr. profibus)
• Sa stezaljkama

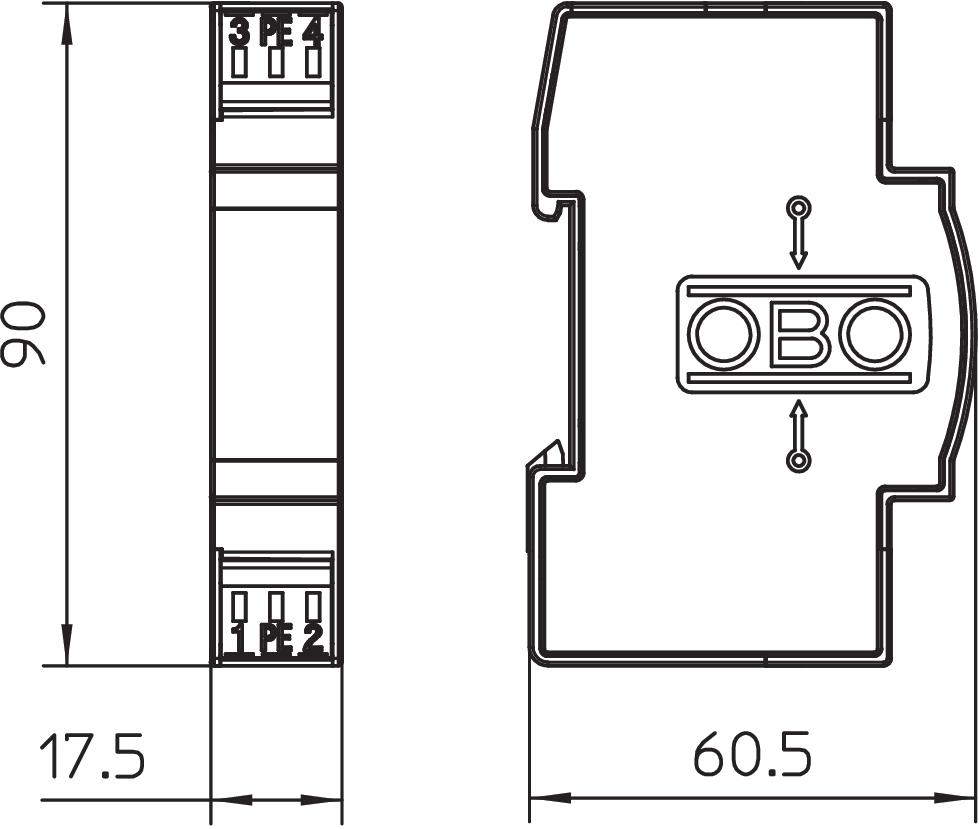

• Širine 17,5 mm
Primjena: univerzalna primjena na 35 mm montažnim profilima u svakom uobičajenom razvodnom ormaru.
-
- Tehnički podaci
-
Tehnički podaci
Broj polova 2 Dimenzija 5V AC Dojavni kontakt ne Granična frekvencija 100 MHz Impulsna struja 3 kA Ispitna norma IEC 61643-21 Izvedba testirana na eksplozije ne Jakost udarne struje žila-zemlja C2: 18 kV / 9 kA (8/20µs) Jakost udarne struje žila-žila C2: 18 kV / 9 kA (8/20µs) Kapacitet (žila-zemlja) <40 pF Kapacitet (žila-žila) <40 pF Kategorie Tip 1+2+3 / D1+C2+C1 Kontrola odvodnika ne LPZ 0→3 Maks. presjek fleksibilnog priključka. 2,5 mm² Maks. presjek krutog priključka 2,5 mm² Maks. presjek višežičnog priključka 2,5 mm² Min. presjek fleksibilnog priključka 0,14 mm² Min. presjek krutog priključka 0,14 mm² Min. presjek višežičnog priključka 0,14 mm² Najviši trajni napon AC 4 Najviši trajni napon DC 6 Nazivna odvodna struja (8/20 µs) 9 kA Nazivna strujna opterećenja AC 0,32 Nazivna strujna opterećenja DC 0,45 A Nazivni napon 5 V Odobrenja UL Otpor instalacije >10 MΩ Priključak oplete ne Razina zaštite linija - linija <90 V Razina zaštite linija - zemlja <650 V Razvodni ormar TE (17,5 mm) 1 Serijski otpor po žili 2,2 Ω ± 10 % SPD sukladno IEC 61643-21 Razred I+II+III / D1+C2+C1 Stupanj zaštite IP20 Temperaturno područje korištenja, maks. 80 °C Temperaturno područje korištenja, min. -40 °C Ukupna nazivna odvodna struja (10/350) D1: 6 Ukupna nazivna odvodna struja (8/20) 18 kA Uneseno prigušenje (insertion loss) ≤3 dB Utični sustav Stezaljka Uzemljenje preko: stezaljka - Svi tipovi
